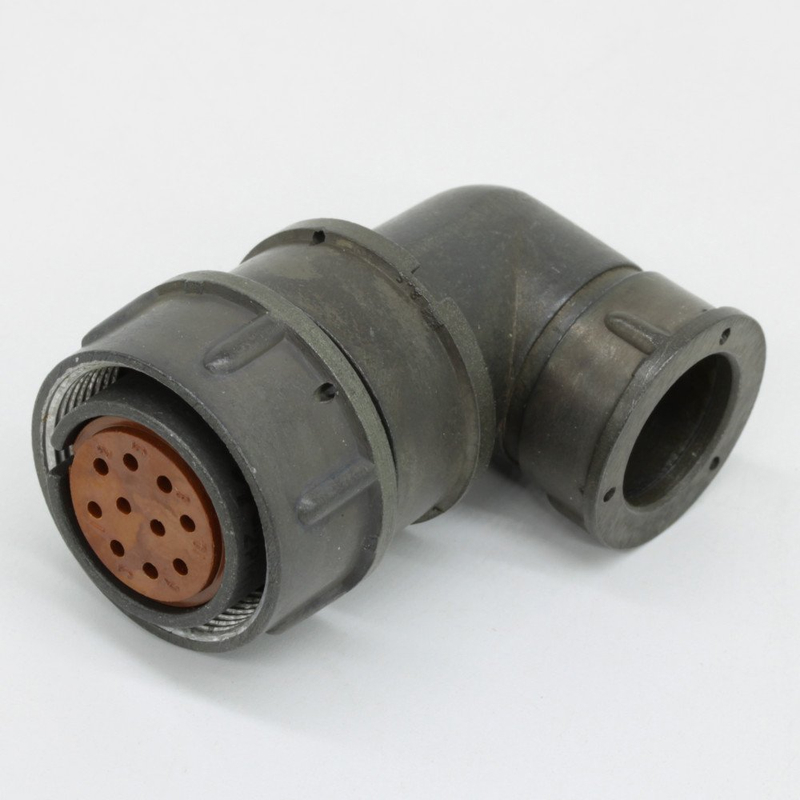

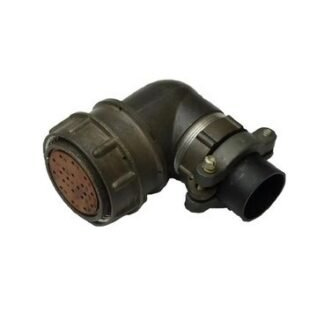

2РМТ33КУЭ20Г1В1В «5» — это кабельная розетка из серии цилиндрических низкочастотных соединителей 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Основные характеристики

Она имеет корпус диаметром 33 мм, 20 контактов диаметром 1 мм и угловой патрубок с гайкой Э для экранированного кабеля. Максимальное рабочее напряжение достигает 560–700 В, ток на контакт — 6 А, суммарный на соединитель — до 100 А, сопротивление контактов — не более 5 мОм. Сопротивление изоляции — не менее 5000 МОм, ёмкость между контактами — до 6 пФ, электрическая прочность — 1850 В при 560 В.

Климатическое исполнение и надежность

Разъём всеклиматический (УХЛ), работает при температурах от -60 до +100 °С, влажности до 98% и давлении от 133,32·10⁻¹² Па до 50,6·10⁴ Па. Выдерживает механические удары до 5000 м/с², линейное ускорение 2000 м/с², вибрацию до 490 м/с² в диапазоне 1–5000 Гц; ресурс — 500 сочленений-расчленений, наработка — от 1000 до 175 000 ч. Маркировка «5» указывает на вид приемки ВП, ПЗ по ГОСТам (например, ГЕ0.364.126ТУ).

Конструкция и применение

Корпус из алюминиевого сплава, контакты с серебряным покрытием (В1), резьбовое соединение, материал — карболит в некоторых модификациях. Используется в промышленных и специальных системах, включая военную технику, для надежного соединения кабелей. Габариты примерно 42×59 мм, масса около 66 г.
