Назначение и область применения

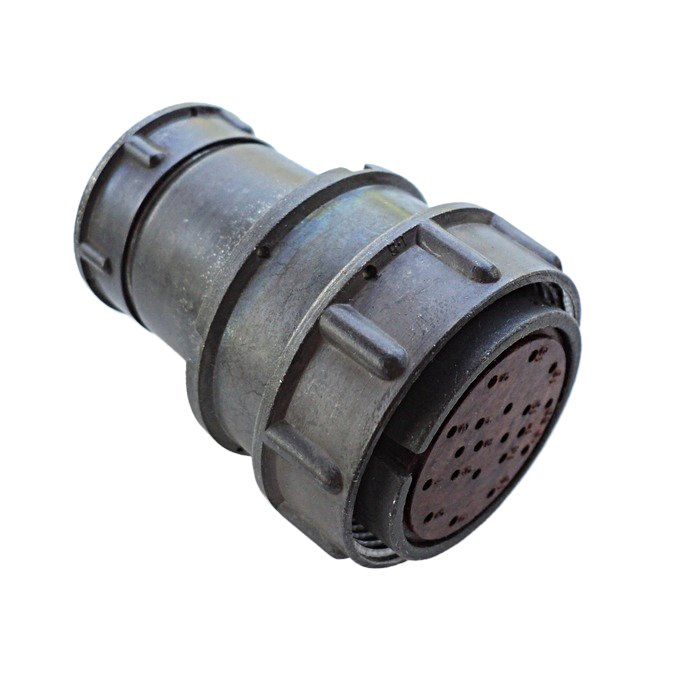

2РМТ33КУЭ20Г1В1В представляет собой кабельную розетку из серии цилиндрических низкочастотных соединителей 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединители данной серии применяются во всеклиматическом исполнении и обеспечивают надежное соединение в различных условиях эксплуатации, включая воздействие повышенной влажности, вибрационных и ударных нагрузок, а также пониженного атмосферного давления.

Розетка рассчитана на сочленение с ответной вилкой серии 2РМТ. Резьбовое сочленение с одношпоночной поляризацией исключает неправильное подключение и гарантирует устойчивость соединения к самопроизвольному разъединению под воздействием внешних механических факторов.

Конструктивные особенности

Розетка имеет корпус условного размера 33 мм с прямым патрубком исполнения КУЭ. Конструкция предусматривает гайку для экранированного кабеля (Э), что позволяет использовать изделие совместно с экранированными кабельными сборками и обеспечивает дополнительную защиту от электромагнитных помех. Количество контактов — 20, диаметр каждого контакта составляет 1 мм, сочетание контактов — Г1.

Монтаж осуществляется внутренним объемным пайкой, что обеспечивает высокую механическую прочность и стабильность электрических характеристик соединения в условиях вибраций и температурных перепадов. Покрытие контактов — серебро (В), которое обеспечивает низкое переходное сопротивление и устойчивость к окислению.

Габаритные размеры изделия составляют 42 на 64,6 на 52 мм. Сопротивление контактов — 5 МОм, емкость между контактами — не более 6 пФ.

Электрические параметры

• Рабочее напряжение — до 700 В для постоянного тока, до 560 В для переменного тока.
• Ток на одиночный контакт — 6 А.
• Суммарный ток через соединитель — до 100 А.
• Сопротивление контактов — 5 МОм.
• Емкость между контактами — не более 6 пФ.

Условия эксплуатации

Соединитель рассчитан на работу в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Теплостойкость изделия составляет до 100 градусов Цельсия, исполнение — всеклиматическое В. Изделие выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате и ударные нагрузки до 5000 метров на секунду в квадрате.

Допустимая относительная влажность окружающей среды — до 98 процентов при температуре плюс 40 градусов Цельсия. Соединитель сохраняет работоспособность при пониженном давлении до 10 в минус двенадцатой степени Па.

Наработка изделия составляет не менее 1000 часов, срок хранения — 15 лет.

Применение

Соединители серии 2РМТ, включая модель 2РМТ33КУЭ20Г1В1В, применяются в радиоэлектронной аппаратуре, промышленном оборудовании, измерительных системах и других устройствах, где требуется надежное разъемное соединение с высокой устойчивостью к внешним воздействиям. Наличие гайки для экранированного кабеля делает данную розетку подходящей для применения в системах, чувствительных к электромагнитным наводкам.
