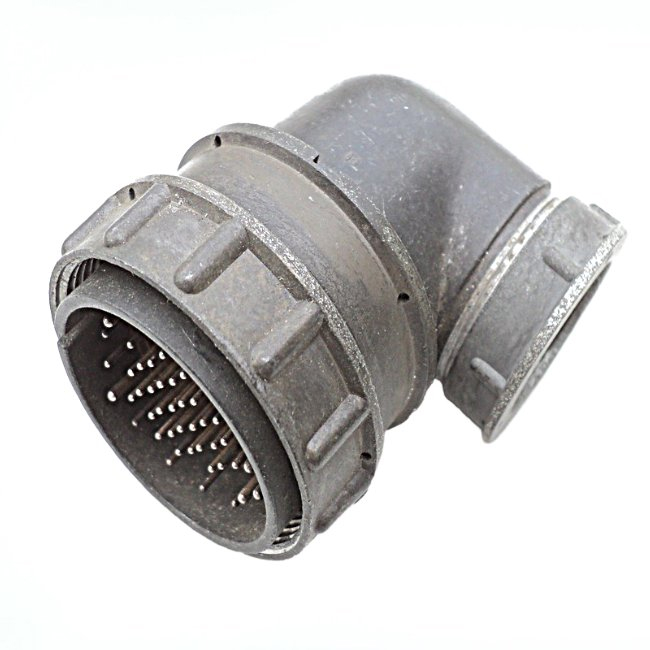

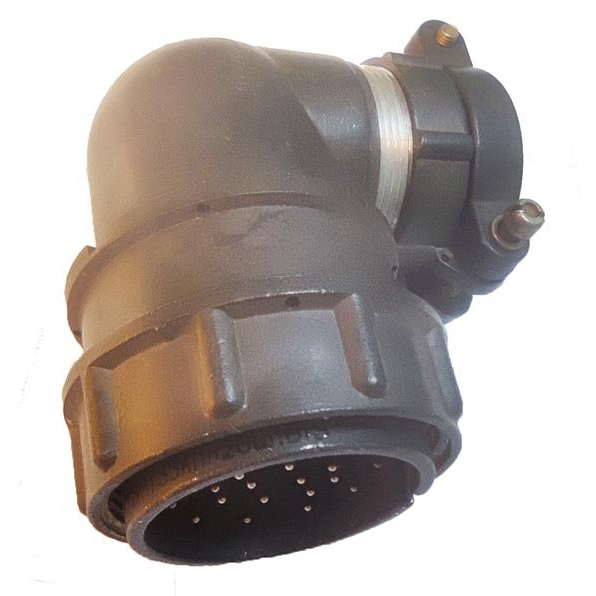

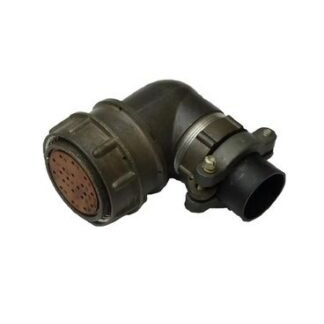

Разъём 2РМТ33КУЭ20Г1В1В — это цилиндрический низкочастотный электрический соединитель, относящийся к серии 2РМТ, выполненный в виде кабельной розетки с угловым патрубком для экранированного кабеля.

Назначение и основные параметры

Этот разъём предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц, используется в распределительных и коммутационных узлах, внутри блоков и приборов. Максимальное рабочее напряжение составляет порядка 560–700 В, максимальный ток на один контакт — около 6 А, суммарный ток на весь соединитель — до 100 А.

Конструкция и исполнение

• Корпус: кабельный (буква «К»), условный диаметр корпуса 33, тип 2РМТ, всеклиматическое исполнение, розетка (буква «Г»).

• Патрубок: угловой («У»), с гайкой «Э» для подключения экранированного кабеля.

• Контакты: серебряное покрытие («В»), количество контактов — 20, тип «1» по сочетанию контактных пар.

Электрические и эксплуатационные свойства

• Емкость между контактами — не более 6 пФ, сопротивление изоляции — не менее 5000 МОм, электрическая прочность изоляции при 560 В — около 1850 В.

• Разъём рассчитан на повышенную вибро‑ и ударную нагрузку (линейное ускорение до 2000 м/с², одиночный удар до 5000 м/с²), ресурс — порядка 500 сочленений‑расчленений.

• Рабочий диапазон температур охватывает типичный всеклиматический интервал (примерно от −60 до +100 °C), теплостойкость — 100 °C.
