Назначение соединителя 2РМТ33КПН32Г1В1В

Электрический низкочастотный цилиндрический соединитель 2РМТ33КПН32Г1В1В относится к серии 2РМТ и представляет собой кабельную розетку негерметичного типа. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной, радиотехнической и общепромышленной аппаратуре. Соединитель рассчитан на применение в составе стационарного и подвижного оборудования, где требуется разъёмное резьбовое сочленение с высокой механической прочностью и стабильностью электрического контакта.

Благодаря всеклиматическому исполнению В1В и тропикоустойчивости, данная модель может эксплуатироваться в широком диапазоне климатических условий, включая районы с повышенной влажностью и значительными перепадами температур. Соединитель применяется как компонент общего назначения для построения длинных электрических цепей в приборах, блоках и кабельных сборках.

Конструктивные особенности и маркировка

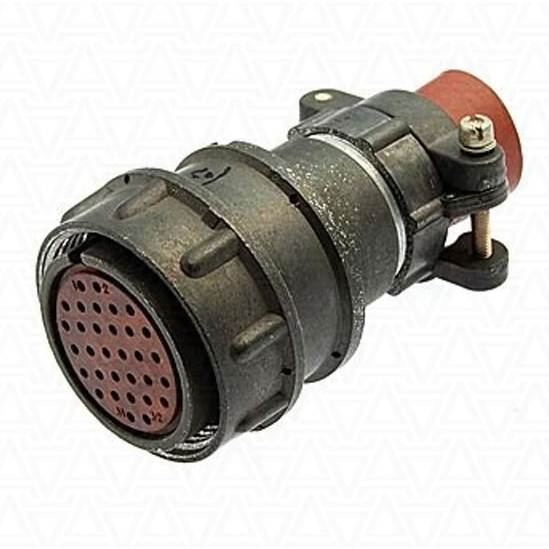

Корпус изделия выполнен в условном размере 33 мм и имеет кабельное исполнение — индекс К в обозначении указывает на кабельный корпус. Прямой патрубок для неэкранированного кабеля обозначен индексом ПН. Такое исполнение обеспечивает удобный ввод кабеля без дополнительных угловых переходников и позволяет аккуратно организовать монтаж в ограниченном пространстве.

Соединитель оснащён тридцатью двумя контактами диаметром 1,5 мм. Контакты выполнены извлекаемыми, что упрощает ремонт и замену отдельных элементов без необходимости полной разборки узла. Покрытие контактов — серебро, индекс Г1 в маркировке указывает на данный тип покрытия. Монтаж контактов к проводникам кабеля осуществляется методами обжимки или пайки, что позволяет адаптировать технологию сборки под производственные возможности.

Индекс 1 в наименовании обозначает теплостойкость до плюс 100 градусов Цельсия. Индексы В1В указывают на всеклиматическое исполнение, обеспечивающее работоспособность изделия в широком диапазоне внешних воздействующих факторов.

Технические характеристики и условия эксплуатации

Соединитель 2РМТ33КПН32Г1В1В обладает следующими подтверждёнными электрическими параметрами:

• Максимальное рабочее напряжение — до 560 В амплитудного значения
• Ток на один контакт — до 6 А
• Сопротивление изоляции — не менее 1000 МОм
• Рабочая частота — до 3 МГц

Механическая устойчивость изделия подтверждена следующими показателями:

• Вибрационные нагрузки — диапазон частот от 1 до 1000 Гц при ускорении 490 м/с² (50 g)
• Ударные нагрузки — до 5000 м/с²
• Температурный диапазон эксплуатации — от минус 60 до плюс 100 градусов Цельсия
• Срок службы — 1000 часов
• Количество циклов соединений — 500

Применение и совместимость

Соединитель предназначен для ответного сочленения с соответствующими вилочными частями серии 2РМТ, имеющими резьбовое соединение. Резьбовой механизм обеспечивает надёжную фиксацию и защиту от самопроизвольного разъединения при вибрационных и ударных воздействиях.

Изделие применяется в радиоэлектронной аппаратуре, измерительных приборах, системах управления и промышленном оборудовании. Конструкция с извлекаемыми контактами позволяет выполнять перемонтаж кабельных сборок в полевых и производственных условиях без применения узкоспециализированного инструмента, что делает соединитель удобным для ремонтных и эксплуатационных служб.

Тропикоустойчивое исполнение расширяет географию применения изделия и допускает его установку в аппаратуре, поставляемой в регионы с жарким влажным климатом. Всеклиматическое исполнение В1В подтверждает пригодность соединителя для эксплуатации как в условиях умеренного, так и холодного климата, включая наружную установку в составе герметизированных блоков и шкафов.
