Назначение и область применения

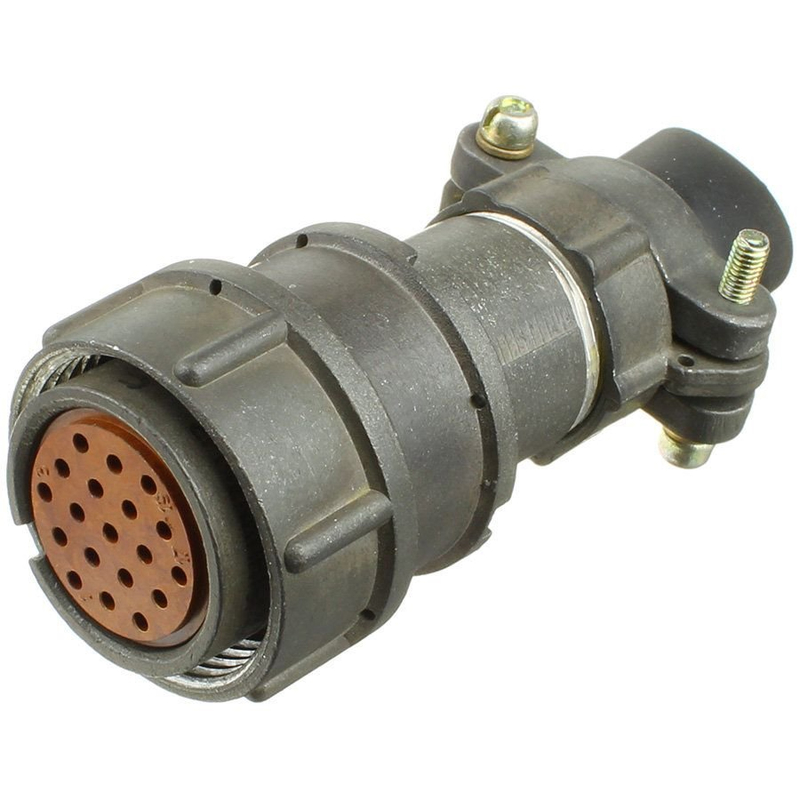

Разъём 2РМТ33КПН20Ш1В1В «ОТК» представляет собой кабельную вилку цилиндрического типа, предназначенную для коммутации низкочастотных электрических цепей постоянного и переменного тока с рабочими частотами до 3 МГц. Изделие относится к серии соединителей 2РМТ, которая широко применяется в промышленной электронике, приборостроении и оборудовании, эксплуатируемом во всеклиматических условиях.

Конструкция разъёма предусматривает резьбовое соединение сопрягаемых частей и одношпоночную поляризацию, что исключает неправильное сочленение и обеспечивает надёжный электрический контакт при механических нагрузках. Изделие предназначено для внутреннего монтажа в приборах и оборудовании, где требуется стабильное соединение цепей с защитой от самопроизвольного разъединения.

Благодаря тропикоустойчивому исполнению и всеклиматической категории, разъём может использоваться в широком диапазоне условий окружающей среды, включая повышенную влажность и перепады температур. Приемка «ОТК» подтверждает прохождение изделием технического контроля на предприятии-изготовителе.

Расшифровка и конструктивные особенности

Условное обозначение 2РМТ33КПН20Ш1В1В содержит полную информацию о конструктивном исполнении соединителя:

• 2РМТ — тип соединителя: негерметичный, тропикоустойчивый;
• 33 — условный размер корпуса;
• К — кабельный корпус, ориентированный на подключение кабеля;
• ПН — прямой патрубок с гайкой для неэкранированного кабеля;
• 20 — количество контактов;
• Ш — вилочная часть соединителя;
• 1 — теплостойкость до 100 градусов Цельсия;
• В1В — серебряное покрытие контактов, всеклиматическое исполнение.

Корпус кабельного типа с прямым патрубком и гайкой обеспечивает удобный ввод неэкранированного кабеля и надёжную фиксацию. Серебряное покрытие контактов способствует стабильному электрическому соединению и устойчивости к окислению при длительной эксплуатации.

Технические характеристики

Соединители серии 2РМТ рассчитаны на эксплуатацию в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Ресурс по числу циклов сочленений и расчленений составляет до 500, что обеспечивает длительный срок службы при многократных перекоммутациях.

Монтаж контактов выполняется объёмным способом или пайкой. Контакты рассчитаны на подключение проводов сечением от 0,5 квадратного миллиметра. Резьбовое соединение сопрягаемых частей гарантирует плотный контакт и защиту от вибрационного расшатывания в процессе эксплуатации.

Комплектация и приемка

Изделие поставляется с приемкой «ОТК», что подтверждает соответствие техническим требованиям по итогам заводского контроля. Год выпуска — 2026. Артикул изделия — 3965. Производитель в исходных данных не указан.

Разъём ориентирован на применение в составе промышленного оборудования, контрольно-измерительных приборов и электронных блоков, где требуется надёжная кабельная коммутация с цилиндрическим соединителем серии 2РМТ.
