Назначение и общее описание

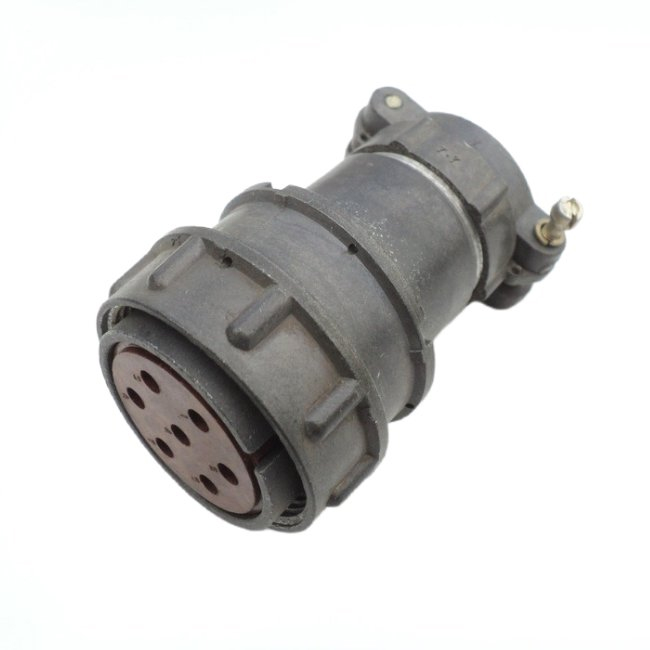

2РМТ33КПН20Г4В1В — это цилиндрический низкочастотный разъём производства компании Элекон. Изделие предназначено для надёжного соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Разъём применяется там, где требуется стабильная коммутация при воздействии неблагоприятных внешних факторов.

Конструктивно это розетка с 20 контактами в сочетании 4. Корпус имеет размер 33, кабельное исполнение с прямым патрубком и гайкой для неэкранированного кабеля. Монтаж выполняется объёмным способом или пайкой. Разъём негерметичный, предусмотрен экранированный вариант исполнения.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, определяющие его применение в цепях питания и сигнала.

• Количество контактов — 20, сочетание 4, с диаметрами контактов, включая 1 мм и 3 мм.
• Покрытие контактов — серебро.
• Максимальное рабочее напряжение — до 700 В.
• Ток на контакт — до 36 А в зависимости от размера контакта.
• Сопротивление контактов — не более 5 мОм.
• Теплостойкость — до 100 градусов Цельсия.
• Электрическая прочность изоляции — 2300 В.
• Сопротивление изоляции — не менее 5000 МОм.
• Ресурс — до 500 сочленений.
• Срок хранения — до 15 лет.

Условия эксплуатации и стойкость к воздействиям

Разъём выполнен во всеклиматическом исполнении В2.1. Он сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Относительная влажность при плюс 25 градусах Цельсия может достигать 98 процентов. Атмосферное давление — от 133,32 умноженное на 10 в минус двенадцатой степени Па до 50,6 умноженное на 10 в четвёртой степени Па.

Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц при ускорении 50 g, акустические шумы уровнем до 170 дБ и механические удары с ускорением до 500 g. Такая стойкость делает разъём пригодным для тяжёлых условий эксплуатации.

Применение

Разъём используется в промышленных, приборных и кабельных системах для обеспечения стабильного соединения в сложных условиях. Благодаря сочетанию 20 контактов с разными диаметрами, высокому току на контакт и широкому диапазону рабочих температур изделие подходит для цепей питания и сигнальных линий, где требуется надёжная коммутация.

Объёмный монтаж или пайка позволяют использовать разъём в составе кабельных сборок и приборных блоков. Экранированный вариант исполнения снижает влияние помех, что важно при передаче сигналов в частотном диапазоне до 3 МГц.

Ключевые особенности

• Цилиндрический низкочастотный разъём серии 2РМТ производства Элекон.
• Корпус размера 33, кабельное исполнение с прямым патрубком и гайкой.
• 20 контактов в сочетании 4 с диаметрами 1 мм и 3 мм.
• Серебряное покрытие контактов и низкое переходное сопротивление.
• Всеклиматическое исполнение В2.1 и широкий температурный диапазон.
• Высокая стойкость к вибрации, ударам и акустическим шумам.
• Ресурс до 500 сочленений и срок хранения до 15 лет.

Год выпуска, указанный в карточке товара, — 2017. Артикул изделия — 50376. Категория — 2РМТ.
