Назначение соединителя 2РМТ33КПН20Г1В1В

Соединитель 2РМТ33КПН20Г1В1В производства АО «Завод Элекон» (Россия) представляет собой цилиндрический низкочастотный разъём серии 2РМТ с резьбовым сочленением. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до примерно 3 МГц в электро- и радиоаппаратуре специального и общего назначения.

Разъём применяется как при внутреннем монтаже приборов, так и на кабельных линиях. Серия 2РМТ выпускается в тропико- и всеклиматическом исполнении, что подразумевает работу в широком диапазоне температур и влажности. Условный размер корпуса — 33.

Конструктивные особенности и технические характеристики

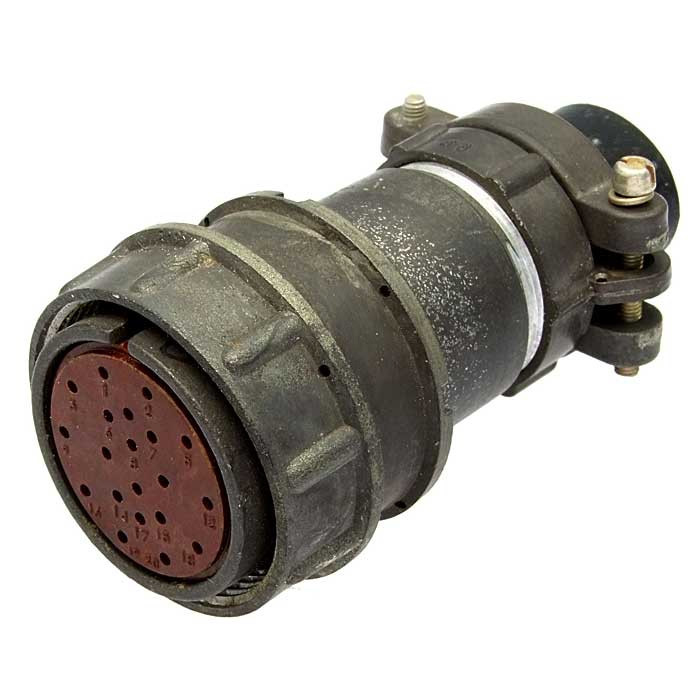

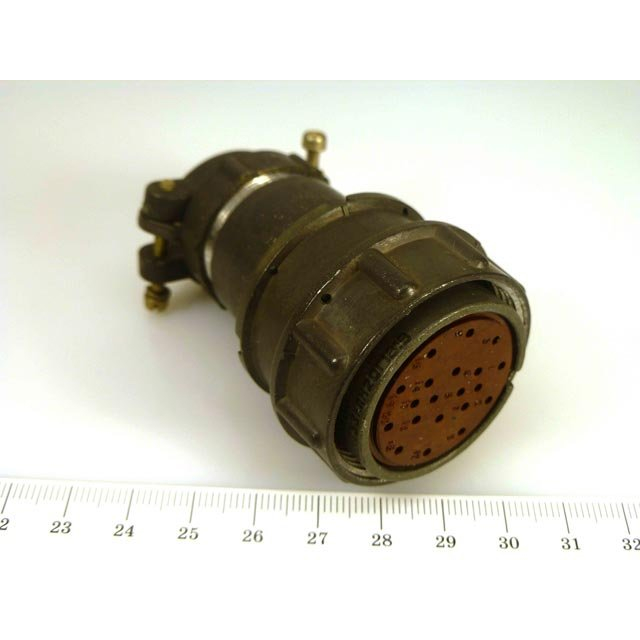

Функциональное назначение данной модификации — розетка кабельная. Она устанавливается на кабеле с прямым патрубком и гайкой для неэкранированного кабеля. Монтаж объёмный (на кабель), контакты присоединяются пайкой.

• Количество контактов — 20, тип контактов — гнёзда.
• Покрытие контактов — серебро (буква «В» в маркировке).
• Максимальное рабочее напряжение — до 700 В (для данного типономинала возможно 560–700 В в зависимости от варианта).
• Максимальный рабочий ток на контакт — порядка 4–36 А в зависимости от диаметра и типа контакта (для 1 мм и 3 мм соответственно).
• Сочленение резьбовое, рассчитано на многократные соединения — порядка 500 циклов.
• Диапазон рабочих температур — примерно от −60 °C до +100 °C.

Разъём относится к негерметичным, но тропикоустойчивым изделиям, обладающим достаточной механической и вибрационной стойкостью для применения в промышленном и военном оборудовании.

Область применения

Благодаря сочетанию компактного цилиндрического корпуса, резьбового сочленения и стойкости к климатическим воздействиям, соединитель 2РМТ33КПН20Г1В1В востребован в составе бортовой и наземной радиоэлектронной аппаратуры, измерительных приборов, систем управления и связи. Он обеспечивает надёжную коммутацию цепей питания и сигнала при интенсивной эксплуатации и частых циклах подключения и отключения.

Установка розетки на неэкранированный кабель с прямым патрубком упрощает монтаж кабельных сборок, а паяное присоединение контактов даёт стабильное переходное сопротивление. Серебряное покрытие контактов снижает потери и повышает долговечность соединения. Все перечисленные характеристики делают изделие пригодным для использования в аппаратуре, работающей в условиях повышенной влажности, широкого температурного диапазона и вибрационных нагрузок.
