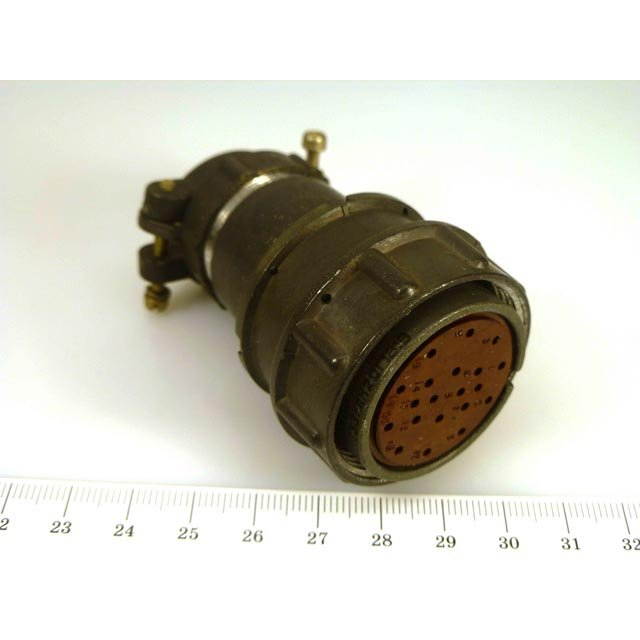

2РМТ33КПН20Г1В1: надежный разъем для ответственных электрических соединений

2РМТ33КПН20Г1В1 — цилиндрический электрический разъем, предназначенный для формирования надежных разъемных соединений в аппаратуре, где важны механическая прочность, стабильность контакта и устойчивость к условиям эксплуатации. Такие соединители применяются в промышленном оборудовании, системах автоматизации, измерительной технике, транспорте, энергетических установках и специализированной электронной аппаратуре.

Маркировка изделия содержит сведения о его конструктивном исполнении и конфигурации. Разъем относится к серии 2РМТ — распространенному семейству многоконтактных цилиндрических соединителей. Исполнение 33 указывает на габаритную группу корпуса, а обозначение 20 связано с контактной схемой разъема. Буквенно-цифровая часть маркировки также определяет вариант сочленения, тип контактов, конструктивное исполнение и климатическое назначение.

Назначение разъема 2РМТ33КПН20Г1В1

Разъемы серии 2РМТ используются для передачи электрических сигналов, цепей управления, питания и измерительных линий через разъемное соединение. Модель 2РМТ33КПН20Г1В1 позволяет компактно объединить несколько электрических цепей в одном корпусе, упрощая монтаж, техническое обслуживание и замену блоков оборудования.

Основные задачи, которые решает применение такого соединителя:

• Организация многоконтактного подключения кабельных жгутов

• Быстрое соединение и разъединение отдельных модулей оборудования

• Защита контактной группы от механических воздействий

• Повышение надежности коммутации в условиях вибрации и переменных нагрузок

• Снижение риска ошибок при подключении за счет фиксированной контактной схемы

• Упорядочивание кабельной инфраструктуры внутри шкафов, приборов и машин

Конструктивные особенности

Цилиндрическая конструкция 2РМТ33КПН20Г1В1 обеспечивает высокую механическую устойчивость и удобство эксплуатации. Корпус разъема рассчитан на многократное сочленение, а контактная система предназначена для стабильной передачи электрического сигнала при соблюдении требований монтажа и эксплуатации.

Для соединителей данного типа характерны следующие особенности:

• Прочный металлический корпус

• Многоконтактная компоновка

• Резьбовое или иное фиксируемое сочленение в зависимости от исполнения

• Контактная вставка с заданной схемой расположения контактов

• Поляризация, предотвращающая неправильное соединение частей разъема

• Возможность применения в составе кабельных сборок и стационарной аппаратуры

• Устойчивость к вибрациям, ударам и другим механическим воздействиям в пределах нормативных требований

Наличие фиксации особенно важно для оборудования, работающего в условиях движения, вибрации или периодических механических нагрузок. Надежно соединенный разъем снижает вероятность случайного расстыковывания и нестабильного контакта.

Расшифровка обозначения

Маркировка 2РМТ33КПН20Г1В1 применяется для точной идентификации исполнения разъема. При подборе необходимо рассматривать обозначение полностью, поскольку даже небольшое отличие в букве или цифре может означать другую контактную вставку, вариант корпуса, покрытие, климатическое исполнение либо способ монтажа.

Точная расшифровка должна подтверждаться паспортом, чертежом, техническими условиями или документацией на конкретную поставку. Это особенно важно при замене ранее установленного соединителя: внешне похожие разъемы могут иметь несовместимую распайку, разные ключи поляризации или отличающийся тип ответной части.

Где применяется 2РМТ33КПН20Г1В1

Разъем 2РМТ33КПН20Г1В1 востребован в системах, где необходимо обеспечить надежную коммутацию большого количества проводников. Он подходит для построения кабельных интерфейсов между блоками, датчиками, исполнительными механизмами и шкафами управления.

Типовые области использования:

• Промышленные системы управления и автоматизации

• Электротехнические шкафы и распределительные устройства

• Контрольно-измерительная аппаратура

• Машиностроительное оборудование

• Испытательные стенды

• Транспортное и специальное оборудование

• Приборостроение

• Системы телемеханики и связи

• Кабельные жгуты для сложных электронных устройств

При использовании в промышленной среде разъем позволяет организовать обслуживание отдельных узлов без необходимости полного демонтажа проводки. Это сокращает время диагностики и упрощает замену модулей.

На что обратить внимание при подборе

Перед применением 2РМТ33КПН20Г1В1 необходимо проверить не только совпадение полного обозначения, но и электрические, механические и монтажные параметры. Критически важно удостовериться в совместимости разъема с ответной частью и существующей кабельной сборкой.

Рекомендуется проверить:

• Полное обозначение соединителя

• Тип ответной части

• Количество и расположение контактов

• Нумерацию контактов

• Тип контактов — штыревые или гнездовые

• Допустимое напряжение и ток для конкретной контактной схемы

• Сечение подключаемых проводников

• Способ монтажа: кабельный, приборный, фланцевый или иной

• Наличие ключа поляризации

• Требования к герметичности и условиям окружающей среды

• Допустимое число циклов сочленения

• Способ фиксации и требования к моменту затяжки

Особое внимание следует уделять контактной схеме №20. Она определяет фактическое размещение контактов внутри вставки, а значит — влияет на совместимость с ответным соединителем, распайку кабеля и распределение силовых, сигнальных либо резервных цепей.

Монтаж и эксплуатация

Качественный монтаж разъема напрямую влияет на надежность всей электрической системы. Перед подключением необходимо проверить состояние контактов, отсутствие загрязнений, повреждений изолятора, деформации корпуса и следов окисления.

При сборке кабельной части рекомендуется соблюдать следующие правила:

• Выполнять разделку кабеля с учетом допустимой длины жил и требований к механической разгрузке

• Использовать контакты, соответствующие сечению проводника

• Контролировать качество обжима или пайки

• Исключать натяжение проводов в зоне контактной группы

• Соблюдать нумерацию контактов по монтажной документации

• Проверять надежность фиксации разъема после сочленения

• Проводить электрический контроль цепей до ввода оборудования в эксплуатацию

Недопустимо соединять разъемы с поврежденной резьбой, погнутыми контактами или загрязненной изоляционной вставкой. Такие дефекты могут привести к увеличению переходного сопротивления, перебоям сигнала, перегреву токовых цепей или неправильной работе оборудования.

Итог

2РМТ33КПН20Г1В1 представляет собой специализированный многоконтактный разъем для создания надежных разъемных электрических соединений в промышленной и технической аппаратуре. Его применение оправдано там, где требуется компактно объединить несколько цепей, обеспечить устойчивость к механическим нагрузкам и упростить обслуживание оборудования.

При выборе и замене такого соединителя ключевое значение имеют полное совпадение маркировки, контактная схема, совместимость ответных частей и соблюдение требований монтажной документации.
