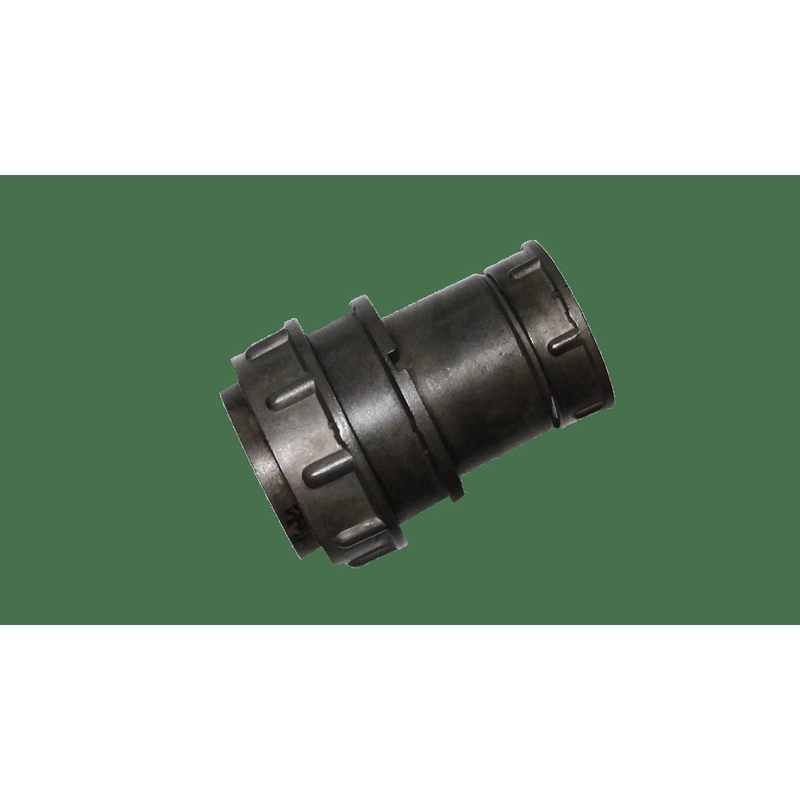

2РМТ33КПЭ20Ш4В1В 2026г «ОТК»

Цена: ПОД ЗАКАЗ

Технические характеристики

Характеристики

Тип: Цилиндрический, низкочастотный, негерметичный соединитель.
Период выпуска: 2015–2026 гг.
Конфигурация: Кабельная вилка с экранированным прямым патрубком.
Монтаж: Для внутреннего монтажа в радиоэлектронной и радиотехнической аппаратуре.
Условный размер корпуса: 33 мм (посадочный диаметр).
Количество контактов: 20.
Шаг контактов: 4 мм.
Сочленение: Резьбовое, с одношпоночной поляризацией (одношпоночная).
Покрытие контактов: Серебро.
Рабочие параметры: Предназначен для электрических цепей постоянного и переменного токов (до 3 МГц).
Климатическое исполнение: Всеклиматическое.

Применение

Соединитель 2РМТ33КПЭ20Ш4В1В предназначен для обеспечения надежного электрического соединения в широком спектре радиоэлектронной и радиотехнической аппаратуры. Он используется в электрических цепях постоянного и переменного токов с частотой до 3 МГц, что делает его пригодным для низкочастотных и некоторых высокочастотных приложений. Всеклиматическое исполнение позволяет применять данный соединитель в различных условиях окружающей среды. Особое внимание уделяется возможности его монтажа с экранированными кабелями в приборах, что обеспечивает защиту от электромагнитных помех и повышает надежность системы.

Декодировка

2РМТ: серия негерметичных соединителей.
33: условный размер корпуса (посадочный диаметр 33 мм).
К: кабельный.
ПЭ: патрубок прямой экранированный.
20: 20 контактов.
Ш4: шаг 4 мм.
В1: резьбовое сочленение, одношпоночная поляризация.
В: покрытие контактов серебром.

Описание

Назначение и область применения

Соединитель 2РМТ33КПЭ20Ш4В1В «ОТК» представляет собой цилиндрический низкочастотный негерметичный электрический соединитель кабельного типа. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основная сфера применения — внутренний монтаж радиоэлектронной и радиотехнической аппаратуры, где требуется надёжное разъёмное соединение экранированных кабелей с приборами и блоками.

Конструктивное исполнение в виде кабельной вилки с экранированным прямым патрубком обеспечивает корректное подключение экранированных проводников и способствует снижению влияния электромагнитных помех на передаваемые сигналы. Всеклиматическое исполнение допускает эксплуатацию соединителя в различных климатических условиях без потери заявленных электрических характеристик.

Технические особенности

Соединитель характеризуется условным размером корпуса 33 мм, что соответствует посадочному диаметру и определяет совместимость с ответными частями той же размерной группы. Количество контактов составляет 20, а шаг между ними равен 4 мм. Такая компоновка обеспечивает достаточную плотность соединения при сохранении удобства монтажа и обслуживания.

Сочленение ответных частей выполняется резьбовым способом. Для исключения ошибок при стыковке предусмотрена одношпоночная поляризация, которая гарантирует однозначное положение соединяемых элементов относительно друг друга. Контакты изделия имеют серебряное покрытие, что положительно сказывается на проводимости и стойкости к окислению в условиях длительной эксплуатации.

Ключевые параметры

Тип: цилиндрический низкочастотный негерметичный соединитель;
Исполнение: кабельная вилка с экранированным прямым патрубком;
Монтаж: внутренний, для радиоэлектронной и радиотехнической аппаратуры;
Условный размер корпуса: 33 мм;
Количество контактов: 20;
Шаг контактов: 4 мм;
Сочленение: резьбовое, с одношпоночной поляризацией;
Покрытие контактов: серебро;
Рабочий диапазон частот: до 3 МГц;
Климатическое исполнение: всеклиматическое.

Расшифровка обозначения

Маркировка изделия содержит информацию о его конструктивных особенностях. Серия 2РМТ указывает на принадлежность к негерметичным цилиндрическим соединителям. Числовое обозначение 33 отражает условный размер корпуса с посадочным диаметром 33 мм. Литера К обозначает кабельное исполнение, а сочетание ПЭ — прямой экранированный патрубок. Число 20 соответствует количеству контактов, индекс Ш4 — шагу контактов 4 мм. Обозначение В1 указывает на резьбовое сочленение с одношпоночной поляризацией, а завершающая литера В — на серебряное покрытие контактов.

Приёмка и период выпуска

Изделие прошло приёмку «ОТК», что подтверждает контроль качества на предприятии-изготовителе. Период выпуска данной модификации охватывает 2015–2026 годы. Соединитель ориентирован на применение в аппаратуре, где требуется стабильное электрическое соединение с защитой от помех и возможностью многократного сочленения и расчленения в процессе эксплуатации и технического обслуживания.
