Назначение соединителя

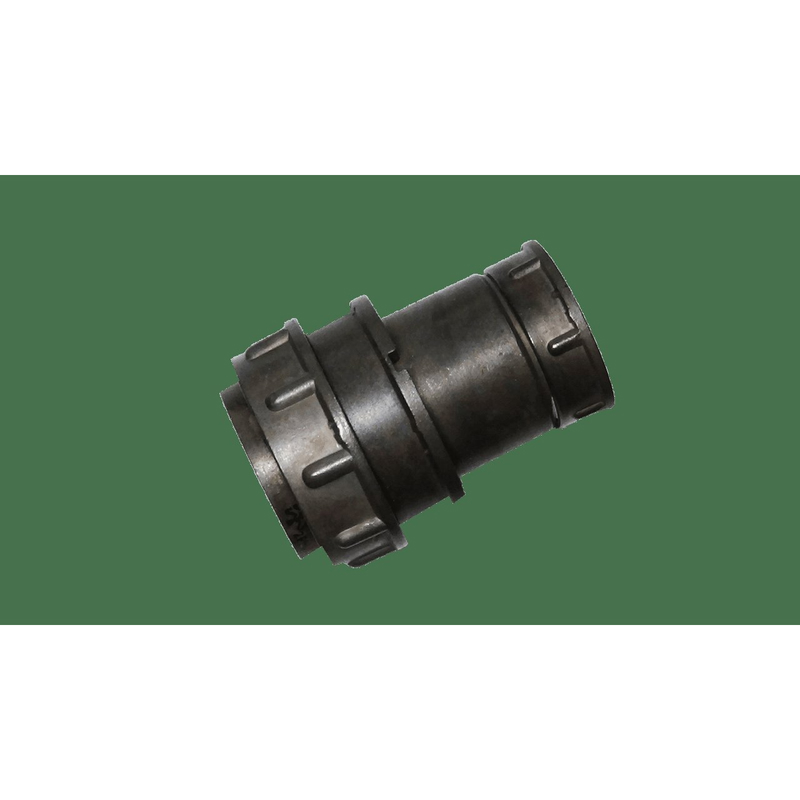

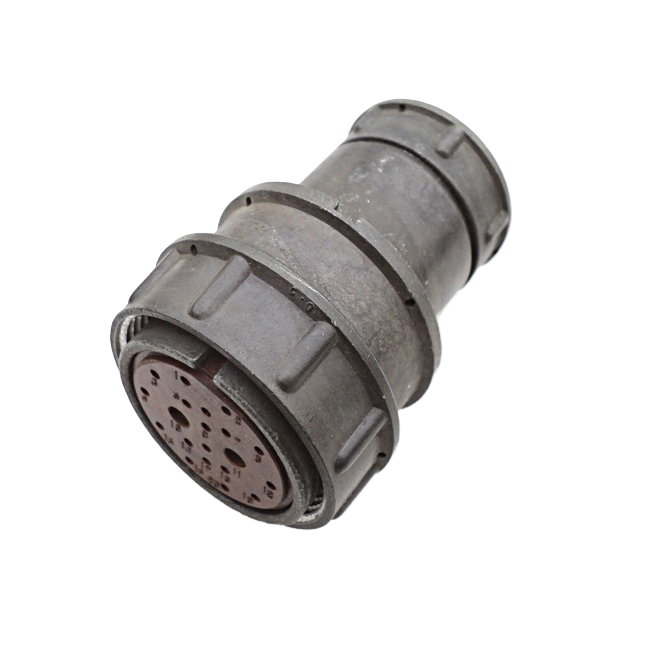

Разъём 2РМТ33КПЭ20Ш4В1В производства АО «Завод Элекон» относится к семейству цилиндрических электрических соединителей типа 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основная сфера применения — промышленная и военная электроника, где требуются надёжные и многократно разъёмные соединения.

Артикул позиции — 50382, категория — 2РМТ. Соединитель выпускается во всеклиматическом исполнении по техническим условиям ГЕ0.364.126ТУ.

Конструктивные особенности

Тип соединителя — 2РМТ: цилиндрический, резьбовой, предназначенный для монтажа на кабелях и аппаратуре. В обозначении заложены следующие признаки исполнения:

• Количество контактов — 20, схема «П‑Э» (прибор — экран), при которой 20 контактов подаётся в кабель.
• Исполнение — приборное (крепление на корпусе оборудования) либо кабельное, с прямым патрубком (обозначение «Ш»).
• Соединение — резьбовое, с одношпоночной поляризацией корпусов, что обеспечивает надёжную ориентацию при сборке.
• Покрытие контактов — металлическое; обозначение «В» соответствует серебряному покрытию.
• Корпус выполняется из карболита или аналогичного диэлектрика, что обеспечивает требуемую механическую жёсткость и изоляционные свойства.

Соединители изготавливаются для монтажа как экранированными, так и неэкранированными кабелями. Приборная часть может быть без патрубка или с прямым патрубком.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного семейства соединителей:

• Рабочее напряжение — до примерно 700 В постоянного и переменного тока (в зависимости от конкретного исполнения).
• Номинальный ток на контакт — от 4 до 36 А в зависимости от сечения проводника и схемы.
• Рабочий диапазон температур — примерно от −60 °C до +100 °C.
• Число расчленений‑сочленений — не менее 500 циклов, что гарантирует многократную сборку‑разборку без потери электрических параметров.
• Сопротивление изоляции — порядка нескольких тысяч МОм.

Высокое сопротивление изоляции и стойкость к механическим нагрузкам обеспечивают надёжную работу изделия в условиях вибраций и ударов.

Применение и условия эксплуатации

Разъём 2РМТ33КПЭ20Ш4В1В применяется в составе промышленного и военного электронного оборудования, где необходимо передавать сигналы и питание по цепям постоянного и переменного тока с частотой до 3 МГц. Всеклиматическое исполнение по техническим условиям ГЕ0.364.126ТУ допускает эксплуатацию в широком диапазоне температур и в различных климатических зонах.

Резьбовое соединение с одношпоночной поляризацией упрощает и ускоряет монтаж, исключая ошибки при стыковке корпусов. Серебряное покрытие контактов способствует стабильности переходного сопротивления при многократных сочленениях. Изделие рассчитано на не менее чем 500 циклов соединения и разъединения, что подтверждает его пригодность для обслуживаемой аппаратуры.

Таким образом, 2РМТ33КПЭ20Ш4В1В представляет собой надёжный цилиндрический соединитель для ответственных электрических цепей, сочетающий механическую прочность, устойчивость к вибрациям и ударам, а также широкий температурный диапазон.
