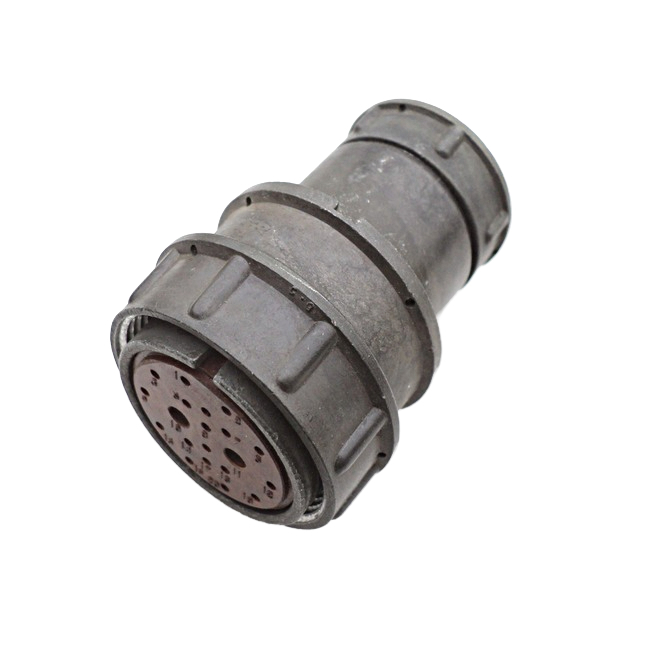

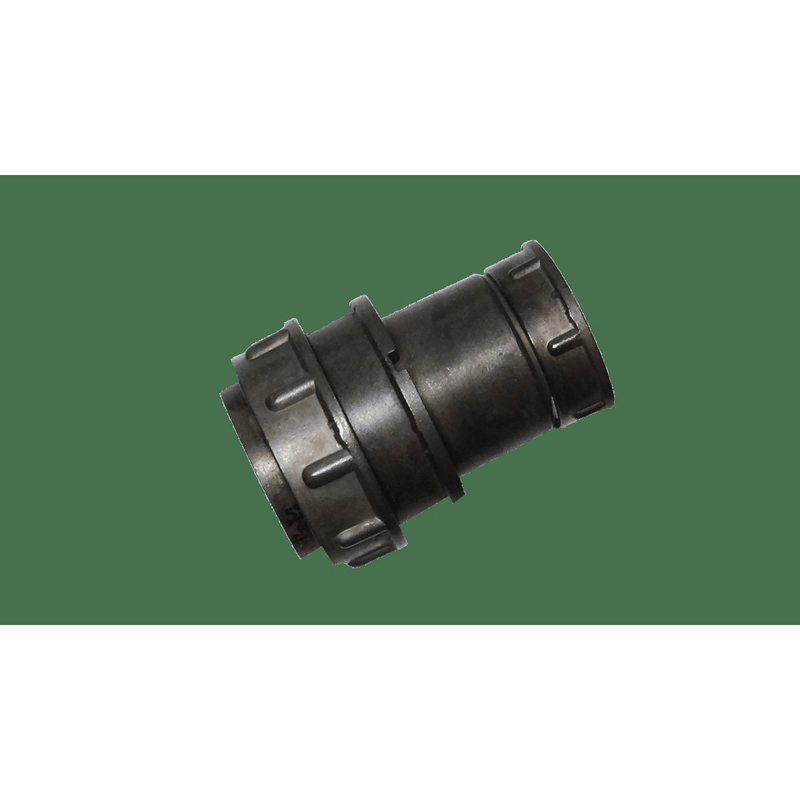

Назначение соединителя 2РМТ33КПЭ20Ш4В1В

Соединитель 2РМТ33КПЭ20Ш4В1В представляет собой кабельную вилку, предназначенную для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории электрических низкочастотных цилиндрических негерметичных тропикоустойчивых соединителей типа 2РМТ и применяется для внутреннего объемного монтажа. Конструкция предусматривает прямой патрубок и гайку, рассчитанную на экранированный кабель, что обеспечивает надежное соединение и защиту от внешних электромагнитных воздействий.

Соединитель используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения. Благодаря всеклиматическому исполнению В2.1 изделие сохраняет работоспособность в жестких условиях эксплуатации, включая воздействие повышенной влажности, широкого диапазона температур и механических вибраций.

Технические характеристики

Соединитель имеет условный размер корпуса 33 и оснащен двадцатью контактами. Сочетание контактов — 4, что предполагает наличие контактов двух диаметров: 1 мм и 3 мм. Покрытие контактов — серебро, обеспечивающее минимальное переходное сопротивление и высокую проводимость. Теплостойкость изделия соответствует классу 1 и допускает нагрев до 100 градусов Цельсия.

Электрические параметры

• Токовая нагрузка на одиночный контакт диаметром 1 мм — 6 А
• Токовая нагрузка на одиночный контакт диаметром 3 мм — 536 А
• Максимальная суммарная нагрузка на соединитель — 110 А
• Максимальное рабочее напряжение для контактов диаметром 1 мм — 560 В или 700 В
• Максимальное рабочее напряжение для контактов диаметром 3 мм — 560 В
• Максимальное испытательное напряжение для контактов диаметром 1 мм — 1850 В или 2300 В
• Максимальное испытательное напряжение для контактов диаметром 3 мм — 1850 В

Сопротивление и изоляция

• Сопротивление контактов диаметром 1 мм — не более 5 мОм
• Сопротивление контактов диаметром 3 мм — не более 0,8 мОм
• Сопротивление изоляции — не менее 5000 МОм

Условия эксплуатации и применение

Рабочий диапазон температур соединителя составляет от минус 60 до плюс 100 градусов Цельсия. Изделие рассчитано на эксплуатацию при повышенной относительной влажности воздуха до 98 процентов при температуре плюс 40 градусов Цельсия, что подтверждает его тропикоустойчивое исполнение. Устойчивость к синусоидальной вибрации обеспечивается в диапазоне частот от 1 Гц до 5000 Гц при амплитуде ускорения 490 метров на секунду в квадрате.

Конструкция с прямым патрубком и гайкой для экранированного кабеля упрощает подключение и обеспечивает механическую фиксацию кабельного ввода. Соединитель рассчитан на многократные циклы сочленения и расчленения, сохраняя стабильные электрические параметры. Приемка изделия — «5», что определяет установленный порядок контроля качества и приемки готовой продукции.

Соединитель 2РМТ33КПЭ20Ш4В1В применяется в составе радиоэлектронной аппаратуры, измерительных комплексов, систем связи и промышленного оборудования, где требуется надежная коммутация цепей с токовой нагрузкой до 110 А и рабочим напряжением до 700 В в зависимости от диаметра контактов.
