Назначение и область применения

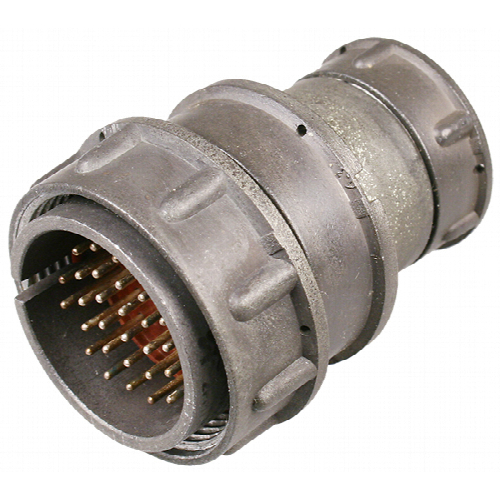

Кабельная розетка 2РМТ33КПЭ20Ш1В1В «5» относится к серии соединителей 2РМТ и предназначена для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие обеспечивает надёжное разъёмное соединение экранированного кабеля с ответной частью, сохраняя работоспособность в условиях воздействия вибраций, многократных ударов и перепадов температур.

Соединители этой серии широко применяются в радиоэлектронной аппаратуре общего и специального назначения, системах связи, устройствах управления и автоматики. Модель востребована в наземном и морском транспорте, а также в промышленном оборудовании, где требуется устойчивость к механическим нагрузкам и воздействию внешних факторов. Конструкция с приёмкой «5» допускает использование изделия в составе ответственных узлов, для которых предусмотрен контроль качества в установленном порядке.

Конструктивные особенности

Розетка выполнена в корпусе типоразмера 33 и оснащена 20 контактами с серебряным покрытием. Корпус имеет прямое исполнение патрубка, рассчитанное на подключение экранированного кабеля. Для фиксации кабельного экрана предусмотрена специальная гайка, исключающая повреждение проводника при монтаже и обеспечивающая надёжный электрический контакт экранирующей оплётки с корпусом соединителя.

Соединение с ответной частью осуществляется посредством резьбового сочленения. Одношпоночная поляризация исключает неправильную установку и гарантирует корректное совмещение контактов. Монтаж проводников выполняется методом пайки или объёмного монтажа, что позволяет подобрать оптимальный способ в зависимости от производственных условий и типа применяемого кабеля.

Электрические характеристики

• Рабочее напряжение: до 700 В (амплитудное значение).
• Рабочий ток на контакт: до 10 А для контактов используемого типоразмера.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Электрическая прочность изоляции: 1500 В (амплитудное значение).

Эксплуатационные параметры

• Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Механическая износостойкость: не менее 500 циклов сочленений-расчленений.
• Виброустойчивость: до 500 Гц при ускорении до 150 метров на секунду в квадрате.
• Ударная прочность: до 500 g при многократных ударах.
• Степень защиты: IP54 для сочленённого состояния.

Маркировка и комплектация

Полное обозначение изделия расшифровывается следующим образом: 2РМТ — тип соединителя; 33 — размер корпуса; К — кабельное исполнение; П — прямой патрубок; Э — наличие гайки для экранированного кабеля; 20 — количество контактов; Ш — сочетание элементов конструкции; 1 — вариант исполнения; В — серебряное покрытие контактов; 1 — теплостойкость до 100 градусов Цельсия. Дополнительный символ «5» указывает на соответствующий вид приёмки.

Артикул изделия — 3973. Категория товара — 2РМТ. Год выпуска заявлен как 2026. Соединитель поставляется как самостоятельное изделие. Комплект поставки включает кабельную розетку в сборе, готовую к монтажу на кабель и последующему сочленению с ответной вилкой серии 2РМТ соответствующего типоразмера.
