2РМТ33КПЭ20Г1В1В: надёжное решение для экранированных кабельных соединений

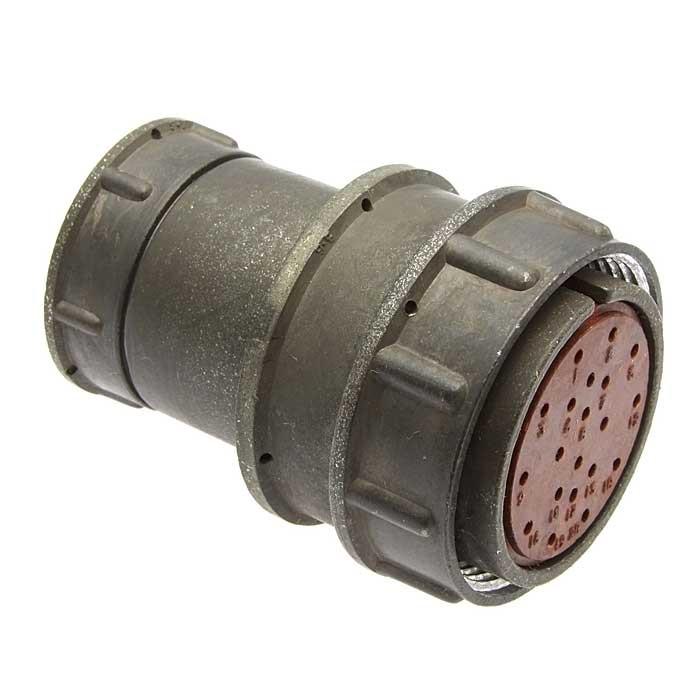

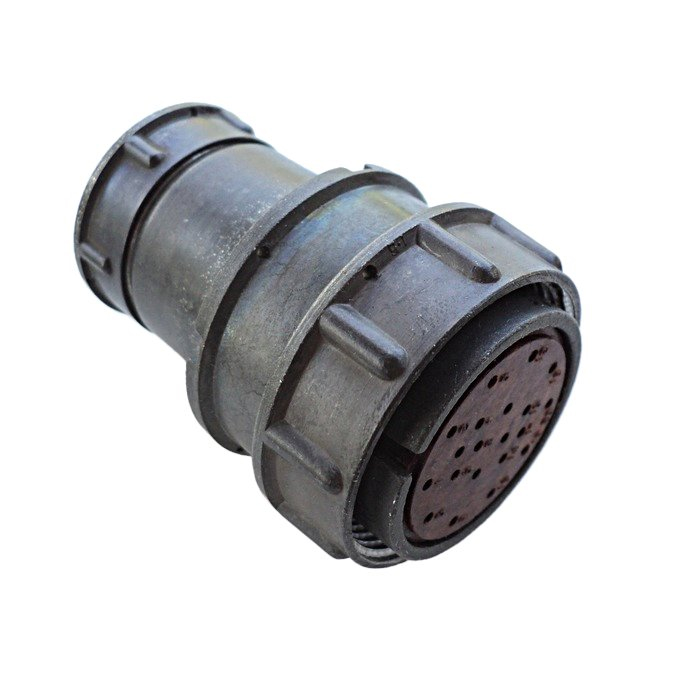

Соединитель 2РМТ33КПЭ20Г1В1В применяется для формирования устойчивых разъёмных соединений в цепях постоянного и переменного тока. Это кабельная розетка цилиндрического типа с прямым патрубком, рассчитанная на использование с экранированным кабелем и внутренний объёмный монтаж.

Изделие относится к серии низкочастотных соединителей 2РМТ, предназначенных для работы в электрических цепях с частотой до 3 МГц. Конструкция обеспечивает упорядоченное подключение проводников, механическую фиксацию сопрягаемых частей и защиту соединения в составе аппаратуры, систем управления, измерительных комплексов и промышленного оборудования.

Расшифровка обозначения

Маркировка 2РМТ33КПЭ20Г1В1В содержит основные конструктивные признаки изделия:

• 2РМТ — тип цилиндрического низкочастотного соединителя.

• 33 — условный размер корпуса.

• К — кабельное исполнение корпуса.

• П — прямой патрубок.

• Э — исполнение для экранированного кабеля.

• 20 — число контактов.

• Г — розетка, то есть часть соединителя с гнездовыми контактами.

• 1 — вариант сочетания контактов.

• В — серебряное покрытие контактов.

• 1 — теплостойкое исполнение, рассчитанное на температуру до +100 °C.

• В — всеклиматическое исполнение.

Такое обозначение помогает точно идентифицировать вариант разъёма при проектировании, ремонте и замене компонентов электрических систем.

Ключевые особенности разъёма

2РМТ33КПЭ20Г1В1В оснащён 20 гнездовыми контактами и предназначен для кабельного монтажа. Для подобных исполнений серии характерно рабочее напряжение до 560 В, а параметры токовой нагрузки определяются диаметром и сочетанием установленных контактов.

Важной особенностью является прямой патрубок с элементами для подключения экранированного кабеля. Это позволяет организовать аккуратный ввод кабеля и поддерживать непрерывность экранирования, что особенно существенно для цепей, чувствительных к электромагнитным помехам.

Одношпоночная поляризация корпуса снижает риск неправильного сочленения частей разъёма. Резьбовой принцип соединения обеспечивает механически устойчивую фиксацию, а конструкция серии рассчитана на многократные циклы сочленения и расчленения — до 500 циклов.

Где используется 2РМТ33КПЭ20Г1В1В

Разъём 2РМТ33КПЭ20Г1В1В может использоваться в оборудовании, где требуется надёжное многоконтактное соединение кабеля с аппаратурой:

• в системах автоматики и управления;

• в измерительной и испытательной технике;

• в промышленном электрооборудовании;

• в приборостроении;

• в коммуникационных и распределительных шкафах;

• в транспортных, энергетических и специализированных технических комплексах.

Экранированное кабельное исполнение делает такой соединитель востребованным в узлах, где важно уменьшить влияние внешних электромагнитных помех и сохранить стабильность передачи сигналов.

Практические преимущества

При выборе 2РМТ33КПЭ20Г1В1В важно учитывать не только количество контактов, но и исполнение патрубка, тип кабеля, схему распайки, электрическую нагрузку и климатические условия работы. Теплостойкость до +100 °C, всеклиматическое исполнение и применение экранированного кабеля расширяют возможности использования разъёма в оборудовании с повышенными требованиями к надёжности.

2РМТ33КПЭ20Г1В1В представляет собой специализированную кабельную розетку для 20-контактных соединений. Сочетание цилиндрического корпуса, прямого патрубка, экранированного кабельного ввода и резьбовой фиксации делает её практичным компонентом для долговечных и защищённых электрических подключений.
