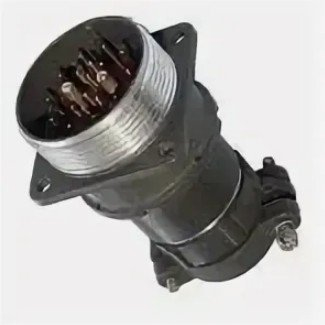

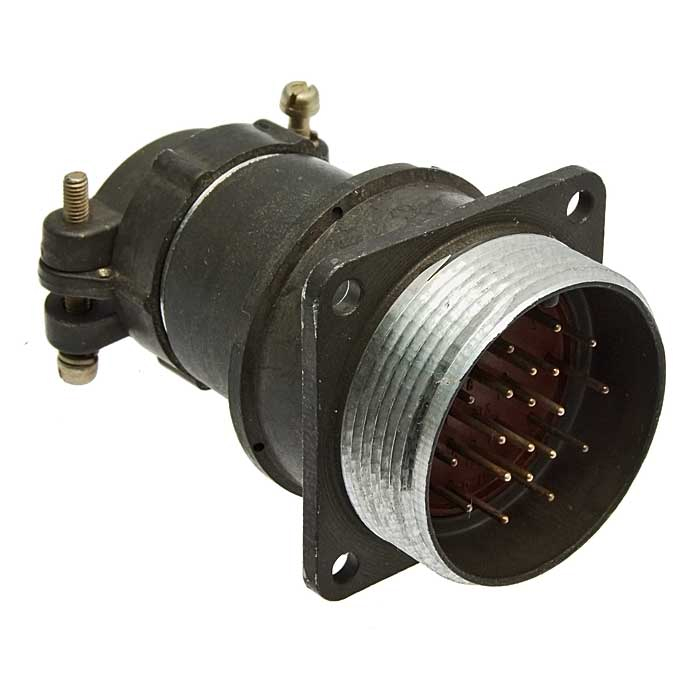

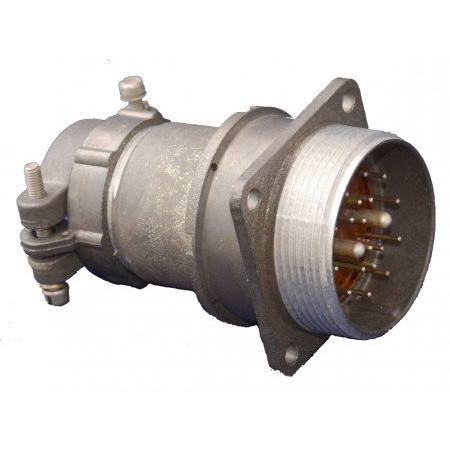

Назначение соединителя 2РМТ33БПН20Ш1В1В

2РМТ33БПН20Ш1В1В производства компании Элекон — это электрический разъём (вилка) из серии низкочастотных цилиндрических соединителей типа 2РМТ. Изделие предназначено для надёжного электрического соединения в цепях переменного и постоянного тока с частотой до 3 МГц. Соединитель применяется там, где требуется компактная и устойчивая к внешним воздействиям коммутация большого числа проводников в одном корпусе.

Модель относится к негерметичным всеклиматическим исполнениям, что подтверждается обозначением «В» в маркировке. Это означает, что вилка сохраняет работоспособность в различных климатических зонах, однако её применение не предполагает работы в условиях прямого воздействия влаги под давлением или в составе герметичных узлов.

Подтверждённые технические особенности

Конструкция соединителя включает экранированный корпус с резьбовым соединением, обеспечивающим механическую фиксацию и надёжный электрический контакт при сочленении. Монтаж выполняется без патрубка, то есть возможен как приборный, так и кабельный вариант установки в зависимости от условий сборки.

• Количество контактов — 20.
• Рабочий ток на контакт — до 36 А.
• Максимальное напряжение — 700 В.
• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Покрытие контактов — серебро, что обозначено индексом «В» в конце маркировки.
• Способ монтажа — объёмный или пайкой.
• Количество сочленений — до 500 циклов.
• Усилие расчленения — не более 255 Н.
• Исполнение — негерметичное, всеклиматическое.

Указанные параметры определяют область применения изделия и позволяют подбирать его для конкретных схем с учётом токовой нагрузки, напряжения и условий эксплуатации. Частота до 3 МГц указывает на то, что соединитель рассчитан на низкочастотные сигналы и цепи питания.

Применение вилки 2РМТ33БПН20Ш1В1В

Вилка широко применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения. Её используют для коммутации жгутов, блоков и модулей, где требуется передача питания и низкочастотных сигналов через разъёмное соединение. Благодаря экранированному корпусу изделие подходит для оборудования, к которому предъявляются требования по защите от помех.

Всеклиматическое исполнение и широкий температурный диапазон делают соединитель пригодным для аппаратуры, работающей в неотапливаемых помещениях, на открытых площадках и в подвижных установках. Резьбовое соединение исключает самопроизвольное расчленение при вибрации и механических воздействиях, что важно для транспортной и полевой техники.

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление на протяжении до 500 циклов сочленения. Это позволяет использовать вилку в разъёмах, которые периодически разъединяются при обслуживании, ремонте или замене блоков. При монтаже объёмным способом или пайкой изделие интегрируется в жгут или печатный узел без дополнительного крепежа патрубка.

Артикул 50369 и категория 2РМТ позволяют однозначно идентифицировать данную позицию в каталоге производителя Элекон. Год сведений — 2017. Соединитель выпускается в рамках серии 2РМТ, объединяющей низкочастотные цилиндрические разъёмы с различным числом контактов и вариантами исполнения.
