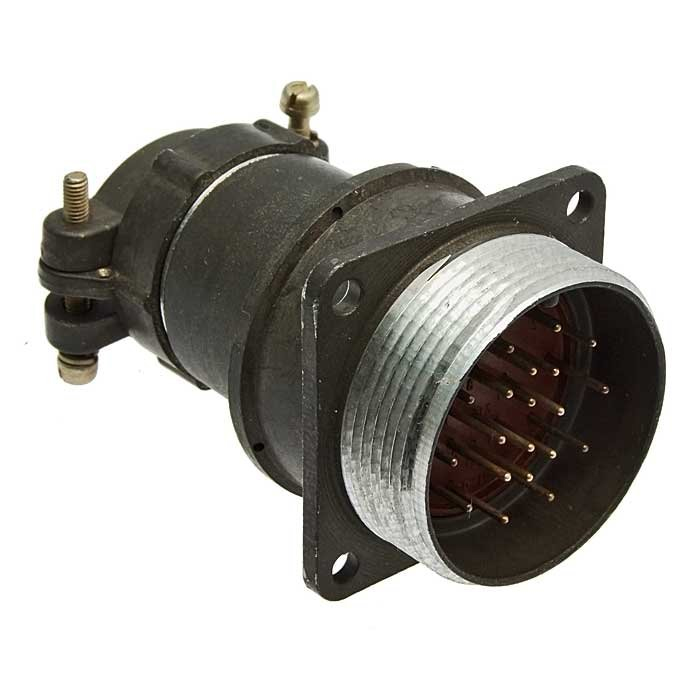

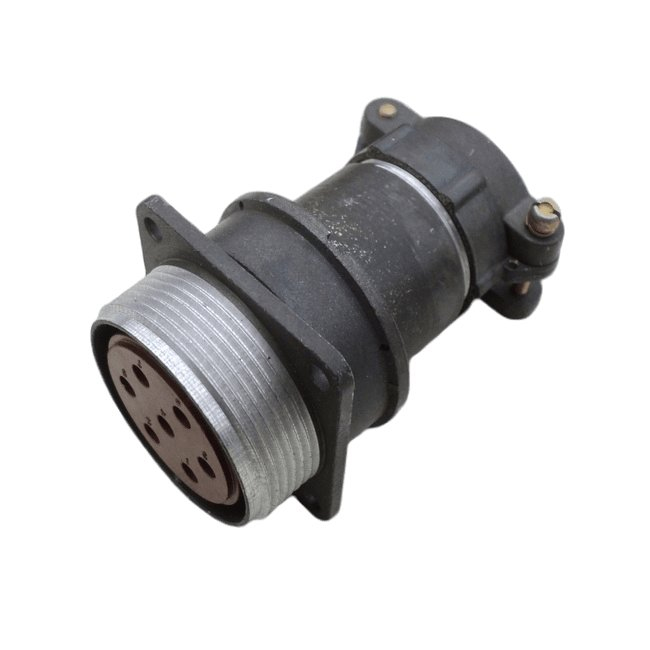

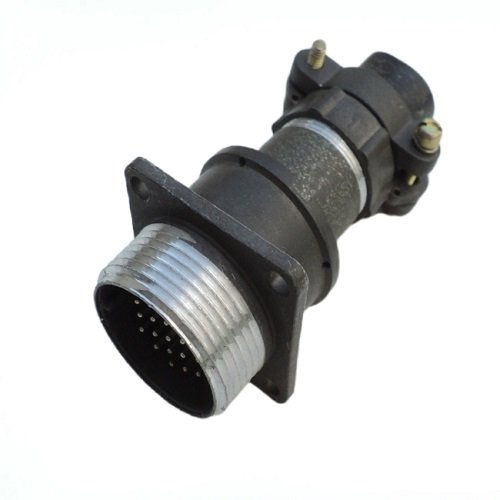

2РМТ33БПН20Ш1В1В 2026г

Цена: ПОД ЗАКАЗ

Технические характеристики

2РМТ33БПН20Ш1В1В — это электрический цилиндрический низкочастотный соединитель (период 2015–2026 гг.). Он относится к серии 2РМТ для внутреннего монтажа во всеклиматическом исполнении по ТУ ГЕО.364.126ТУ.

Общие сведения

Это приборная вилка с одношпоночной поляризацией корпусов, экранированным монтажом и резьбовым соединением. Производитель — АО « завод Элекон», серия не взаимосочленяема с 2РМДТ из-за разницы в схемах контактов.

Характеристики

Тип соединителя: Электрический, цилиндрический, низкочастотный.
Исполнение: Приборная вилка (корпус типа Б).
Монтаж: Внутренний.
Сочленение: Резьбовое, обеспечивающее надежное соединение.
Поляризация: Одношпоночная, для правильного подключения.
Экранирование: Экранированный монтаж, оснащен гайкой для экранированного кабеля (тип Н), что обеспечивает защиту от электромагнитных помех.
Количество контактов: 20 контактов.
Покрытие контактов: Серебро (Ш), обеспечивающее хорошую проводимость и коррозионную стойкость.
Условный размер корпуса: 33 мм (посадочный диаметр), определяет габариты соединителя.
Тип патрубка: Прямой (П).
Теплостойкость: До 100 °С (индекс 1), что указывает на возможность работы при повышенных температурах.
Климатическое исполнение: Всеклиматическое (В1), по ТУ ГЕО.364.126ТУ, гарантирует работоспособность в различных погодных условиях.
Назначение: Для работы в электрических цепях постоянного и переменного тока.
Рабочая частота: До 3 МГц.
Производитель: АО «завод Элекон».
Совместимость: Серия не взаимосочленяема с 2РМДТ.

Расшифровка обозначения

2РМТ: тип соединителя.
33: условный размер корпуса (посадочный диаметр 33 мм).
Б: приборный корпус.
П: прямой патрубок.
Н: гайка для экранированного кабеля.
20: 20 контактов.
Ш: покрытие контактов серебром.
1: теплостойкость 100 °С.
В1: всеклиматическое исполнение.
В: серебро.

Применение

Предназначен для надежной работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц), где требуются следующие условия:

Радиоэлектронная аппаратура общего назначения: Используется для коммутации сигналов и питания в различных устройствах, где критична надежность соединения.
Радиотехническая аппаратура общего назначения: Применяется в оборудовании связи, вещания и других радиотехнических системах.
Условия с повышенными требованиями к экранированию: Благодаря экранированному монтажу и гайке для экранированного кабеля, идеален для систем, чувствительных к электромагнитным помехам или требующих их минимизации.
Различные климатические зоны: Всеклиматическое исполнение позволяет эксплуатировать соединитель в широком диапазоне температур и влажности, включая суровые условия.
Системы, работающие при температурах до 100 °C: Высокая теплостойкость обеспечивает стабильную работу в нагревающихся узлах или при повышенной температуре окружающей среды.
Оборудование, требующее прочного и виброустойчивого соединения: Резьбовое сочленение гарантирует надежную фиксацию и устойчивость к механическим воздействиям.

Описание

Назначение соединителя 2РМТ33БПН20Ш1В1В

Электрический цилиндрический низкочастотный соединитель 2РМТ33БПН20Ш1В1В предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Изделие относится к серии 2РМТ и рассчитано на внутренний монтаж во всеклиматическом исполнении по ТУ ГЕО.364.126ТУ. Соединитель представляет собой приборную вилку с одношпоночной поляризацией корпусов, экранированным монтажом и резьбовым сочленением. Производитель — АО «завод Элекон».

Благодаря конструкции с гайкой для экранированного кабеля соединитель подходит для радиоэлектронной и радиотехнической аппаратуры общего назначения, где требуется надёжная коммутация сигналов и цепей питания, а также защита от электромагнитных помех. Всеклиматическое исполнение В1 допускает эксплуатацию в различных погодных условиях без потери рабочих характеристик.

Подтверждённые технические особенности

Соединитель 2РМТ33БПН20Ш1В1В имеет следующие конструктивные и электрические характеристики, подтверждённые обозначением изделия:

Тип соединителя: электрический, цилиндрический, низкочастотный
Исполнение: приборная вилка, корпус типа Б
Монтаж: внутренний
Сочленение: резьбовое
Поляризация: одношпоночная
Экранирование: экранированный монтаж, гайка для экранированного кабеля типа Н
Количество контактов: 20
Покрытие контактов: серебро (Ш)
Условный размер корпуса: 33 мм (посадочный диаметр)
Тип патрубка: прямой (П)
Теплостойкость: до 100 °С (индекс 1)
Климатическое исполнение: всеклиматическое В1 по ТУ ГЕО.364.126ТУ
Рабочая частота: до 3 МГц

Серебряное покрытие контактов обеспечивает хорошую проводимость и коррозионную стойкость. Резьбовое сочленение гарантирует надёжное удержание ответной части при вибрациях и механических воздействиях. Одношпоночная поляризация исключает неправильное подключение.

Расшифровка обозначения

Полное условное обозначение 2РМТ33БПН20Ш1В1В складывается из следующих элементов:

2РМТ — тип соединителя
33 — условный размер корпуса, посадочный диаметр 33 мм
Б — приборный корпус
П — прямой патрубок
Н — гайка для экранированного кабеля
20 — количество контактов
Ш — покрытие контактов серебром
1 — теплостойкость 100 °С
В1 — всеклиматическое исполнение
В — серебро

Применение

Соединитель 2РМТ33БПН20Ш1В1В применяется в составе радиоэлектронной аппаратуры общего назначения для коммутации сигнальных и питающих цепей. Конструкция с экранированным монтажом и гайкой под экранированный кабель делает изделие подходящим для оборудования, чувствительного к электромагнитным помехам или требующего их снижения при передаче сигналов на частотах до 3 МГц.

Изделие может использоваться в радиотехнической аппаратуре общего назначения, в системах связи и вещания, а также в устройствах, работающих в различных климатических зонах. Всеклиматическое исполнение В1 позволяет эксплуатировать соединитель при широком диапазоне температур и влажности, предусмотренном ТУ ГЕО.364.126ТУ для данной серии.

Следует учитывать, что серия 2РМТ не взаимосочленяется с серией 2РМДТ из-за разницы в схемах контактов. При подборе ответной части необходимо использовать изделия той же серии 2РМТ с идентичной поляризацией и количеством контактов.
