Назначение и область применения

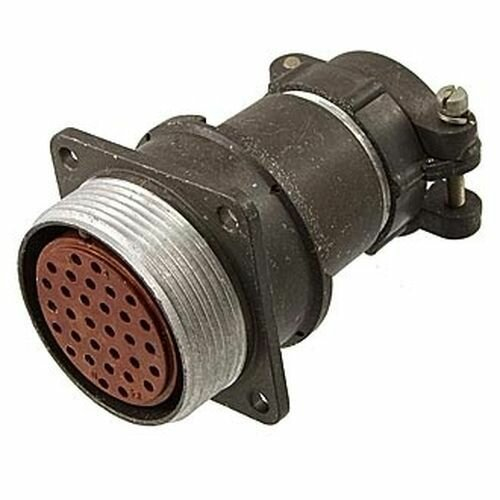

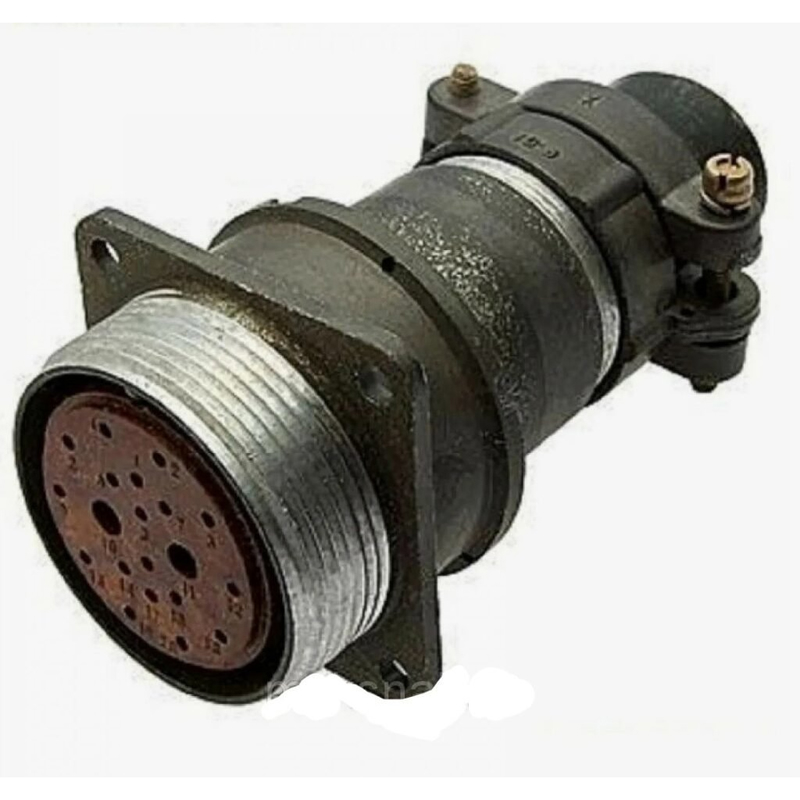

Розетка блочная 2РМТ33БПН20Г1В1В «ОТК» представляет собой низкочастотный цилиндрический соединитель серии 2РМТ, предназначенный для внутреннего монтажа в приборах и стационарной аппаратуре. Изделие используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Благодаря блочной конструкции без наружного кожуха соединитель оптимален для объёмного монтажа внутри приборных блоков, где ответная часть устанавливается на корпус или шасси устройства.

Соединитель рассчитан на применение в стационарных устройствах, работающих в условиях повышенных механических нагрузок. Он обеспечивает надёжное разъёмное соединение с резьбовой фиксацией, что исключает самопроизвольное расчленение при вибрациях и ударах. Патрубок прямой предназначен для подключения неэкранированного кабеля методом пайки.

Технические характеристики

Изделие имеет следующие подтверждённые электрические и механические параметры:

• Число полюсов — 20 контактов.
• Токовая нагрузка на одиночный контакт — до 6 А.
• Рабочее напряжение — до 560 В, максимальное — до 700 В.
• Электрическая прочность изоляции при нормальных условиях — от 1850 до 2300 В в зависимости от максимального рабочего напряжения.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между соседними контактами — не более 6 пФ.
• Усилие расчленения — не более 255,1 Н (примерно 26 кгс).

Контакты имеют серебряное покрытие, что обеспечивает стабильное переходное сопротивление и хорошую проводимость. Изделие сохраняет работоспособность при теплостойкости до плюс 100 градусов Цельсия и рассчитано на всеклиматическое исполнение по ГОСТ 15150-69 (исполнение В2.1), включая минусовые температуры. Соединитель выдерживает вибрацию, линейные ускорения до 2000 метров в секунду за секунду, а также механические удары многократного и одиночного действия с ускорением от 1000 до 5000 метров в секунду за секунду.

Конструктивные особенности

Условное обозначение расшифровывается следующим образом. Серия 2РМТ — низкочастотные цилиндрические соединители с резьбовой фиксацией. Цифровой индекс 33 указывает на типоразмер, определяющий диаметр корпуса и габаритные размеры. Буквенная группа БПН обозначает розетку блочную с патрубком, неэкранированную. Далее указано число полюсов — 20. Буквенно-цифровая группа Г1 обозначает наличие гайки для неэкранированного кабеля без дополнительной аппаратуры. Группа В1В отражает серебряное покрытие контактов, теплостойкость до плюс 100 градусов Цельсия и всеклиматическое исполнение.

Корпус и изолятор рассчитаны на условия внутреннего монтажа без наружного кожуха. Прямой патрубок обеспечивает удобный подвод кабеля при пайке. Конструкция позволяет выполнять объёмный монтаж в приборных блоках и стационарных устройствах различного назначения.

Категория качества и приёмка

Изделие относится к категории качества «ОТК», что означает прохождение отделом технического контроля предприятия-изготовителя и соответствие действующим техническим условиям. В документации могут встречаться и другие варианты приёмки — «ВП», «ОСМ», «ОС», однако по конструкции и функциональным параметрам они совпадают с данным вариантом. Отличия носят преимущественно документационный и организационный характер. Артикул изделия — 3943.
