2РМТ33БПЭ20Ш4В1В: блочный тропикоустойчивый разъём для надёжных электрических соединений

Разъём 2РМТ33БПЭ20Ш4В1В представляет собой малогабаритный цилиндрический соединитель серии 2РМТ, рассчитанный на применение в электрических цепях промышленного, приборного, радиотехнического и специального оборудования. Исполнение обеспечивает стабильное многоконтактное соединение при воздействии механических нагрузок и климатических факторов.

Серия 2РМТ относится к негерметичным тропикоустойчивым соединителям. Такие разъёмы применяют там, где требуется организовать разъёмное подключение кабельных жгутов к приборам, шкафам автоматики, системам управления, измерительной аппаратуре и другим электротехническим изделиям.

Расшифровка маркировки

Обозначение 2РМТ33БПЭ20Ш4В1В содержит ключевые сведения о конструкции и параметрах конкретного исполнения:

Для исполнения с кодом «33…20Ш4» характерно наличие 20 контактов диаметром 1,0 мм.

Конструктивные особенности

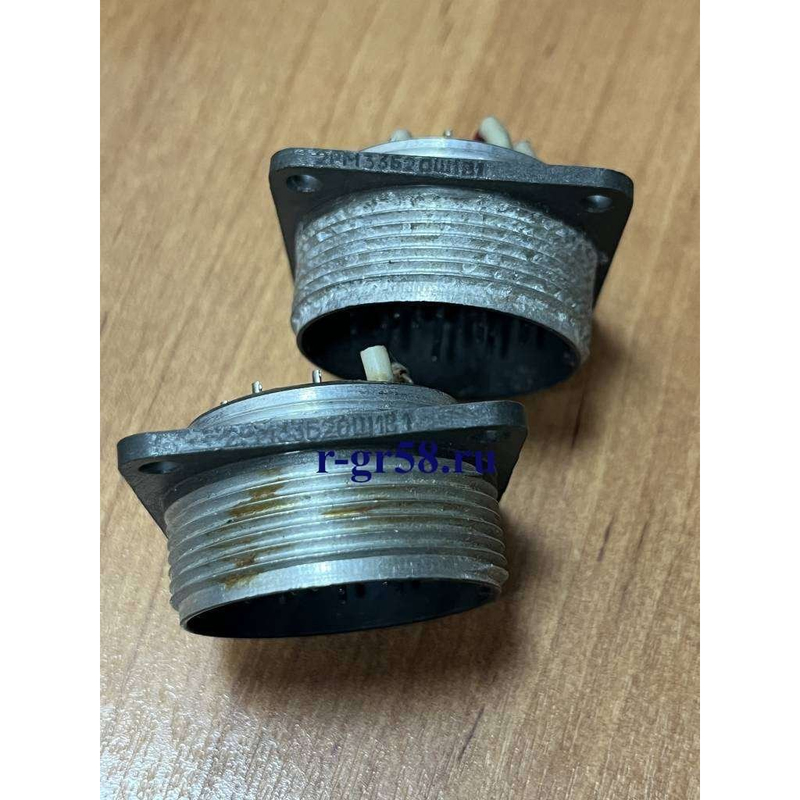

2РМТ33БПЭ20Ш4В1В выполнен в виде приборной части разъёма с блочным креплением. Это позволяет устанавливать соединитель на панель, корпус прибора, стенку шкафа управления либо другую монтажную поверхность. Штыревые контакты предназначены для сопряжения с ответной кабельной частью с гнездовыми контактами.

Прямая конструкция кожуха удобна для вывода кабеля по оси разъёма. Наличие элементов для экранированного кабеля особенно важно в системах, чувствительных к электромагнитным помехам: цепях управления, связи, телеметрии, измерения и передачи низкочастотных сигналов.

Резьбовое сочленение частей разъёма повышает механическую надёжность подключения: при правильной фиксации оно помогает противостоять вибрации, ударам и случайному ослаблению соединения в процессе эксплуатации. Для серии 2РМ/2РМТ приводятся показатели виброустойчивости в диапазоне 1–1000 Гц при ускорении до 490 м/с², а также устойчивость к одиночным и многократным ударам.

Электрические параметры серии

Соединители семейства 2РМТ предназначены для работы в цепях постоянного и переменного тока; для серии указывается возможность применения при напряжении до 560–700 В в зависимости от условий и исполнения. Контактное сопротивление соединения приводится на уровне единиц миллиом, а сопротивление изоляции в нормальных условиях — не менее 1000 МОм.

Максимальная токовая нагрузка определяется не только серией разъёма, но и конкретным набором контактов, их диаметром, схемой размещения, условиями охлаждения, температурой и режимом эксплуатации. Поэтому при проектировании необходимо сверяться с действующей технической документацией именно на используемое исполнение и ответную часть соединителя.

Рабочий температурный диапазон для типовых изделий 2РМТ составляет от −60 до +100 °C; индекс «1» в маркировке связан с предельно допустимой температурой окружающей среды +100 °C.

Где применяется 2РМТ33БПЭ20Ш4В1В

Разъём востребован в оборудовании, где важны компактность, многоконтактность и надёжная фиксация соединения:

• шкафы промышленной автоматики и системы управления;

• измерительные и испытательные комплексы;

• приборные панели и внутренние межблочные соединения;

• радиотехническая и телеметрическая аппаратура;

• транспортное и специальное оборудование;

• кабельные жгуты с экранированием сигнальных линий;

• системы, работающие при вибрации, перепадах температуры и повышенной влажности.

Использование экранированного кабеля в сочетании с соответствующим исполнением кожуха помогает уменьшать влияние внешних электромагнитных помех и снижать взаимные наводки между цепями. Это особенно актуально при совместной прокладке силовых и чувствительных сигнальных линий.

Что учитывать при подборе

Перед применением 2РМТ33БПЭ20Ш4В1В следует проверить совместимость с ответной частью по серии, размеру корпуса, числу контактов, полу контактов и контактному набору. Важны также схема распайки, диаметр и тип кабеля, требования к экранированию, способ панельного крепления и реальные электрические нагрузки по каждой цепи.

Следует учитывать, что разъём относится к негерметичному типу. Если соединение должно работать при прямом воздействии воды, пыли, агрессивных сред или при необходимости полной герметизации корпуса, необходимо отдельно оценить требования к степени защиты и выбрать конструкцию, соответствующую условиям эксплуатации.

2РМТ33БПЭ20Ш4В1В — это специализированный 20-контактный блочный соединитель со штыревыми контактами, прямым кожухом и исполнением для экранированного кабеля. Его конструкция подходит для построения надёжных разъёмных соединений в промышленной и приборной технике, где необходимы устойчивость к механическим воздействиям, стабильные электрические параметры и удобство обслуживания.
