2РМТ33БПЭ20Ш4В1В 2026г «5»

Цена: ПОД ЗАКАЗ

Технические характеристики

2РМТ33БПЭ20Ш4В1В «5» — это блочная вилка электрического низкочастотного цилиндрического соединителя серии 2РМТ, предназначенная для работы в электрических цепях переменного и постоянного тока частотой до 3 МГц в различных климатических условиях.

Расшифровка маркировки:

2РМТ — тип соединителя (низкочастотный цилиндрический).
33 — условный размер корпуса.
БПЭ — блочная приборная вилка с эллипсоидальной гайкой для экранированного кабеля.
20Ш — 20 контактов диаметром 1,5 мм (Ш — стандартный тип).
4В — 4 контакта диаметром 3 мм (В — силовые).
1 — теплостойкость до +100 °C.
В — всеклиматическое исполнение.

Соединитель рассчитан на токовую нагрузку: 6 А на контакт 1 мм, 36 А на контакт 3 мм, с максимальной суммарной нагрузкой 110 А.
Максимальное рабочее напряжение — до 700 В для мелких контактов и 560 В для силовых; сопротивление контактов — не более 5 мОм (1 мм) и 0,8 мОм (3 мм).
Электрическая прочность изоляции достигает 2300 В, усилие расчленения — до 25 кгс.

Рабочий диапазон температур — от -60 °C до +180 °C, смена температур и влажность до 98% при +35 °C.
Выдерживает вибрацию 1–5000 Гц с ускорением 490 м/с², линейное ускорение 2000 м/с², а также пониженное/повышенное давление, соляной туман и другие факторы.
Климатическое исполнение В2.1 обеспечивает надежность в тропиках и экстремальных условиях.

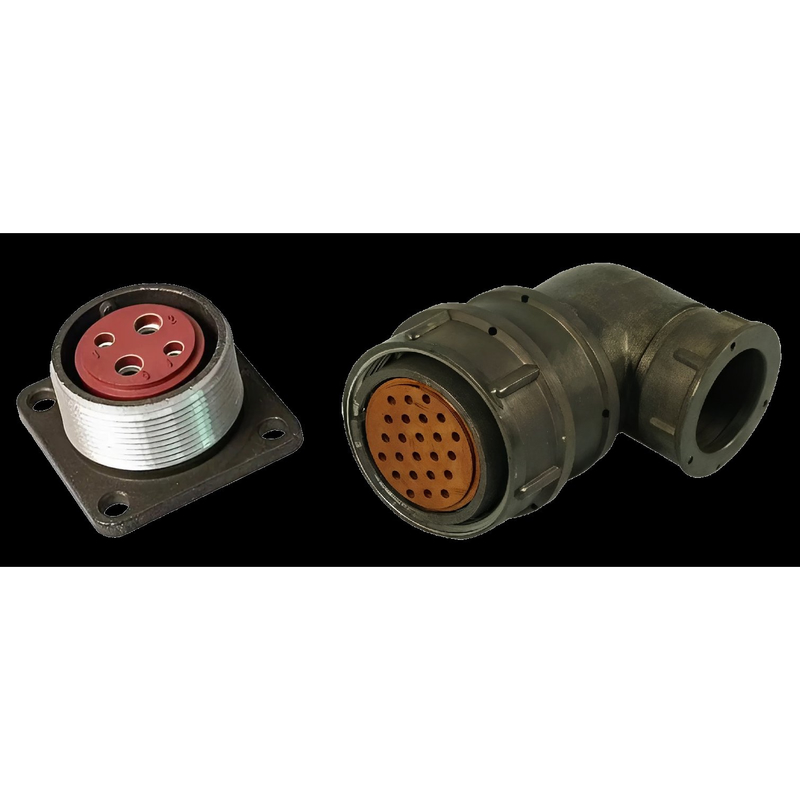

Изображение иллюстрирует типичный вид разъема серии 2РМТ33 с указанием габаритов и креплений.

Соединение резьбовое, монтаж — пайкой или обжимкой, ресурс — 500 циклов сочленения.

Описание

2РМТ33БПЭ20Ш4В1В

2РМТ33БПЭ20Ш4В1В: блочный тропикоустойчивый разъём для надёжных электрических соединений

Разъём 2РМТ33БПЭ20Ш4В1В представляет собой малогабаритный цилиндрический соединитель серии 2РМТ, рассчитанный на применение в электрических цепях промышленного, приборного, радиотехнического и специального оборудования. Исполнение обеспечивает стабильное многоконтактное соединение при воздействии механических нагрузок и климатических факторов.

Серия 2РМТ относится к негерметичным тропикоустойчивым соединителям. Такие разъёмы применяют там, где требуется организовать разъёмное подключение кабельных жгутов к приборам, шкафам автоматики, системам управления, измерительной аппаратуре и другим электротехническим изделиям.

Расшифровка маркировки

Обозначение 2РМТ33БПЭ20Ш4В1В содержит ключевые сведения о конструкции и параметрах конкретного исполнения:

Элемент маркировки	Значение
2РМТ	Серия малогабаритных цилиндрических негерметичных тропикоустойчивых соединителей
33	Условный размер корпуса; посадочный диаметр — 33 мм
Б	Блочное, то есть приборное, исполнение корпуса
П	Прямой кожух
Э	Концевая гайка, рассчитанная на экранированный кабель
20	Количество контактов
Ш	Штыревые контакты — исполнение вилки
4	Контактный набор № 4
В	Серебряное покрытие контактов
1	Допустимая температура окружающей среды до +100 °C
В	Климатическое исполнение по обозначению изделия

Для исполнения с кодом «33…20Ш4» характерно наличие 20 контактов диаметром 1,0 мм.

Конструктивные особенности

2РМТ33БПЭ20Ш4В1В выполнен в виде приборной части разъёма с блочным креплением. Это позволяет устанавливать соединитель на панель, корпус прибора, стенку шкафа управления либо другую монтажную поверхность. Штыревые контакты предназначены для сопряжения с ответной кабельной частью с гнездовыми контактами.

Прямая конструкция кожуха удобна для вывода кабеля по оси разъёма. Наличие элементов для экранированного кабеля особенно важно в системах, чувствительных к электромагнитным помехам: цепях управления, связи, телеметрии, измерения и передачи низкочастотных сигналов.

Резьбовое сочленение частей разъёма повышает механическую надёжность подключения: при правильной фиксации оно помогает противостоять вибрации, ударам и случайному ослаблению соединения в процессе эксплуатации. Для серии 2РМ/2РМТ приводятся показатели виброустойчивости в диапазоне 1–1000 Гц при ускорении до 490 м/с², а также устойчивость к одиночным и многократным ударам.

Электрические параметры серии

Соединители семейства 2РМТ предназначены для работы в цепях постоянного и переменного тока; для серии указывается возможность применения при напряжении до 560–700 В в зависимости от условий и исполнения. Контактное сопротивление соединения приводится на уровне единиц миллиом, а сопротивление изоляции в нормальных условиях — не менее 1000 МОм.

Максимальная токовая нагрузка определяется не только серией разъёма, но и конкретным набором контактов, их диаметром, схемой размещения, условиями охлаждения, температурой и режимом эксплуатации. Поэтому при проектировании необходимо сверяться с действующей технической документацией именно на используемое исполнение и ответную часть соединителя.

Рабочий температурный диапазон для типовых изделий 2РМТ составляет от −60 до +100 °C; индекс «1» в маркировке связан с предельно допустимой температурой окружающей среды +100 °C.

Где применяется 2РМТ33БПЭ20Ш4В1В

Разъём востребован в оборудовании, где важны компактность, многоконтактность и надёжная фиксация соединения:

шкафы промышленной автоматики и системы управления;
измерительные и испытательные комплексы;
приборные панели и внутренние межблочные соединения;
радиотехническая и телеметрическая аппаратура;
транспортное и специальное оборудование;
кабельные жгуты с экранированием сигнальных линий;
системы, работающие при вибрации, перепадах температуры и повышенной влажности.

Использование экранированного кабеля в сочетании с соответствующим исполнением кожуха помогает уменьшать влияние внешних электромагнитных помех и снижать взаимные наводки между цепями. Это особенно актуально при совместной прокладке силовых и чувствительных сигнальных линий.

Что учитывать при подборе

Перед применением 2РМТ33БПЭ20Ш4В1В следует проверить совместимость с ответной частью по серии, размеру корпуса, числу контактов, полу контактов и контактному набору. Важны также схема распайки, диаметр и тип кабеля, требования к экранированию, способ панельного крепления и реальные электрические нагрузки по каждой цепи.

Следует учитывать, что разъём относится к негерметичному типу. Если соединение должно работать при прямом воздействии воды, пыли, агрессивных сред или при необходимости полной герметизации корпуса, необходимо отдельно оценить требования к степени защиты и выбрать конструкцию, соответствующую условиям эксплуатации.

2РМТ33БПЭ20Ш4В1В — это специализированный 20-контактный блочный соединитель со штыревыми контактами, прямым кожухом и исполнением для экранированного кабеля. Его конструкция подходит для построения надёжных разъёмных соединений в промышленной и приборной технике, где необходимы устойчивость к механическим воздействиям, стабильные электрические параметры и удобство обслуживания.
