Назначение и область применения

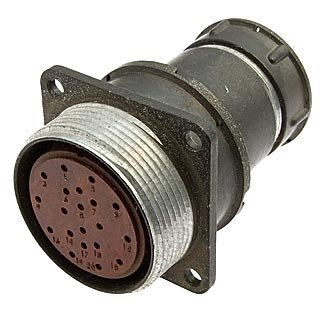

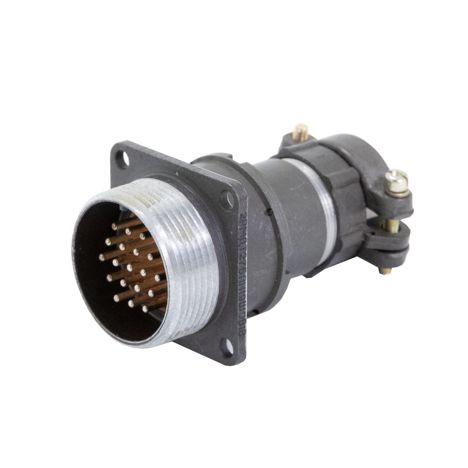

Блочная вилка 2РМТ33БПЭ20Ш1В1В «ОТК» представляет собой электрический соединитель круглого типа из серии 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Соединитель обеспечивает надежное разъемное соединение в составе радиоэлектронной аппаратуры, контрольно-измерительного оборудования, промышленных установок и технических систем различного назначения.

Маркировка «ОТК» подтверждает приемку изделия отделом технического контроля. Это означает, что каждая единица продукции прошла проверку на соответствие установленным требованиям конструкторской документации и технических условий. Приемка «ОТК» гарантирует стабильность характеристик и готовность соединителя к эксплуатации без дополнительной входной проверки.

Ключевые особенности конструкции

Изделие выполнено в негерметичном всеклиматическом исполнении, что обозначено индексом «В» в условном обозначении. Металлический корпус обеспечивает механическую прочность и экранирование контактной группы. Изолятор изготовлен из карболита — материала, обладающего высокой электрической прочностью и устойчивостью к воздействию повышенных температур. Контакты имеют серебряное покрытие, которое обеспечивает стабильно низкое переходное сопротивление и защиту контактных поверхностей от окисления.

Соединитель оснащен 20 контактами, рассчитанными на токовую нагрузку до 6 А на одиночный контакт и до 100 А суммарно. Рабочее напряжение составляет 560 В для переменного тока и 700 В для постоянного. Электрическая прочность изоляции находится в диапазоне от 1850 до 2300 В в зависимости от режима испытаний.

Электрические и механические параметры

• Количество контактов: 20
• Ток на одиночный контакт: до 6 А
• Суммарный ток: до 100 А
• Рабочее напряжение: 560/700 В
• Сопротивление контактов: не более 5 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Емкость между контактами: до 6 пФ
• Усилие расчленения: не более 255,1 Н (26 кгс)
• Диапазон рабочих температур: от минус 60 до плюс 100 °С
• Вибрационная нагрузка: от 1 до 5000 Гц с ускорением до 490 метров в секунду в квадрате (50 g)

Эксплуатационная надежность

Соединитель рассчитан на 500 циклов сочленения-расчленения. Минимальная наработка составляет 1000 часов, срок хранения достигает 15 лет. Индекс теплостойкости «1» в обозначении указывает на допустимую рабочую температуру до плюс 100 °С. Монтаж изделия осуществляется методом пайки, что обеспечивает простоту и технологичность при установке в аппаратуру.

Изделие сохраняет работоспособность при воздействии вибрационных нагрузок в широком частотном диапазоне от 1 до 5000 Гц с ускорением до 490 метров в секунду в квадрате, что соответствует 50 g. Всеклиматическое исполнение позволяет применять соединитель в условиях значительных перепадов температур и повышенной влажности без потери электрических характеристик.

Применение в составе аппаратуры

Блочная вилка подходит как для приборного, так и для кабельного исполнения. Она устанавливается на корпуса приборов, блоков и шкафов управления, обеспечивая быстрое и надежное подключение внешних цепей. Круглая форма соединителя и металлический корпус делают его устойчивым к механическим воздействиям, что особенно важно в промышленных условиях эксплуатации.

Соединитель 2РМТ33БПЭ20Ш1В1В «ОТК» применяется в системах автоматики, телеметрии, измерительной технике, источниках питания и другом оборудовании, где требуется стабильное контактное соединение с высокой плотностью монтажа и надежной защитой от внешних факторов.
