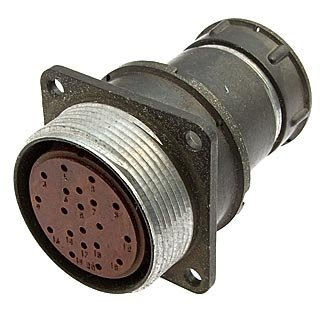

Назначение соединителя 2РМТ33БПЭ20Ш1В1

Соединитель 2РМТ33БПЭ20Ш1В1 представляет собой цилиндрический низкочастотный тропикоустойчивый разъём, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Изделие используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения.

Разъём относится к категории 2РМТ и рассчитан на установку в узлах и блоках радиоэлектронной аппаратуры, где требуется надёжное и прочное соединение проводов или кабелей. Конструкция предусматривает возможность монтажа с экранированными кабелями, что обеспечивает защиту от электромагнитных помех.

Подтверждённые особенности и технические характеристики

Соединитель 2РМТ33БПЭ20Ш1В1 имеет следующие подтверждённые особенности:

• Тип соединителя: негерметичный, тропикоустойчивый.
• Климатическое исполнение: всеклиматическое УХЛ2.1 по ГОСТ 15150-69.
• Состав соединителя: вилка и розетка.
• Вид корпуса: блочный (приборный).
• Исполнение монтажной части: прямой патрубок.
• Вид сочленения: резьбовое.
• Покрытие контактов: серебро.
• Способ монтажа: объёмный, пайкой.
• Количество контактов: 20.
• Теплостойкость: до 100 градусов Цельсия.

Изделие предназначено для объёмного монтажа методом пайки, что обеспечивает прочное и долговечное присоединение проводников к контактам. Серебряное покрытие контактов способствует стабильному электрическому соединению и защите контактных поверхностей.

Структура обозначения

Обозначение 2РМТ33БПЭ20Ш1В1 расшифровывается следующим образом:

• 2РМТ — тип соединителя.
• 33 — условный размер корпуса.
• Б — блочный (приборный) вид корпуса.
• П — прямой патрубок.
• Э — гайка для экранированного кабеля.
• 20 — количество контактов.
• Ш1 — исполнение розетки.
• В1 — вид покрытия и конструктивное исполнение.

Применение и особенности монтажа

Соединитель 2РМТ33БПЭ20Ш1В1 применяется в радиоэлектронной аппаратуре, где необходимо обеспечить разъёмное соединение электрических цепей внутри блока или на его корпусе. Блочный (приборный) вид корпуса позволяет закрепить розетку на панели или шасси устройства, а прямая монтажная часть с гайкой для экранированного кабеля упрощает подключение экранированных проводников.

Резьбовое сочленение обеспечивает надёжную фиксацию вилки и розетки, исключая самопроизвольное разъединение при вибрациях и механических воздействиях. Тропикоустойчивое исполнение и всеклиматическое исполнение УХЛ2.1 позволяют эксплуатировать изделие в широком диапазоне климатических условий.

Приёмка «ОТК» подтверждает, что каждое изделие прошло контроль отдела технического контроля и соответствует установленным требованиям. Соединитель подходит для использования в аппаратуре, где предъявляются повышенные требования к надёжности электрических соединений и устойчивости к внешним воздействиям.
