Назначение и область применения

Соединитель 2РМТ33БПЭ20Ш1В1 «5» представляет собой цилиндрический низкочастотный разъём, предназначенный для коммутации электрических цепей постоянного и переменного тока. Устройство рассчитано на работу при частоте до 3 МГц и напряжении до 700 В. Изделие применяется в составе электро- и радиоаппаратуры специального и общего назначения, где требуется надёжное разъёмное соединение с защитой от внешних воздействий.

Данная модель относится к группе негерметичных тропикоустойчивых соединителей. Она используется для соединения и разъединения электрических цепей при монтаже, наладке и эксплуатации оборудования. Конструкция предусматривает внутренний монтаж, что делает разъём удобным для установки в приборные корпуса и блоки.

Конструктивные особенности

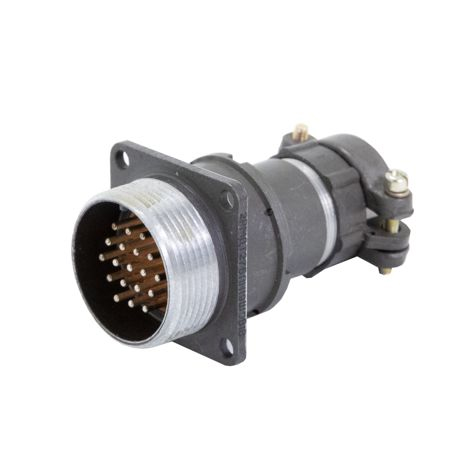

Соединитель 2РМТ33БПЭ20Ш1В1 «5» выполнен в виде блочной (приборной) вилки с прямым патрубком. Такое исполнение обеспечивает удобный подвод кабеля и аккуратную фиксацию внутри корпуса оборудования. Патрубок оснащён гайкой, предназначенной для работы с экранированным кабелем, что позволяет снизить влияние электромагнитных помех и повысить качество передачи сигналов.

Сочленение частей соединителя — резьбовое. Резьбовой механизм гарантирует плотное и стабильное соединение, исключающее самопроизвольное разъединение при вибрациях и механических нагрузках. Поляризация корпусов выполнена по одношпоночной схеме, что предотвращает неправильное соединение контактов.

Монтаж контактов осуществляется объёмным способом с применением пайки. Такой метод обеспечивает надёжный электрический контакт и долговременную стабильность соединения даже при многократных циклах сочленения и расчленения.

Технические параметры

• Количество контактов: 20
• Часть соединителя: вилка
• Тип соединителя: негерметичный, тропикоустойчивый
• Климатическое исполнение: всеклиматическое
• Вид корпуса: блочный (приборный)
• Исполнение монтажной части: прямой патрубок
• Вид гайки патрубка: для экранированного кабеля
• Покрытие контактов: серебро
• Теплостойкость: до 100 градусов Цельсия
• Вид сочленения: резьбовое
• Способ монтажа: объёмный, пайкой
• Монтаж: внутренний

Электрические характеристики

Соединитель рассчитан на работу в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Максимальное рабочее напряжение составляет 700 В. Серебряное покрытие контактов обеспечивает низкое переходное сопротивление, высокую проводимость и устойчивость к окислению, что особенно важно при эксплуатации в условиях повышенной влажности и перепадов температур.

Токовая нагрузка определяется диаметром контактов. Для контактов диаметром 1,0 миллиметр допустимый ток составляет от 5 до 8 ампер. Контакты диаметром 1,5 миллиметра выдерживают ток от 7 до 15 ампер. Контакты диаметром 2,0 миллиметра рассчитаны на ток до 18 ампер. Конкретное значение зависит от условий эксплуатации и схемы подключения.

Климатическое исполнение и устойчивость

Изделие соответствует всеклиматическому исполнению и обладает тропикоустойчивостью. Это означает, что соединитель сохраняет работоспособность при воздействии повышенной влажности, соляного тумана и плесневых грибков. Диапазон рабочих температур позволяет использовать разъём в различных климатических зонах, включая районы с жарким и влажным климатом.

Теплостойкость конструкции составляет до 100 градусов Цельсия, что позволяет применять соединитель в оборудовании с повышенным тепловыделением. Негерметичное исполнение подразумевает отсутствие герметизации внутренней полости, поэтому при монтаже следует учитывать условия эксплуатации конкретного прибора.

Применение

Соединитель 2РМТ33БПЭ20Ш1В1 «5» востребован при производстве и ремонте радиоэлектронной аппаратуры, измерительных приборов, блоков питания и систем управления. Благодаря наличию двадцати контактов он подходит для передачи многоканальных сигналов и организации сложных электрических соединений.

Устройство может применяться как в новых разработках, так и для замены вышедших из строя разъёмов при ремонте ранее выпущенного оборудования. Унифицированная конструкция и стандартные габариты обеспечивают совместимость с ответными частями серии 2РМТ.
