Назначение соединителя 2РМТ33БПЭ20Г1В1В

2РМТ33БПЭ20Г1В1В — это цилиндрический низкочастотный соединитель производства компании Элекон, предназначенный для надёжного соединения в электрических цепях переменного и постоянного тока. Изделие применяется там, где требуется стабильная коммутация при интенсивных механических нагрузках и в широком диапазоне климатических условий. Соединитель относится к категории 2РМТ и выпускается с артикулом 50371.

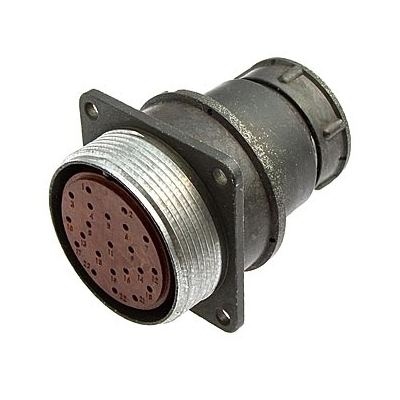

Модель представляет собой розетку с прямым патрубком, рассчитанную на приборный или кабельный монтаж. Исполнение — негерметичное, всеклиматическое (индекс В), что допускает эксплуатацию как в умеренном, так и в тропическом климате.

Подтверждённые технические особенности

Конструкция соединителя включает 20 контактов, экранированное исполнение и резьбовое сочленение. Резьбовой механизм обеспечивает до 500 циклов подключений без потери надёжности контакта. Ключевые электрические параметры изделия приведены ниже.

• Количество контактов — 20.
• Максимальное рабочее напряжение — до 700 В.
• Ток на контакт — от 4 до 36 А в зависимости от диаметра контакта.
• Диаметр контактов — от 1 до 3 мм.
• Рабочий диапазон частот — до 3 МГц.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Покрытие контактов — серебро (индекс В в обозначении).
• Устойчивость к вибрациям — до 1000 Гц.
• Ресурс сочленений — до 500 циклов.
• Год выпуска, указанный в карточке товара, — 2017.

Корпус соединителя обычно изготавливается из карболита. Такое исполнение обеспечивает стойкость к ударам и перепадам давления, а также сохраняет рабочитоспособность при воздействии вибрационных нагрузок.

Область применения

Соединитель 2РМТ33БПЭ20Г1В1В востребован в промышленной электронике и приборостроении. Экранированное исполнение позволяет использовать его в цепях, где требуется защита от электромагнитных помех. Всеклиматическое исполнение В делает модель пригодной для эксплуатации в тропических условиях с повышенной влажностью и температурой.

Розетка с прямым патрубком подходит для кабельного и приборного монтажа, что расширяет варианты её установки в составе оборудования. Благодаря сочетанию большого числа контактов, высокого рабочего напряжения и широкого диапазона токов на контакт, изделие применяется в силовых и сигнальных цепях промышленных установок.

Ключевые преимущества

• Экранированное исполнение для защиты от помех.
• Резьбовое сочленение с ресурсом до 500 циклов.
• Широкий температурный диапазон от минус 60 до плюс 100 градусов Цельсия.
• Серебряное покрытие контактов.
• Стойкость к вибрациям до 1000 Гц, ударам и перепадам давления.
• Всеклиматическое исполнение для тропических условий.

Модель 2РМТ33БПЭ20Г1В1В производится компанией Элекон и поставляется в рамках категории 2РМТ. При подборе соединителя следует учитывать количество контактов, требуемый ток на контакт и диаметр контакта, а также способ монтажа — приборный или кабельный.
