Назначение соединителя

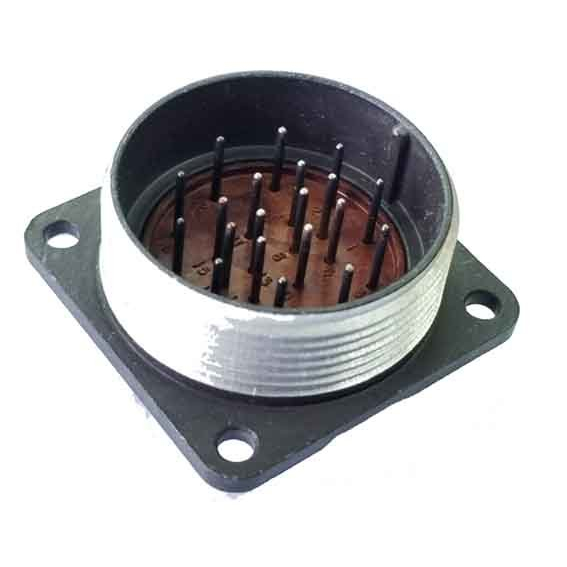

2РМТ33Б20Ш4В1В — это приборная блочная вилка производства АО «Завод Элекон» с приемкой ОТК. Изделие относится к серии цилиндрических низкочастотных разъемов 2РМТ и применяется для коммутации электрических цепей в составе приборов, блоков и кабельных сборок. Вилка предназначена для работы в цепях постоянного и переменного тока с частотой до 3 МГц.

Конструкция негерметичная, исполнение всеклиматическое, что обозначено литерой «В» в конце обозначения. Такое исполнение допускает эксплуатацию в различных климатических зонах в пределах заявленного температурного диапазона.

Подтвержденные технические особенности

Соединитель имеет 20 контактов с комбинацией диаметров: обозначение Ш4 указывает на сочетание контактов диаметром 1 мм и 3 мм. Покрытие контактов — серебряное, что отражено литерой «В» в маркировке. Теплостойкость изделия достигает +100 °С.

Основные электрические параметры:

• Максимальное рабочее напряжение — от 560 до 700 В.
• Токовая нагрузка на контакт диаметром 3 мм — до 36 А.
• Общая токовая нагрузка — до 110 А.
• Сопротивление изоляции — не менее 1000 до 5000 МОм.
• Емкость между контактами — до 6 пФ.

Корпус изделия металлический, изолятор выполнен из карболита. Поляризация одношпоночная, что исключает неправильное сочленение ответных частей.

Условия эксплуатации и стойкость к воздействиям

Вилка сохраняет работоспособность при воздействии механических нагрузок:

• вибрация в диапазоне от 1 до 5000 Гц и от 1 до 1000 Гц с ускорением до 490 м/с²;
• одиночные удары с ускорением до 5000 м/с²;
• многократные удары с ускорением до 1000 м/с²;
• линейные нагрузки с ускорением до 2000 м/с².

Температурный диапазон эксплуатации — от минус 60 до плюс 100 °С, допускается смена температуры до плюс 150 °С. Изделие работает при пониженном атмосферном давлении от 133 Па.

Область применения

2РМТ33Б20Ш4В1В применяется в блочных и приборных соединениях, где требуется передача сигналов низкой частоты и коммутация цепей питания с повышенной токовой нагрузкой. Комбинация контактов разного диаметра позволяет одновременно подключать силовые и сигнальные линии в одном соединителе. Приемка ОТК подтверждает заводской контроль качества, а заводская упаковка обеспечивает сохранность изделия при транспортировке и хранении. Год выпуска — 2025.
