Назначение соединителя 2РМТ33Б20Ш4В1В

2РМТ33Б20Ш4В1В — это электрический низкочастотный цилиндрический соединитель негерметичного тропикоустойчивого исполнения, произведённый заводом «Элекон». Изделие относится к категории 2РМТ и предназначено для применения в радиоэлектронной и радиотехнической аппаратуре в качестве разъёма общего назначения с резьбовым соединением. Соединитель обеспечивает электрическое соединение цепей постоянного и переменного тока частотой до 3 МГц, используется в приборах и кабельных сборках.

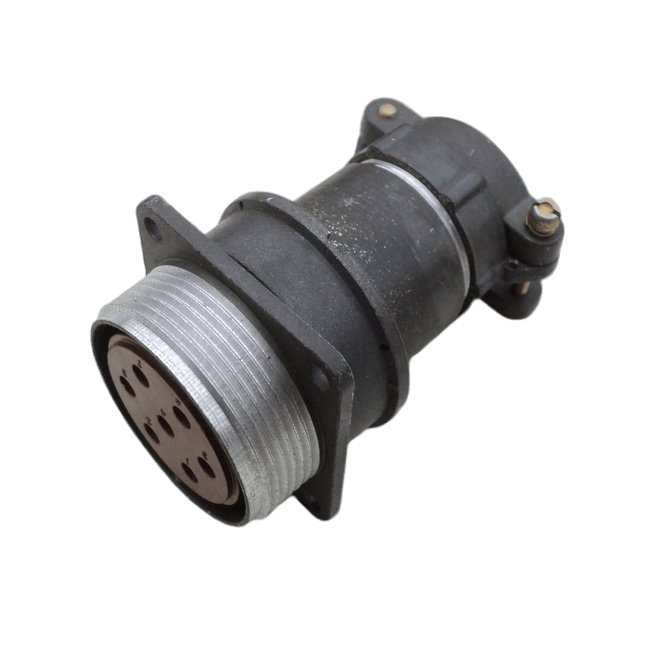

Модель представляет собой вилку блочного типа с обозначением Б20Ш4, то есть содержит 20 контактов. Такое исполнение удобно для монтажа в блоках и приборах, где требуется компактное размещение разъёма и надёжная фиксация ответной части за счёт резьбового соединения.

Конструкция и электрические параметры

Корпус соединителя выполнен из карболита, наружная оболочка — металлическая. Контакты извлекаемые, с покрытием серебром или золотом, монтаж выполняется методом обжимки. Максимальное рабочее напряжение достигает 700 В. Токовая нагрузка на контакт зависит от диаметра контакта: от 5 до 8 А для контактов диаметром 1,0 мм и до 32 А для контактов диаметром 3,0 мм.

Сопротивление изоляции составляет не менее 1000 МОм. Совокупность этих параметров позволяет применять соединитель в цепях как с малыми сигнальными токами, так и с заметной токовой нагрузкой, в зависимости от выбранного типоразмера контактов.

Основные подтверждённые особенности

• Всеклиматическое исполнение с индексом В.
• Тропикоустойчивое негерметичное исполнение.
• Резьбовое соединение частей разъёма.
• Извлекаемые контакты с покрытием серебром или золотом.
• Монтаж контактов методом обжимки.
• Количество контактов — 20.
• Корпус из карболита с металлической оболочкой.
• Рабочее напряжение до 700 В.
• Ток на контакт от 5 до 8 А при диаметре 1,0 мм и до 32 А при диаметре 3,0 мм.
• Сопротивление изоляции не менее 1000 МОм.

Условия эксплуатации и устойчивость к воздействиям

Соединитель выдерживает вибрацию в диапазоне от 1 до 1000 Гц с ускорением до 490 м/с², а также механические удары с ускорением до 2000 м/с². Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия, предусмотрена возможность смены температурного режима до плюс 150 градусов Цельсия.

Изделие устойчиво к повышенной влажности — до 98 процентов при плюс 35 градусах Цельсия — и к пониженному давлению. Это делает его пригодным для аппаратуры, работающей в сложных климатических условиях, включая тропические зоны.

Области применения

1. Радиоэлектронная аппаратура общего назначения.
2. Радиотехнические устройства с частотами цепей до 3 МГц.
3. Приборы и кабельные сборки, требующие резьбового соединения.
4. Цепи постоянного и переменного тока с рабочим напряжением до 700 В.
5. Оборудование, эксплуатируемое при высокой влажности и пониженном давлении.

Дополнительные сведения

Год выпуска, указанный в карточке товара, — 2017. Артикул изделия — 50366. Производитель — завод «Элекон». Краткое описание из каталога отсутствует, поэтому приведённые сведения опираются на имеющееся описание товара и его характеристики.

При подборе соединителя следует учитывать тип исполнения — вилка блочная с 20 контактами, а также требования к диаметру применяемых контактов, поскольку именно от него зависят допустимые токовые нагрузки. Для цепей с большими токами используются контакты диаметром 3,0 мм, для сигнальных и маломощных цепей — диаметром 1,0 мм.
