Назначение разъема 2РМТ33Б20Ш1В1В

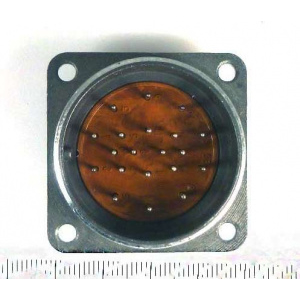

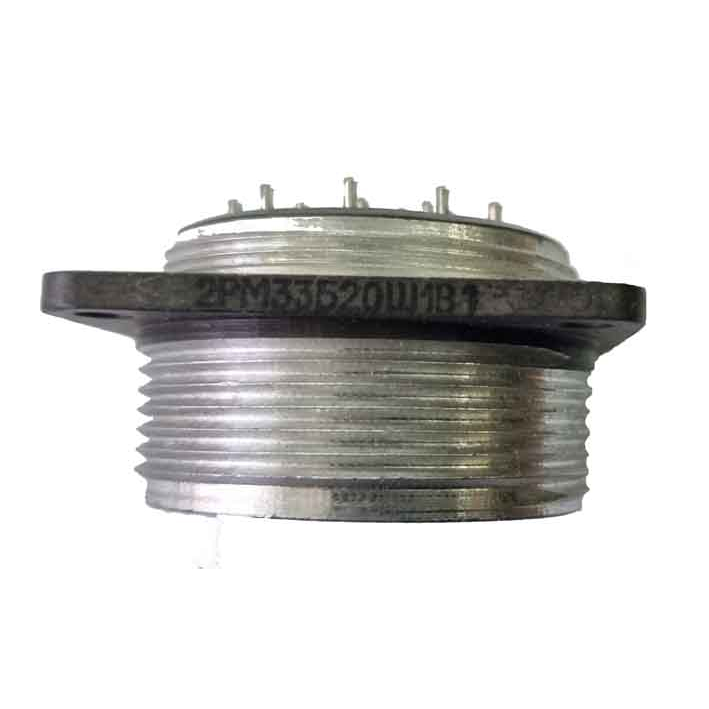

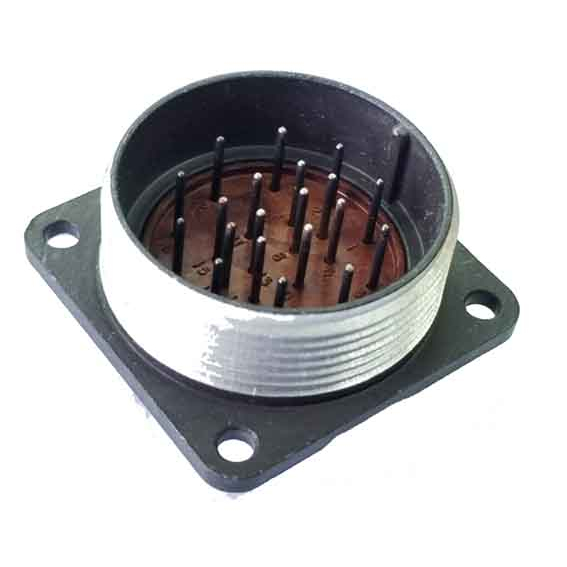

2РМТ33Б20Ш1В1В производства «Элекон» — это блочная вилка цилиндрического низкочастотного разъема, предназначенная для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего объемного монтажа, то есть устанавливается непосредственно внутри корпуса прибора или блока аппаратуры.

Разъем востребован там, где необходимо надежное электрическое соединение с высокой прочностью изоляции и стойкостью к внешним воздействиям. Он подходит для приборов и оборудования, работающих в жестких условиях эксплуатации, включая воздействие вибрации, ударов, влажности и перепадов давления.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМТ33Б20Ш1В1В несет полную информацию о конструкции и параметрах изделия:

• 2РМТ — серия цилиндрических низкочастотных разъемов;
• 33 — типоразмер корпуса;
• Б — блочный приборный монтаж без патрубка;
• 20 — количество контактов диаметром 1 мм каждый;
• Ш — вилка (штыревая часть соединения);
• 1В — серебряное покрытие контактов;
• 1В — исполнение с теплостойкостью до +100 градусов Цельсия и всеклиматическим исполнением.

Блочное исполнение без патрубка позволяет монтировать вилку непосредственно в корпус блока, обеспечивая компактную компоновку и удобство подключения ответной части. Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность электрического контакта при длительной эксплуатации.

Всеклиматическое исполнение означает пригодность разъема для работы в различных климатических зонах, включая условия повышенной влажности и агрессивных сред.

Технические характеристики

Разъем обеспечивает высокие электрические и механические параметры, подтвержденные заявленными характеристиками:

• Сопротивление контактов — не более 5 мОм;
• Рабочая температура — от минус 60 до плюс 180 градусов Цельсия;
• Усилие расчленения — не более 255 Н;
• Количество сочленений — до 500 циклов.

Ток на один контакт достигает 6 А, суммарно по всем контактам — до 100 А. Рабочее напряжение составляет до 700 В, испытательное — до 2300 В. Такие параметры обеспечивают высокую электрическую прочность и надежность соединения в цепях питания и сигнальных цепях.

Механическая стойкость разъема подтверждается устойчивостью к вибрациям с частотой до 5000 Гц и ударам с ускорением до 5000 метров на секунду в квадрате. Это делает изделие пригодным для применения в составе оборудования, подвергающегося интенсивным динамическим нагрузкам.

Условия эксплуатации и применение

Разъем надежен в экстремальных условиях: он сохраняет работоспособность при влажности до 98 процентов, при пониженном атмосферном давлении, а также при воздействии агрессивных сред. Диапазон рабочих температур от минус 60 до плюс 180 градусов Цельсия охватывает как суровые климатические зоны, так и условия повышенного нагрева внутри аппаратуры.

Благодаря сочетанию высокой электрической прочности, стойкости к вибрациям и ударам, а также всеклиматическому исполнению, 2РМТ33Б20Ш1В1В применяется в приборах и оборудовании ответственного назначения, где требуется надежное и долговечное соединение с ресурсом до 500 сочленений. Вилка предназначена для внутреннего объемного монтажа, что делает ее удобной для использования в блочных конструкциях радиоэлектронной и электротехнической аппаратуры.
