Назначение разъёма 2РМТ33Б20Ш1В1В

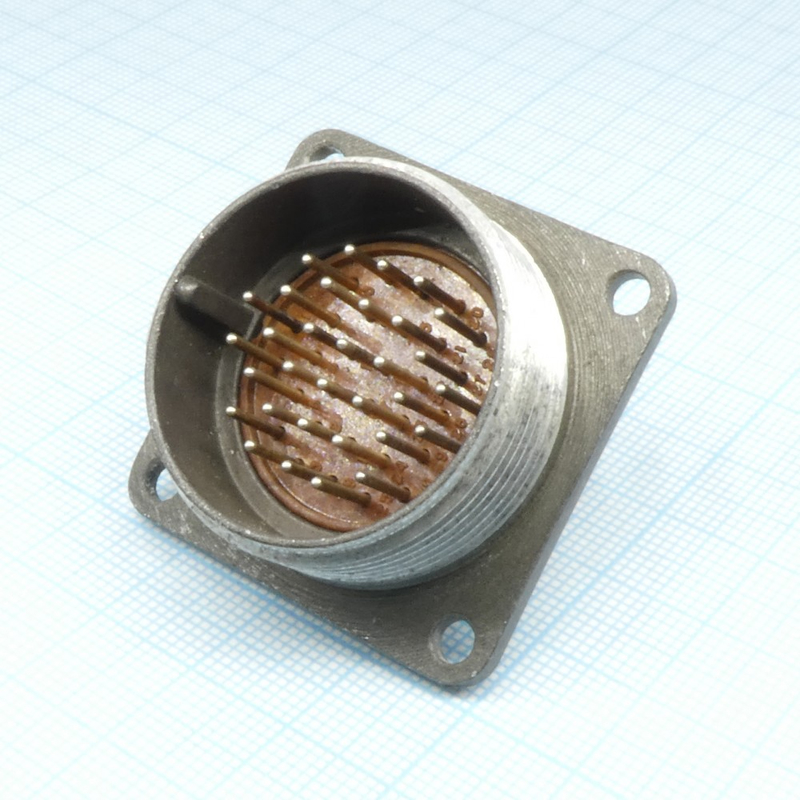

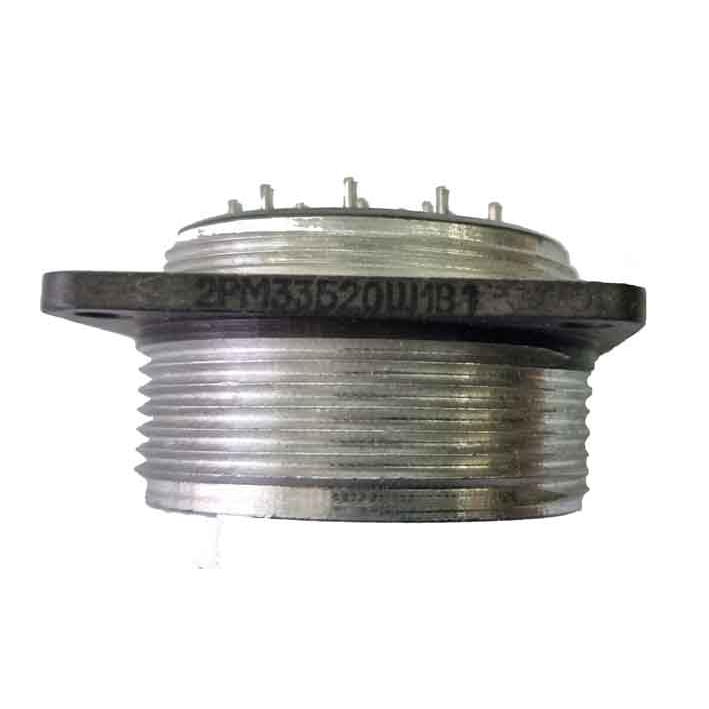

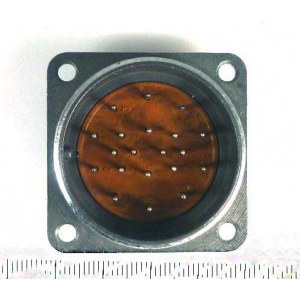

2РМТ33Б20Ш1В1В от производителя Элекон представляет собой цилиндрический низкочастотный разъём-вилку, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в составе промышленного, транспортного и приборного оборудования, где требуется надёжное соединение при воздействии внешних дестабилизирующих факторов.

Разъём относится к серии 2РМТ и выпускается в базовом исполнении монтажной части, то есть является приборным вариантом, предназначенным для установки на корпус или панель прибора. Металлический корпус с карболитовым основанием обеспечивает экранирование соединения, а негерметичное исполнение подходит для эксплуатации в условиях, не требующих полной герметизации по газу или жидкости.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМТ33Б20Ш1В1В содержит полный набор технических сведений о конструкции соединителя. Ниже приведена последовательная расшифровка артикула, позволяющая точно определить исполнение и область применения изделия.

1. 2 — принадлежность к серии 2РМТ.
2. РМТ — разъём монтажный транспортный.
3. 33 — типоразмер корпуса.
4. Б — базовое исполнение монтажной части, приборный вариант.
5. 20 — количество контактов, равное 20, диаметром 1 мм.
6. Ш — вилка, то есть штыревая часть соединителя.
7. 1 — все контакты имеют диаметр 1 мм.
8. В — серебряное покрытие контактных поверхностей.
9. 1 — теплостойкость до плюс 100 градусов Цельсия.
10. В — всеклиматическое исполнение.

Корпус изделия металлический, с карболитовым основанием, экранированный, негерметичного исполнения. Экранирование снижает влияние внешних электромагнитных помех, что важно при передаче низкочастотных сигналов и питающих напряжений.

Электрические и эксплуатационные характеристики

Соединитель рассчитан на ток до 6 А на каждый контакт при суммарной нагрузке до 100 А на весь разъём. Максимальное рабочее напряжение составляет от 560 до 700 В, а испытательное напряжение достигает 2300 В. Такие параметры позволяют использовать разъём в цепях питания и управления средней мощности.

Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. При смене исполнения возможно расширение верхней границы до плюс 180 градусов Цельсия. Усилие расчленения не превышает 255 Н, что обеспечивает надёжную фиксацию и одновременно допустимое усилие разъединения при обслуживании.

Монтаж выполняется пайкой или объёмным способом, соединение с ответной частью — резьбовое. Устройство устойчиво к вибрационным нагрузкам в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, а также к пониженному и повышенному давлению и влажности до 98 процентов.

Область применения

Благодаря всеклиматическому исполнению В2.1 разъём 2РМТ33Б20Ш1В1В применяется в промышленных, транспортных и приборных системах. Изделие устойчиво к вибрациям, ударам, воздействию соляного тумана и плесени, что делает его пригодным для эксплуатации в тяжёлых условиях, включая открытые площадки и неотапливаемые помещения.

Типичные сферы использования включают силовые и сигнальные цепи, соединительные кабельные сборки, блоки управления и контрольно-измерительное оборудование, где требуется экранированное и виброустойчивое соединение на 20 контактов. Производителем является АО «Элекон».
