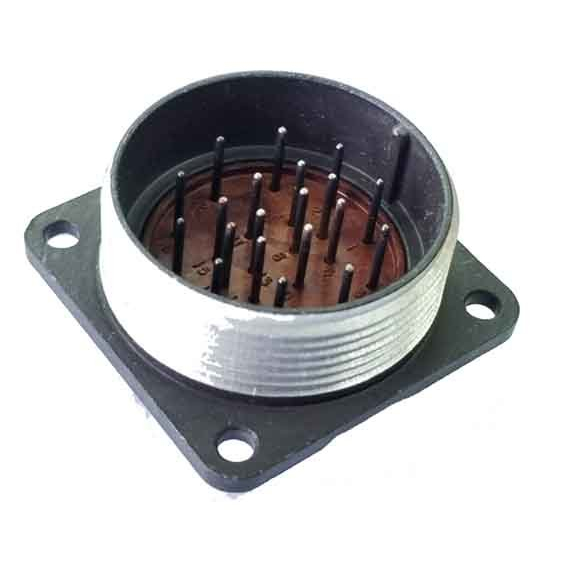

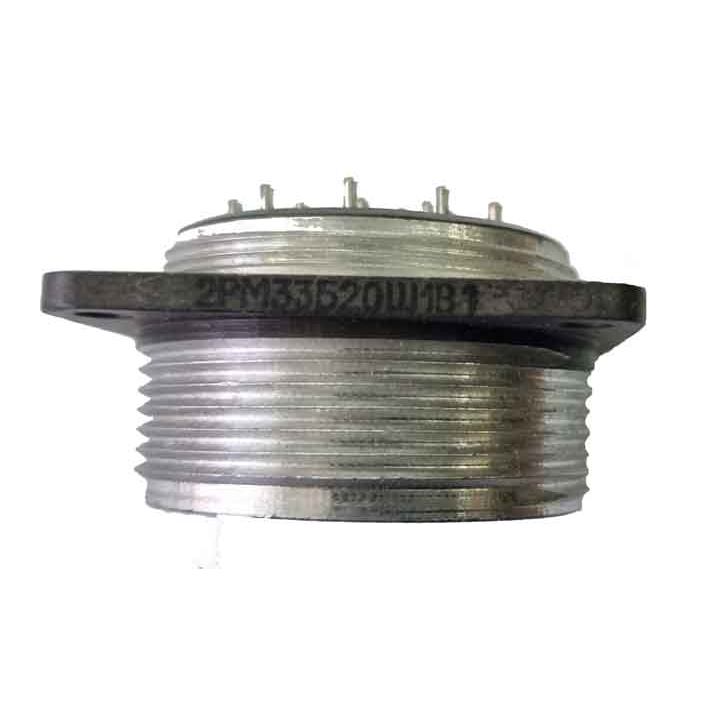

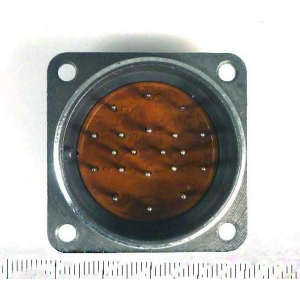

Назначение соединителя 2РМТ33Б20Ш1В1В

Соединитель 2РМТ33Б20Ш1В1В представляет собой цилиндрический низкочастотный негерметичный тропикоустойчивый разъем. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на эксплуатацию в составе радиоэлектронной аппаратуры различного назначения, где требуется надежное разъемное соединение электрических цепей.

Разъем может выдерживать напряжение до 700 В и имеет серебряное покрытие контактов, что обеспечивает стабильные электрические параметры и устойчивость к окислению контактных поверхностей. Конструкция прибора позволяет использовать его в условиях повышенной влажности и широкого диапазона температур, что подтверждается тропикоустойчивым исполнением.

Технические особенности и параметры

Соединитель относится к типу 2РМТ и имеет следующие конструктивные признаки:

• Условный размер корпуса — 33
• Вид корпуса — блочный (приборный)
• Количество контактов — 20
• Часть соединителя — вилка (Ш)
• Сочетание контактов — все контакты диаметром 1 мм
• Покрытие контактов — серебро
• Теплостойкость — плюс 100 градусов Цельсия
• Климатическое исполнение — всеклиматическое

Электрические характеристики изделия подтверждены следующими значениями. Токовая нагрузка на одиночный контакт составляет 6 А, максимальная суммарная токовая нагрузка достигает 100 А. Максимальное рабочее напряжение равно 700 В. В нормальных условиях максимальное испытательное напряжение составляет 2300 В. Сопротивление изоляции — не менее 5000 МОм. Сопротивление контактов — не более 5 мОм. Емкость между контактами не превышает 6 пФ.

Механические параметры соединителя включают усилилие расчленения не более 255,1 Н. Минимальная наработка изделия составляет 5000 часов. Количество допустимых сочленений-расчленений — 500 циклов. Эти показатели подтверждают долговечность и стабильность работы разъема при многократном использовании.

Условия эксплуатации и стойкость к внешним воздействиям

Изделие предназначено для работы в жестких климатических условиях. Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия. Соединитель сохраняет работоспособность при относительной влажности до 98 процентов при температуре плюс 35 градусов Цельсия.

Механическая стойкость подтверждена испытаниями на вибрационные и ударные нагрузки. Вибрационная устойчивость обеспечивается в диапазоне частот от 1 до 5000 Гц при амплитуде ускорения 490 метров на секунду в квадрате. Соединитель выдерживает механический удар с пиковым ускорением до 5000 метров на секунду в квадрате для одиночного удара.

Применение

Благодаря сочетанию высоких электрических параметров, стойкости к климатическим воздействиям и механическим нагрузкам, соединитель 2РМТ33Б20Ш1В1В применяется в составе промышленного оборудования, измерительной аппаратуры и систем связи. Блочное приборное исполнение корпуса позволяет монтировать разъем непосредственно на панели или корпусе устройства. Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и надежный электрический контакт в течение всего срока эксплуатации.

Изделие выпускается в климатическом исполнении, допускающем работу в различных климатических зонах, включая тропические регионы с повышенной влажностью. Приемка изделия соответствует обозначению «5». Артикул товара — 3935.
