Назначение и область применения

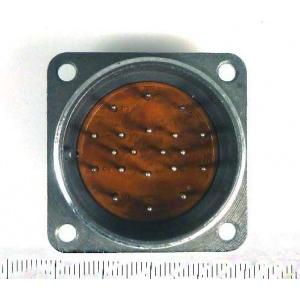

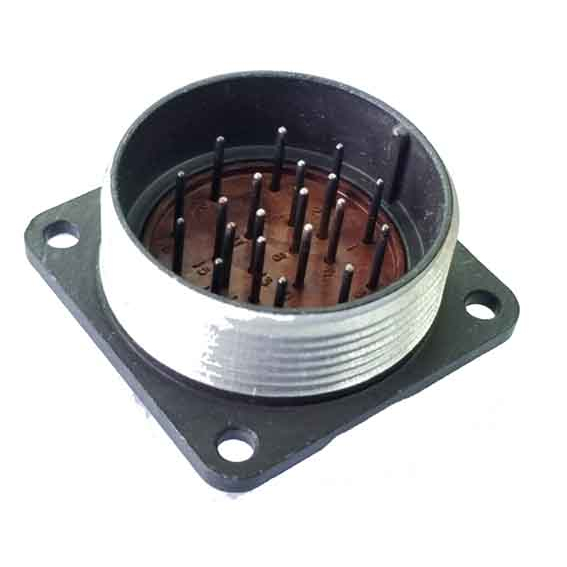

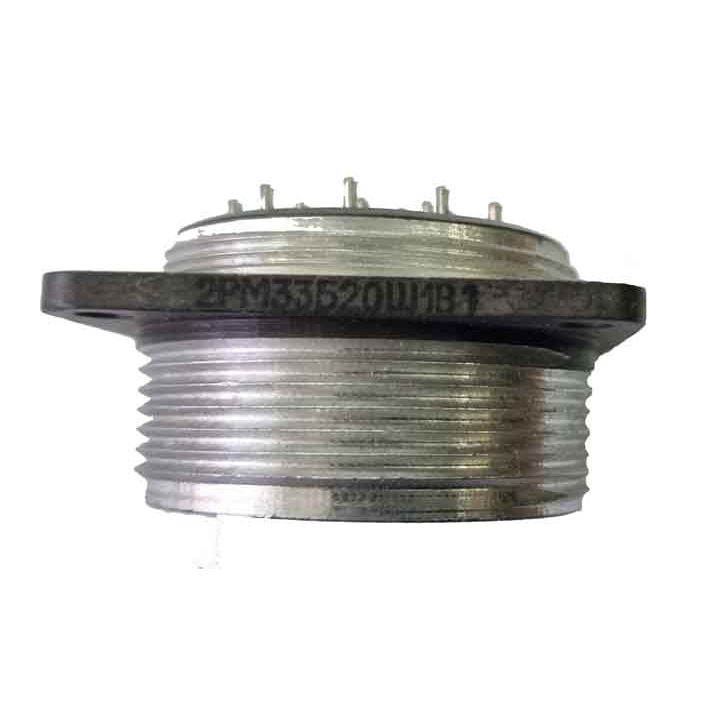

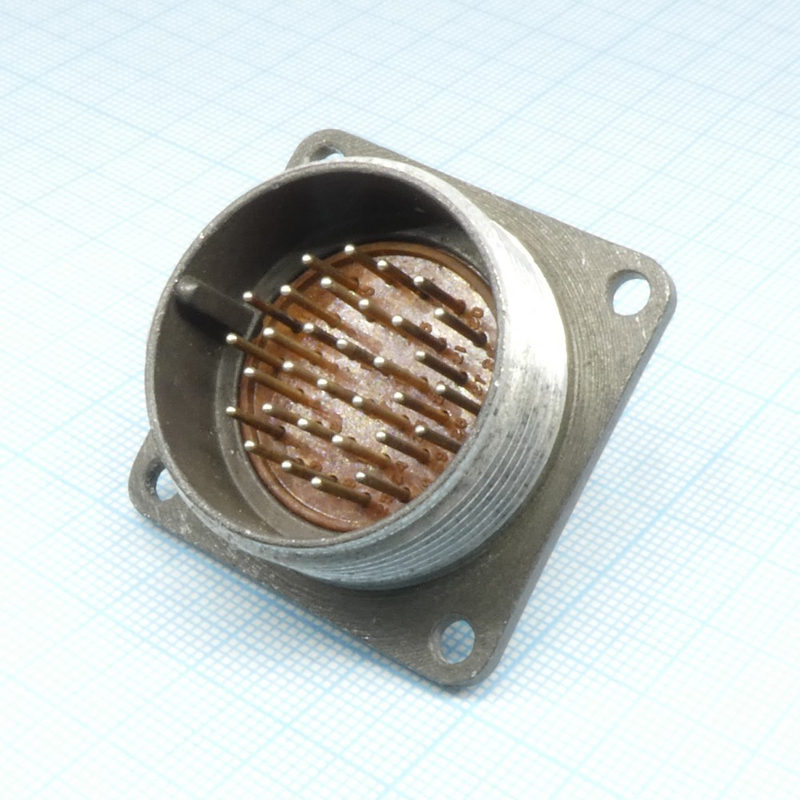

Электрический низкочастотный цилиндрический негерметичный соединитель 2РМТ33Б20Ш1В1В «5» предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Изделие выпускается в виде приборной вилки с 20 контактами диаметром 1,0 мм, с резьбовым соединением и одношпоночной поляризацией корпусов.

Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, где требуется надёжное разъёмное соединение с высокой плотностью контактов и устойчивостью к внешним воздействующим факторам. Конструкция соответствует требованиям ТУ ГЕ0.364.126 ТУ (АШДК.434410.062 ТУ).

Технические характеристики

Электрические параметры

• Максимальное рабочее напряжение — 700 В.
• Токовая нагрузка на одиночный контакт — 6 А.
• Суммарная токовая нагрузка на соединитель — до 100 А.
• Сопротивление контактов — не более 5 МОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — до 6 пФ.
• Электрическая прочность изоляции — 1850 В при напряжении 560 В и 2300 В при напряжении 700 В.

Конструктивные особенности

• Тип соединителя — приборная вилка.
• Количество контактов — 20.
• Диаметр контактов — 1,0 мм.
• Способ монтажа — обжимка.
• Контакты — извлекаемые.
• Покрытие контактов — золото или серебро.
• Тип соединения корпусов — резьбовое.
• Поляризация — одношпоночная.

Устойчивость к внешним воздействиям

Соединитель имеет всеклиматическое исполнение и сохраняет работоспособность в широком диапазоне условий эксплуатации. Изделие устойчиво к воздействию следующих факторов:

• Температура окружающей среды от минус 60 до плюс 180 градусов Цельсия.
• Повышенная влажность до 98 процентов при температуре плюс 35 градусов Цельсия.
• Синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением 490 метров на секунду в квадрате.
• Многократные механические удары.
• Линейное ускорение до 2000 метров на секунду в квадрате.
• Атмосферное давление от 133,32 на 10 в минус двенадцатой степени паскаля до 506 килопаскалей.
• Влажное тепло, иней, соляной туман, озон и плесневые грибы.

Комплектация и приёмка

Изделие поставляется с приёмкой «5». Год выпуска — 2026. Артикул товара — 3937. Категория — 2РМТ.

Соединитель предназначен для установки в аппаратуру, где требуется стабильное электрическое соединение при значительных механических и климатических нагрузках. Резьбовое соединение корпусов обеспечивает надёжную фиксацию ответных частей и защиту от самопроизвольного разъединения. Одношпоночная поляризация исключает неправильное сочленение контактов при монтаже.
