Назначение и область применения

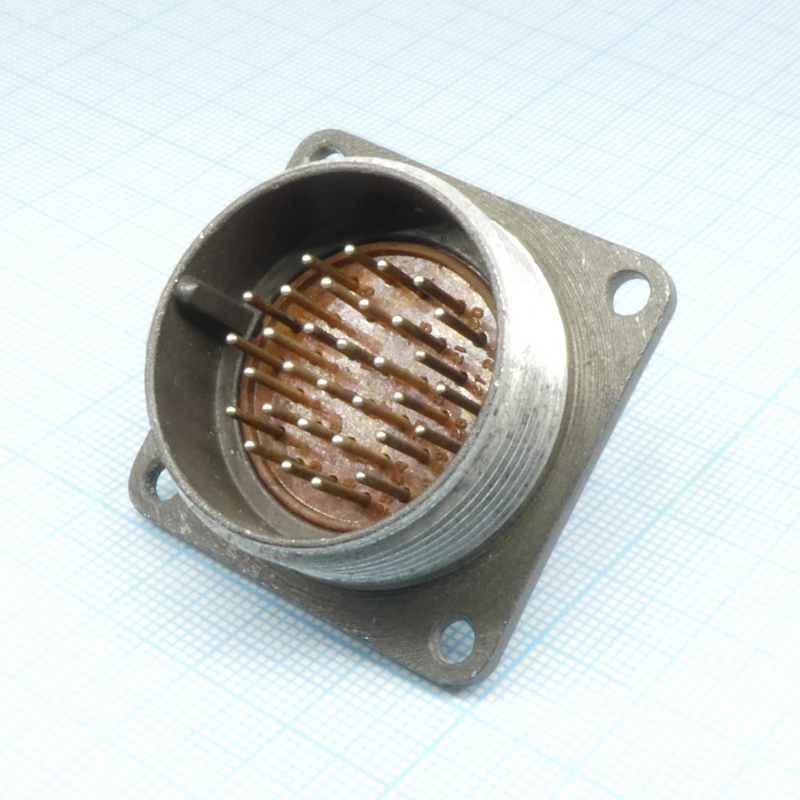

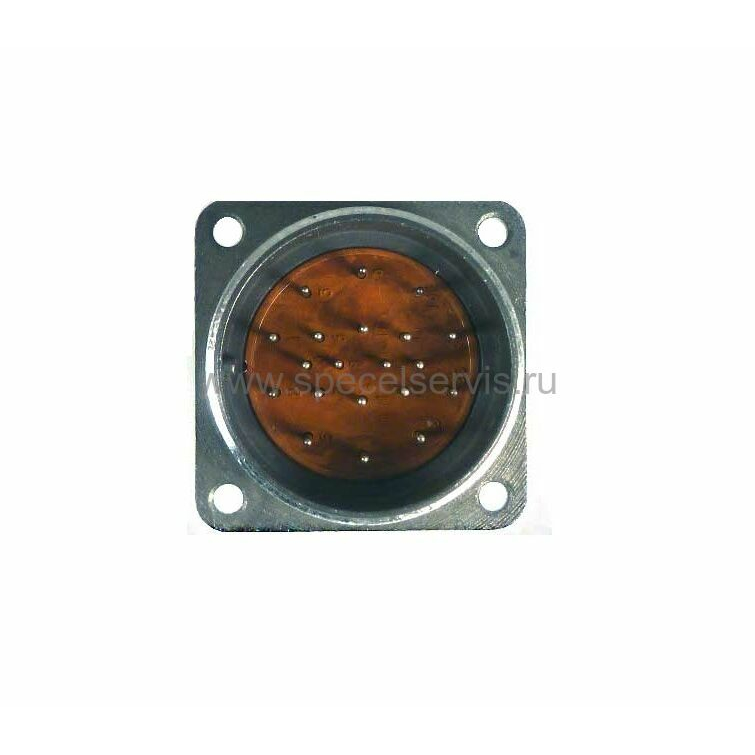

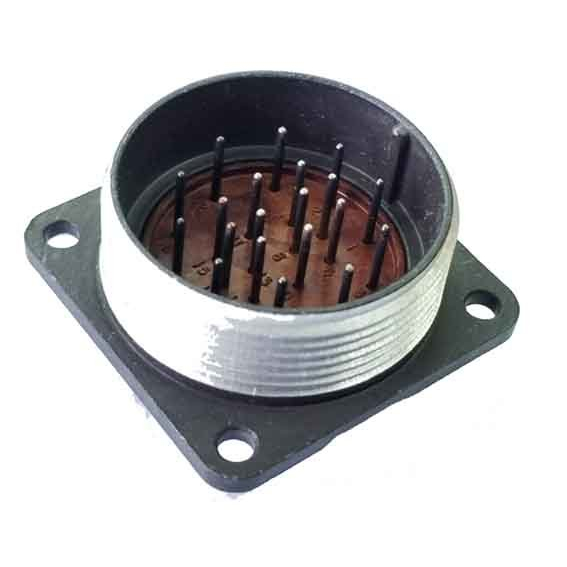

Вилка блочного (приборного) типа 2РМТ33Б20Ш1А1В входит в серию низкочастотных цилиндрических соединителей 2РМТ и предназначена для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Изделие применяется в приборной технике, промышленных системах и оборудовании, где требуется надежное разъемное соединение в жестких климатических и механических условиях.

Конструкция рассчитана на эксплуатацию в условиях воздействия влажного тепла, инея и морского тумана. Соединитель сохраняет работоспособность при вибрационных нагрузках до 490 метров на секунду в квадрате в диапазоне частот от 1 до 5000 Гц, при ударных воздействиях до 5000 метров на секунду в квадрате, а также при акустическом шуме интенсивностью до 170 децибел. Допустимый диапазон внешнего давления составляет от 10 в минус двенадцатой степени миллиметра ртутного столба до 5 килограмм-силы на квадратный сантиметр.

Технические характеристики

Соединитель 2РМТ33Б20Ш1А1В оснащен двадцатью штыревыми контактами. Токовая нагрузка составляет до 6 ампер на контакт диаметром 1 миллиметр и до 36 ампер на контакт диаметром 3 миллиметра. Максимальная суммарная токовая нагрузка достигает 110 ампер.

Электрические параметры изделия:

• максимальное рабочее напряжение — от 560 до 700 вольт в зависимости от типа контакта;
• испытательное напряжение — до 2300 вольт;
• сопротивление контактов — не более 5 миллиом для контактов диаметром 1 миллиметр и не более 0,8 миллиома для контактов диаметром 3 миллиметра;
• емкость между контактами — до 6 пикофарад;
• сопротивление изоляции — не менее 5000 мегаом.

Сочленение ответных частей выполняется резьбовым способом с одношпоночной поляризацией, что исключает неправильное соединение. Усилие расчленения составляет до 25 килограмм-силы. Минимальная наработка изделия — 5000 часов, срок сохраняемости — 15 лет.

Конструктивные особенности и расшифровка обозначения

Условное обозначение 2РМТ33Б20Ш1А1В содержит информацию о типе, исполнении и компоновке соединителя:

1. 2РМ — тип соединителя;
2. Т — теплостойкое исполнение, допускающее работу при температуре до плюс 100 градусов Цельсия;
3. 33 — условный размер корпуса;
4. Б — блочный тип корпуса, предназначенный для установки на панель или корпус оборудования;
5. 20 — количество контактов;
6. Ш — сочетание контактов: штыревые;
7. 1А — конкретная компоновка контактов и поляризация;
8. 1В — всеклиматическое исполнение для различных условий эксплуатации.

Блочная конструкция корпуса обеспечивает удобство монтажа на приборных панелях и корпусах оборудования. Всеклиматическое исполнение позволяет применять соединитель в широком диапазоне климатических воздействий без снижения заявленных электрических и механических характеристик.

Эксплуатационные преимущества

Изделие отличается стабильными электрическими параметрами и высокой механической прочностью. Низкое переходное сопротивление контактов минимизирует нагрев при прохождении рабочих токов и снижает потери энергии в местах соединения. Высокое сопротивление изоляции гарантирует отсутствие токов утечки даже в условиях повышенной влажности.

Резьбовое сочленение обеспечивает плотное и виброустойчивое соединение ответных частей, а одношпоночная поляризация предотвращает ошибки при подключении. Указанные особенности делают соединитель пригодным для ответственных применений, где важны долговременная стабильность контакта и устойчивость к внешним воздействиям.
