2РМТ33Б20Г4А1В

Цена:

3450 ₽

Технические характеристики

2РМТ33Б20Г4А1В

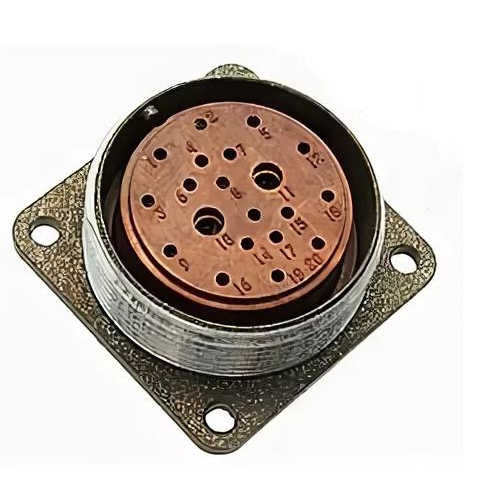

2РМТ33Б20Г4А1В — это цилиндрический низкочастотный соединитель тропикоустойчивого исполнения, предназначенный для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Он состоит из розетки блочного (приборного) типа без патрубка, с резьбовой фиксацией сочленения и серебряным покрытием контактов.

Технические характеристики

Соединитель рассчитан на 20 контактов, ток на одиночный контакт — до 6 А, максимальное рабочее напряжение — 560–700 В. Он выдерживает вибрацию до 5000 Гц с ускорением 490 м/с², механические удары до 5000 м/с² и работает при температурах от -60 до +100 °C с влажностью до 98%. Сопротивление изоляции — не менее 5000 МОм, срок службы — до 5000 часов с 500 циклами сочленения-расчленения.

Применение

Используется во всеклиматическом исполнении для надежного соединения в сложных условиях, включая повышенную влажность, соляной туман и низкое давление. Подходит для монтажа пайкой или объемного способа внутри оборудования, с возможностью экранирования.

Описание

Назначение и область применения

Соединитель 2РМТ33Б20Г4А1В представляет собой цилиндрический низкочастотный электрический разъем тропикоустойчивого исполнения. Устройство предназначено для коммутации электрических цепей постоянного и переменного токов с рабочей частотой до 3 МГц. Конструкция включает розетку блочного (приборного) типа без патрубка, оснащенную резьбовым механизмом фиксации сочленения и контактами с серебряным покрытием.

Изделие рассчитано на применение во всеклиматическом исполнении и сохраняет работоспособность в сложных условиях эксплуатации. Соединитель эффективно противостоит воздействию повышенной влажности, соляного тумана и пониженного атмосферного давления, что делает его пригодным для установки в оборудовании, эксплуатируемом в тропических, морских и высокогорных зонах.

Технические характеристики

Соединитель 2РМТ33Б20Г4А1В рассчитан на 20 контактов. Допустимая токовая нагрузка на одиночный контакт составляет до 6 А, максимальное рабочее напряжение — от 560 до 700 В. Электрическая прочность изоляции обеспечивает сопротивление не менее 5000 МОм.

Механическая устойчивость изделия подтверждена следующими параметрами:

вибрационная стойкость — до 5000 Гц при ускорении 490 м/с²;
ударная прочность — до 5000 м/с²;
диапазон рабочих температур — от минус 60 до плюс 100 °C;
допустимая относительная влажность воздуха — до 98%.

Ресурс соединителя составляет до 5000 часов наработки, при этом конструкция рассчитана на 500 циклов сочленения и расчленения без потери рабочих характеристик. Серебряное покрытие контактов обеспечивает стабильное электрическое соединение и низкое переходное сопротивление в течение всего срока службы.

Конструктивные особенности и монтаж

Розетка блочного типа без патрубка ориентирована на стационарную установку внутри корпусов оборудования или на приборных панелях. Резьбовая фиксация сочленения гарантирует надежное удержание ответной части при вибрационных и ударных нагрузках, исключая самопроизвольное разъединение.

Монтаж контактов осуществляется пайкой или объемным способом, что допускает использование разъема в различных технологических процессах сборки. Конструкция предусматривает возможность экранирования, необходимую для защиты цепей от электромагнитных помех.

Эксплуатационные преимущества

Тропикоустойчивое исполнение позволяет применять соединитель 2РМТ33Б20Г4А1В в аппаратуре, работающей в условиях высокой влажности, резких перепадов температур и агрессивных атмосферных воздействий. Устойчивость к соляному туману делает изделие пригодным для морского и прибрежного оборудования, а стойкость к низкому давлению — для авиационной и высотной техники.

Сочетание широкого температурного диапазона, высокой механической прочности и стабильных электрических параметров обеспечивает длительную и безотказную работу разъема в составе ответственного оборудования промышленного и специального назначения.
