Назначение и область применения

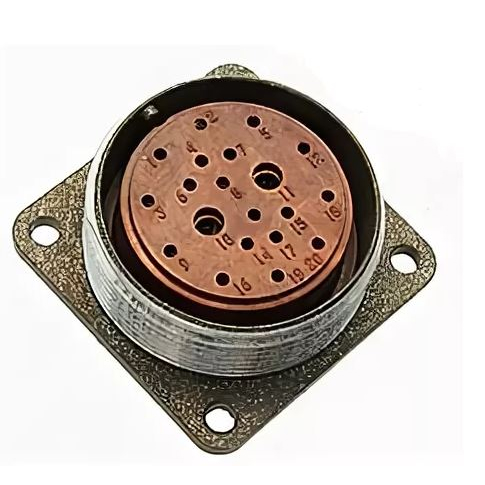

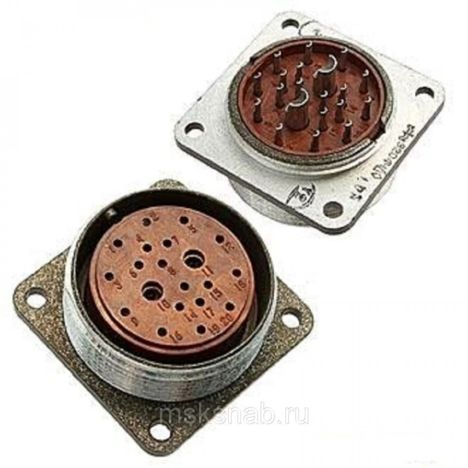

Цилиндрический низкочастотный соединитель 2РМТ33Б20Г1В1В «ОТК» представляет собой приборную розетку серии 2РМТ с условным размером корпуса 33 мм и 20 контактами. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель рассчитан на использование во внутренних электрических цепях радиотехнической и радиоэлектронной аппаратуры общего назначения.

Конструкция предусматривает монтаж экранированных или неэкранированных кабелей методом пайки, а также объёмный монтаж. Резьбовое сочленение и одношпоночная поляризация обеспечивают надёжную фиксацию ответной части и исключают неправильную ориентацию при подключении. Приборный корпус без патрубка позволяет устанавливать розетку непосредственно на панель или корпус оборудования, что удобно при компоновке внутренних узлов аппаратуры.

Расшифровка обозначения

Маркировка 2РМТ33Б20Г1В1В содержит полную информацию о конструктивных особенностях соединителя:

• 2РМТ — тип соединителя: цилиндрический, с резьбовым сочленением и одношпоночной поляризацией;
• 33 — посадочный диаметр корпуса 33 мм;
• Б — приборный корпус, исполнение «розетка»;
• 20 — количество контактов — 20;
• Г1 — контакты диаметром 1,5 мм (обозначение «Г»), сочетание контактов — 1;
• В1В — покрытие контактов серебром (первая литера «В»), теплостойкость до 100 °C, всеклиматическое исполнение (заключительная литера «В»).

Такая комбинация параметров определяет принадлежность изделия к группе соединителей, рассчитанных на работу в широком диапазоне климатических условий и при повышенных температурах окружающей среды.

Технические характеристики

Основные эксплуатационные параметры соединителей серии 2РМТ, к которой относится данное изделие, включают следующие значения:

• рабочая температура: от минус 60 °C до плюс 100 °C;
• количество сочленений: 500 циклов;
• максимальное напряжение: до 700 В;
• ток на контакт: от 4 А до 36 А в зависимости от типоразмера контактов.

Контакты с серебряным покрытием обеспечивают стабильное электрическое соединение и низкое переходное сопротивление. Всеклиматическое исполнение допускает эксплуатацию изделия в условиях повышенной влажности и значительных перепадов температур.

Приёмка и качество

Изделие прошло приёмку отдела технического контроля, что подтверждается пометкой «ОТК» в обозначении. Данный вид приёмки означает проверку каждого соединителя на соответствие установленным техническим требованиям и нормам. Год выпуска — 2009. Соединители данной серии выпускались для промышленного применения, в том числе предприятием «Элекон».

При выборе ответной части необходимо учитывать резьбовое сочленение, одношпоночную поляризацию и посадочный диаметр корпуса 33 мм. Совместимость обеспечивается с кабельными вилками серии 2РМТ соответствующего типоразмера и сочетания контактов.
