Назначение и область применения

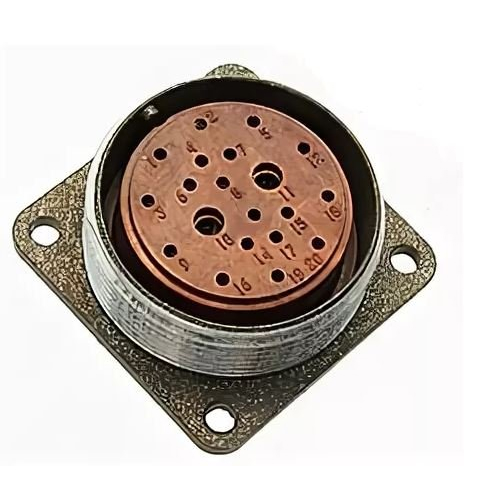

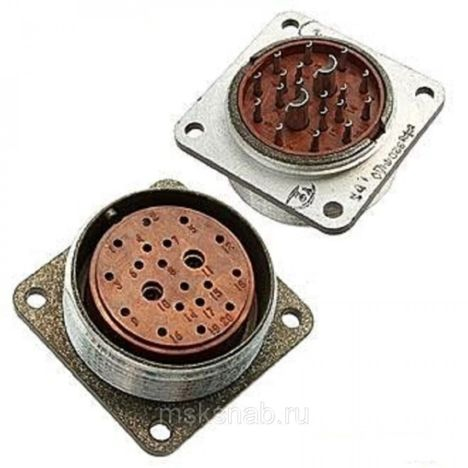

Разъём 2РМТ33Б20Г1В1В представляет собой цилиндрический низкочастотный электрический соединитель, относящийся к серии 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, приборного оборудования, измерительных комплексов и систем автоматики. Соединитель рассчитан на работу в условиях повышенной влажности, включая тропический климат, что подтверждается его всеклиматическим исполнением.

Блочная конструкция корпуса обеспечивает надёжный монтаж на приборных панелях, шасси или в герметизирующих перегородках. Соединитель применяется для организации разъёмных соединений между отдельными блоками аппаратуры и внешними кабельными линиями, где требуется высокая механическая прочность и стабильность электрического контакта.

Конструктивные особенности

Корпус разъёма имеет условный размер 33, что соответствует диаметру посадочного отверстия около 33 мм. Соединитель оснащён двадцатью контактами, каждый из которых рассчитан на токовую нагрузку до 6 А. Максимальная суммарная токовая нагрузка на весь соединитель составляет до 100 А. Блочное исполнение корпуса (литера «Б» в обозначении) предусматривает стационарную установку на приборе или панели.

Обозначение Г1В1В характеризует схему расположения контактов, вид взаимозаменяемости и климатическое исполнение. Изделие устойчиво к воздействию соляного тумана, влаги и сохраняет работоспособность в тропических условиях при относительной влажности до 98 процентов.

Электрические параметры

• Максимальное рабочее напряжение — до 560–700 В в зависимости от исполнения
• Испытательное напряжение в нормальных условиях — порядка 1850–2300 В
• Сопротивление контактов — не более 5 мОм
• Сопротивление изоляции — не менее 5000 МОм
• Ёмкость между соседними контактами — не более 6 пФ

Приведённые параметры обеспечивают стабильную передачу сигналов и питающих напряжений в низкочастотных цепях. Низкое переходное сопротивление контактов способствует уменьшению потерь и нагрева в местах соединения.

Условия эксплуатации

Рабочий диапазон температур составляет примерно от −60 °C до +100…+180 °C в зависимости от источника и условий технических условий. Соединитель сохраняет работоспособность при воздействии вибрации до 490 м/с² в диапазоне частот от 1 до 5000 Гц. Конструкция выдерживает одиночные механические удары с ускорением до 5000 м/с² и многократные удары до 1000 м/с².

Изделие рассчитано на эксплуатацию при относительной влажности до 98 процентов при температуре до +35…+40 °C. Соединитель устойчив к длительному воздействию влажной атмосферы и соляного тумана, что позволяет использовать его в морских и прибрежных условиях, а также в тропических климатических зонах.

Монтаж и совместимость

Блочный корпус разъёма 2РМТ33Б20Г1В1В устанавливается в посадочное отверстие диаметром около 33 мм. Крепление осуществляется с помощью штатных элементов фиксации, предусмотренных конструкцией корпуса. Соединитель относится к серии 2РМТ и совместим с ответными частями того же типа, соответствующими схеме расположения контактов Г1В1В.

При монтаже необходимо учитывать суммарную токовую нагрузку, которая не должна превышать 100 А на весь соединитель. Подключение проводников выполняется к контактным хвостовикам в соответствии с маркировкой контактов. Изделие не требует специального обслуживания в течение всего срока эксплуатации при соблюдении допустимых режимов работы.
