Назначение и область применения

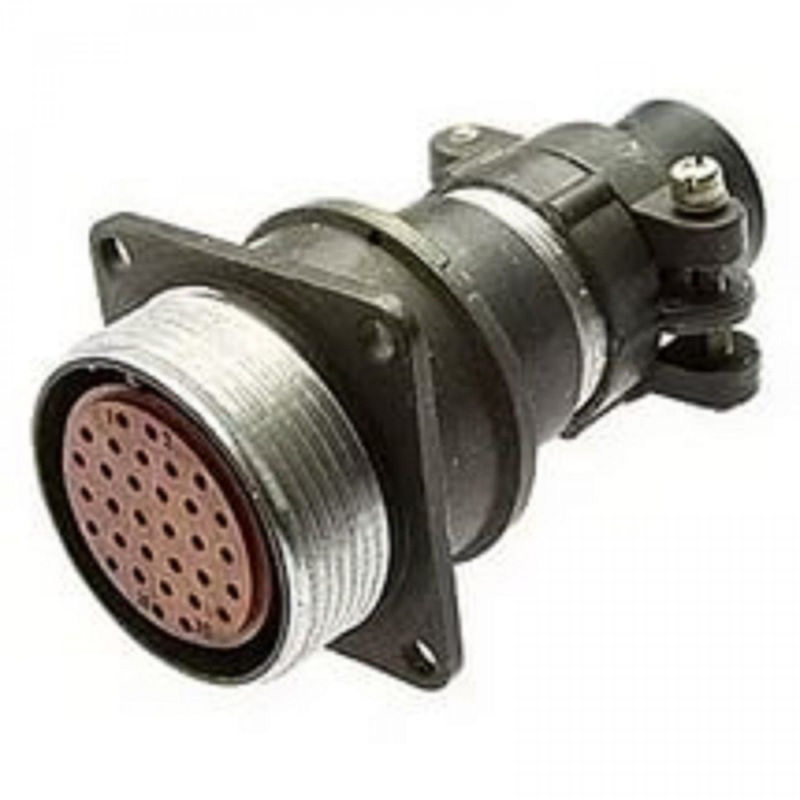

2РМТ30Ш2В1В — это цилиндрический низкочастотный соединитель тропикоустойчивого исполнения, входящий в серию 2РМТ. Изделие предназначено для надёжного соединения электрических цепей в электро- и радиоаппаратуре специального и общего назначения. Соединитель рассчитан на работу с постоянным и переменным током частотой до 3 МГц при напряжении до 700 В.

Благодаря тропикоустойчивому исполнению модель подходит для эксплуатации в условиях повышенной влажности, резких перепадов температур и воздействия плесневых грибков. Соединитель востребован в приборостроении, промышленной автоматике, измерительной технике и оборудовании связи, где требуется стабильный электрический контакт при значительных механических нагрузках.

Технические особенности и характеристики

Соединитель имеет всеклиматическое исполнение и негерметичный тип конструкции. Сочленение ответных частей выполняется резьбовой фиксацией, что обеспечивает плотное прилегание контактов и защиту от самопроизвольного разъединения при вибрационных воздействиях. Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия.

Изделие устойчиво к вибрационным нагрузкам частотой до 5000 Гц и механическим ударам с ускорением до 5000 метров в секунду за секунду. Сопротивление изоляции составляет не менее 5000 МОм, что гарантирует надёжное разделение цепей и минимальные токи утечки. Заявленный срок службы достигает 15 лет при наработке не менее 1000 часов и 500 циклах сочленений.

Конструктивное исполнение

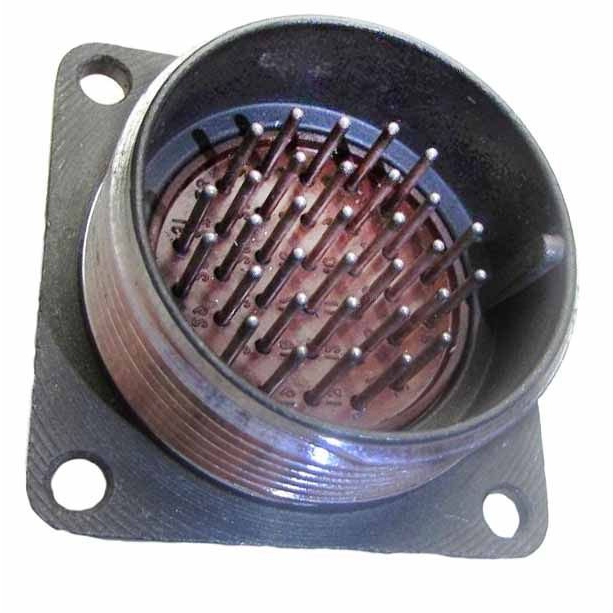

• Тип изделия — вилка приборная блочная, без патрубка или с патрубком в зависимости от конкретного исполнения.
• Количество контактов — 32 шт.
• Диаметр корпуса — 30 мм.
• Покрытие контактов — серебряное, снижающее переходное сопротивление и повышающее коррозионную стойкость.
• Максимальный ток на контакт зависит от типоразмера и достигает 8 А.

Монтаж и установка

Монтаж соединителя выполняется методом пайки или объёмным способом. Тип установки — внутренний. Конструкция допускает экранировку при необходимости защиты цепей от электромагнитных помех. Приборная вилка монтируется на панель или корпус оборудования и служит стационарной ответной частью для подключения кабельной розетки серии 2РМТ.

Эксплуатационные преимущества

Серебряное покрытие контактов обеспечивает стабильное низкое переходное сопротивление на протяжении всего срока службы. Резьбовая фиксация сочленения исключает разъединение при тряске и вибрации, а широкий температурный диапазон позволяет применять соединитель как в отапливаемых помещениях, так и в неотапливаемых блоках наружной установки. Наработка в 1000 часов и ресурс в 500 циклов сочленений подтверждают пригодность изделия для многократного переподключения при ремонте и техническом обслуживании аппаратуры.

Соединитель 2РМТ30Ш2В1В совместим с ответными частями серии 2РМТ соответствующего типоразмера, что упрощает проектирование и замену компонентов в действующих системах. Благодаря конструктивной унификации серии изделие может использоваться как при комплектации новых устройств, так и при восстановлении ранее выпущенного оборудования.
