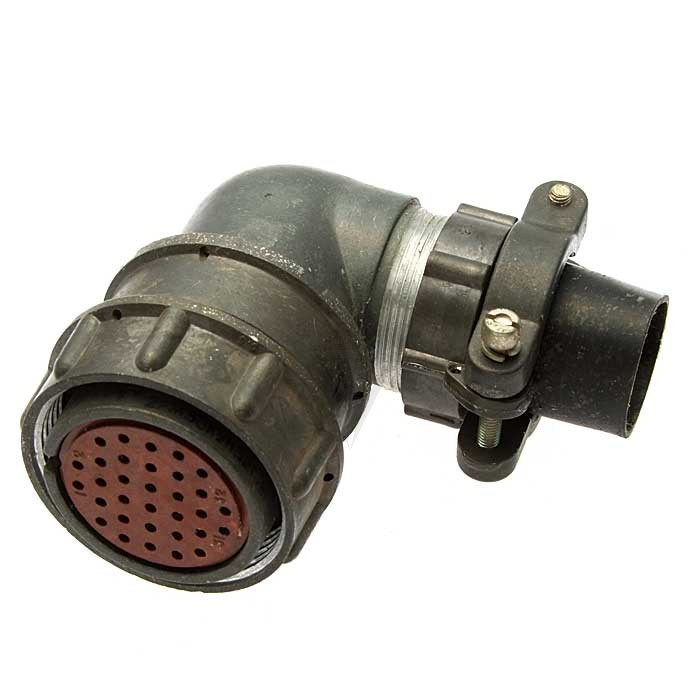

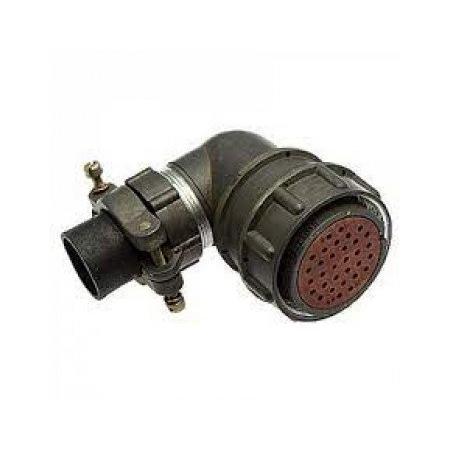

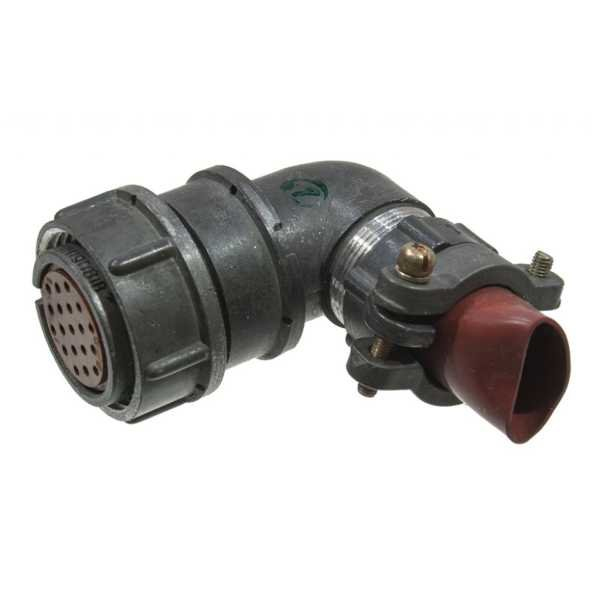

Назначение разъёма 2РМТ30КУН3Г1В1В «5»

Разъем 2РМТ30КУН3Г1В1В «5» относится к серии цилиндрических низкочастотных негерметичных соединителей и предназначен для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Изделие применяется как в аппаратуре общего назначения, так и в специальной технике, где требуется устойчивость к механическим и климатическим воздействиям.

Приёмка «5» указывает на то, что данная единица продукции прошла приёмочные испытания в соответствии с установленными требованиями и допущена к применению в ответственных изделиях. Наличие приёмки «5» подтверждает соответствие разъёма повышенным требованиям по надёжности и стабильности характеристик.

Расшифровка обозначения

• 2РМТ — тип соединителя: электрический низкочастотный цилиндрический негерметичный.
• 30 — условный размер корпуса.
• К — вид корпуса: кабельный.
• У — вид патрубка: угловой.
• Н — вид гайки патрубка: для неэкранированного кабеля.
• 3 — обозначение числа контактов в комбинации.
• Г — часть соединителя: розетка.
• 1 — обозначение сочетания контактов (все контакты одного диаметра).
• В — покрытие контактов: серебро.
• 1 — максимально допустимая температура окружающей среды: 100 °С.
• В — всеклиматическое исполнение.

Технические характеристики

Разъём рассчитан на работу в широком диапазоне условий эксплуатации. Ниже приведены подтверждённые параметры для данной серии изделий.

• Вибрация: диапазон частот от 1 до 1000 Гц, ускорение до 490 метров на секунду в квадрате (50 g).
• Одиночные удары: ускорение до 5000 метров на секунду в квадрате (500 g).
• Многократные удары: ускорение до 1000 метров на секунду в квадрате (100 g).
• Линейные нагрузки: ускорение до 2000 метров на секунду в квадрате (200 g).
• Максимальное рабочее напряжение: до 560 В.
• Токовая нагрузка: зависит от диаметра контакта, для контактов диаметром 1,0 мм составляет от 5 до 8 А.
• Сопротивление электрического контакта: не более 5 мОм для контактов диаметром 1,0 мм.
• Сопротивление изоляции: не менее 1000 МОм.
• Температура окружающей среды: от минус 60 до плюс 100 °С.
• Срок сохраняемости: 25 лет.

Особенности исполнения

Контакты имеют серебряное покрытие, что обеспечивает стабильное переходное сопротивление и долговечность работы. Корпус кабельного типа с угловым патрубком и гайкой для неэкранированного кабеля упрощает монтаж в стеснённых условиях и позволяет подводить жгут под углом. Всеклиматическое исполнение допускает эксплуатацию в различных климатических зонах.

Применение

Разъём применяется для коммутации электрических цепей в блоках питания, пультах управления, измерительной и радиотехнической аппаратуре, а также в специальных изделиях, где предъявляются требования по стойкости к вибрации, ударам и линейным нагрузкам. Благодаря негерметичному исполнению соединитель предназначен для работы в условиях, где не требуется полная герметизация стыка.

Изделие сохраняет работоспособность после воздействия одиночных ударов с ускорением до 5000 метров на секунду в квадрате, что подтверждает его пригодность для применения в жёстких условиях эксплуатации.
