2РМТ30КУН32Ш1В1В: кабельная вилка для надёжных электрических соединений

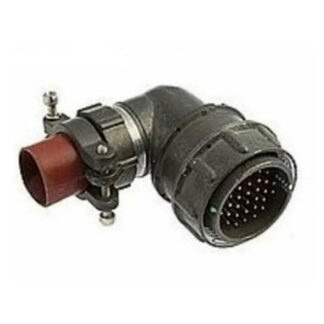

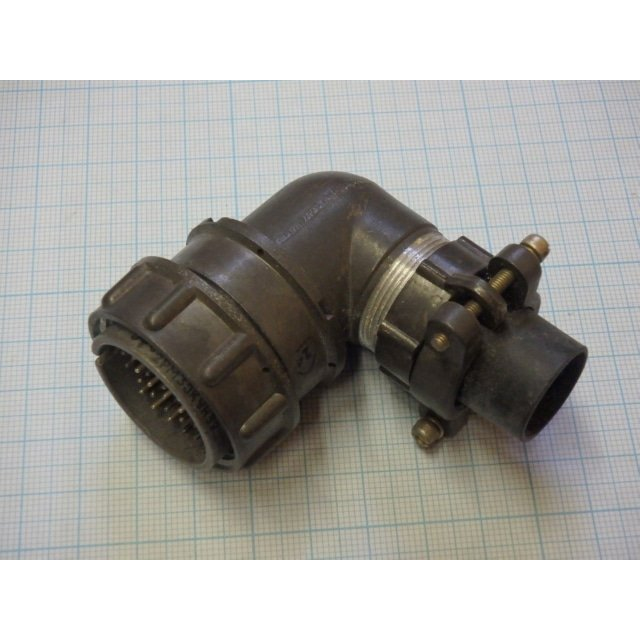

2РМТ30КУН32Ш1В1В — цилиндрический низкочастотный электрический соединитель серии 2РМТ, рассчитанный на создание разъёмных соединений в цепях постоянного и переменного тока. Исполнение с кабельным корпусом, угловым патрубком и резьбовой фиксацией подходит для внутреннего объёмного монтажа в аппаратуре общего и специального назначения.

Конструкция и расшифровка

Маркировка 2РМТ30КУН32Ш1В1В указывает на ключевые конструктивные особенности изделия:

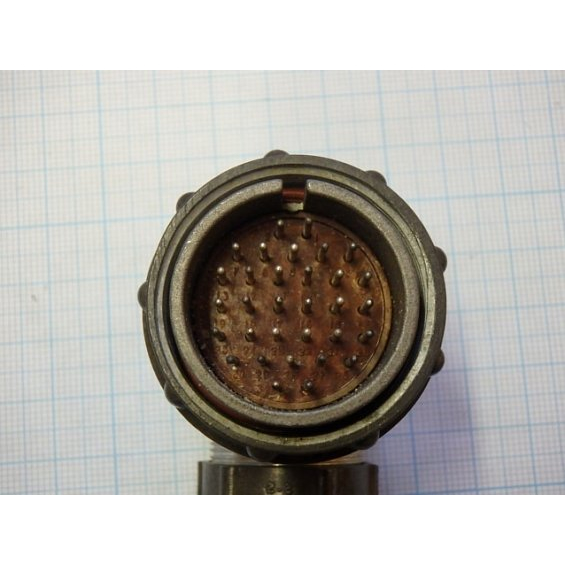

Соединитель оснащён 32 контактами и предназначен для неэкранированного кабеля. Угловая конструкция патрубка помогает рационально разместить кабель в ограниченном пространстве оборудования и снизить нагрузку на место ввода.

Электрические параметры

Вилка 2РМТ30КУН32Ш1В1В рассчитана на работу в электрических цепях с частотой до 3 МГц. Для данного исполнения указываются максимальное рабочее напряжение 560 В, допустимая нагрузка до 4 А на один контакт и до 106 А суммарно на соединитель. Сопротивление изоляции составляет не менее 5000 МОм, а ёмкость между контактами — не более 6 пФ.

Серебряное покрытие контактов способствует стабильному электрическому контакту при многократных соединениях и разъединениях. Монтаж выполняется пайкой, что позволяет применять разъём при изготовлении, ремонте и модернизации кабельных сборок.

Устойчивость к эксплуатации

Соединитель 2РМТ30КУН32Ш1В1В разработан для работы в широком диапазоне условий. Рабочая температура составляет от −60 до +100 °C, а конструкция допускает воздействие повышенной влажности — до 98% при +35 °C. Резьбовое сочленение обеспечивает механически устойчивую фиксацию ответных частей при эксплуатации оборудования.

Ресурс изделия предусматривает до 500 циклов сочленения и расчленения. Для серии также заявляется минимальная наработка 1000 часов и срок сохраняемости не менее 15 лет при соблюдении условий хранения.

Где применяется разъём

Кабельная вилка 2РМТ30КУН32Ш1В1В используется там, где требуется компактное, многоконтактное и надёжно фиксируемое соединение проводов, кабелей, функциональных блоков и узлов. Среди типичных направлений применения:

• Контрольно-измерительная техника

• Промышленное электрооборудование

• Радиоэлектронная аппаратура

• Автоматизированные системы управления

• Транспортное и специальное оборудование

• Кабельные сборки для внутреннего монтажа

Например, разъём может применяться для подключения многожильного неэкранированного кабеля к модулю управления: 32 контакта позволяют одновременно передавать сигналы питания, управления и контроля, а резьбовая фиксация снижает риск случайного отсоединения при вибрации или обслуживании оборудования.

Итог

2РМТ30КУН32Ш1В1В — это 32-контактная кабельная вилка с угловым патрубком, серебряным покрытием контактов и резьбовым способом сочленения. Она сочетает рабочее напряжение до 560 В, эксплуатацию при температурах от −60 до +100 °C и конструкцию для неэкранированных кабелей, что делает её практичным решением для внутренних электрических соединений в промышленной и специализированной аппаратуре.
