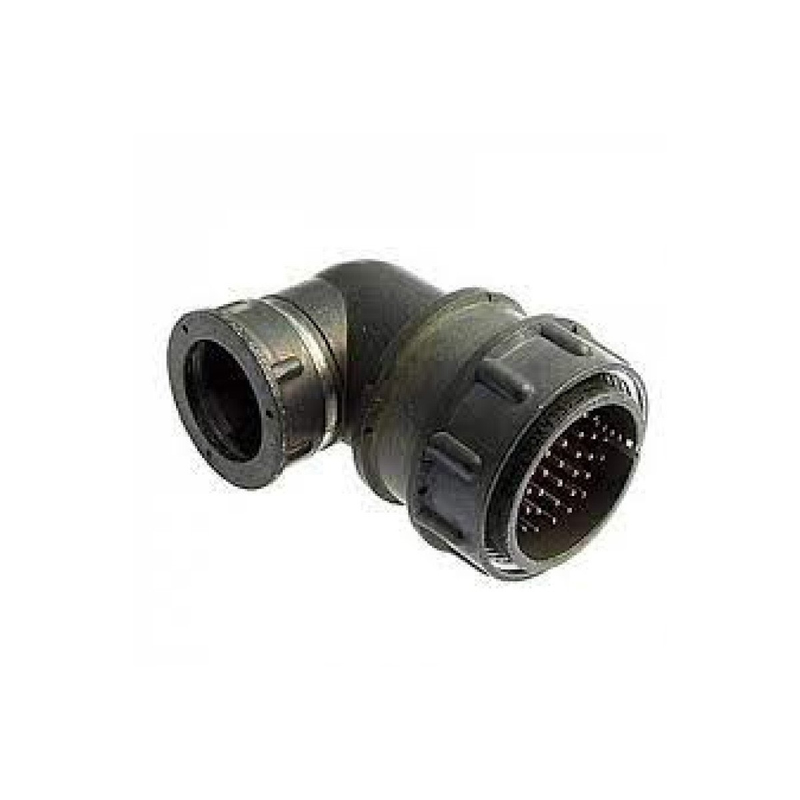

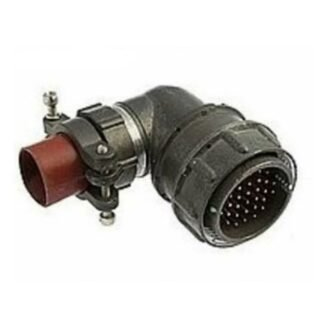

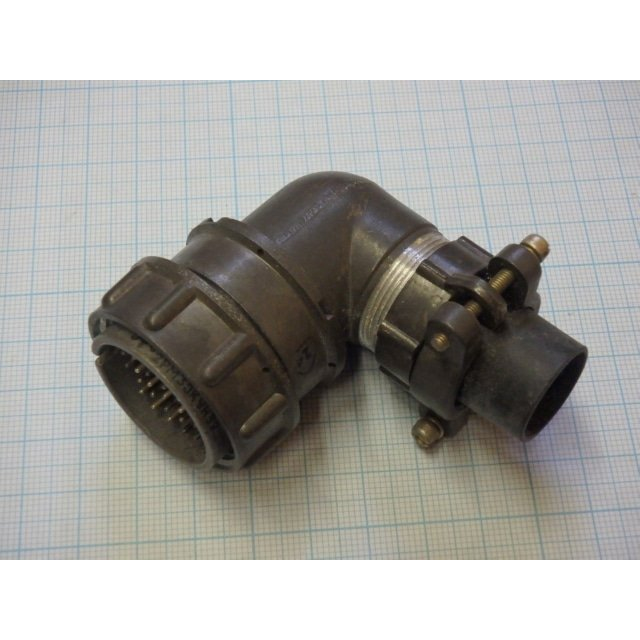

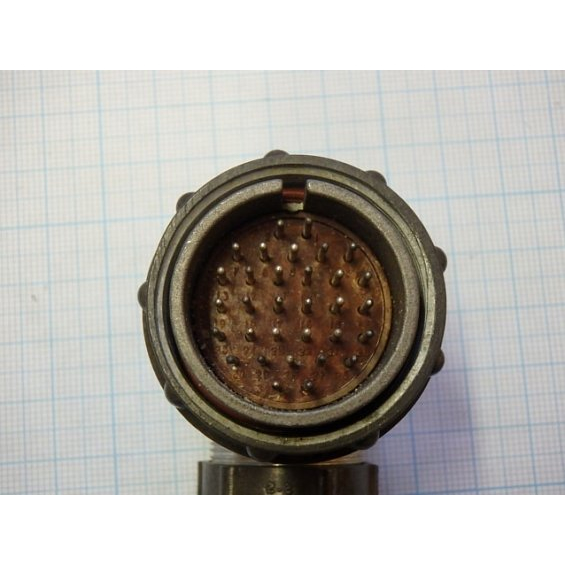

Назначение разъёма 2РМТ30КУН32Ш1В1В

2РМТ30КУН32Ш1В1В — это цилиндрический низкочастотный разъём производства Элекон из серии 2РМТ. Изделие предназначено для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Разъём применяется в приборах и кабелях для переменного и постоянного тока частотой до 3 мегагерц. Конструкция ориентирована на эксплуатацию в составе стационарного и переносного оборудования, где требуется надёжная коммутация цепей управления, питания и сигнала.

Модель востребована в радиотехнической и радиоэлектронной промышленности, а также в других отраслях, где используются цилиндрические соединители серии 2РМТ. Благодаря всеклиматическому исполнению разъём подходит для эксплуатации в различных климатических условиях.

Подтверждённые особенности и характеристики

Ниже перечислены характеристики, заявленные для данной модели. Они определяют её поведение в составе аппаратуры и допустимые режимы работы.

• Серия — 2РМТ, производитель — Элекон, артикул — 50360.
• Тип корпуса — кабельный, обозначение КУН.
• Количество контактов — 32, диаметр контакта — 1 миллиметр.
• Вид сочленения — Ш1, покрытие контактов — серебряное.
• Исполнение — всеклиматическое, обозначение В.
• Максимальное рабочее напряжение — от 560 до 700 вольт.
• Ток на контакт — от 4 до 36 ампер.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия, теплостойкость до 100 градусов Цельсия.
• Диаметр посадочного отверстия — 30 миллиметров.
• Тип изделия — розетка или вилка, монтаж объёмный или пайкой, негерметичный.
• Сопротивление изоляции — не менее 1000 до 5000 мегаом.
• Усилие расчленения — до 343 ньютонов.
• Ресурс — до 5000 часов, срок хранения — 25 лет.
• Год сведения о товаре в каталоге — 2017.

Применение и условия эксплуатации

Разъём применяется для соединения электрических цепей в приборах и кабелях, работающих на переменном и постоянном токе с частотой до 3 мегагерц. Диаметр контакта 1 миллиметр и количество контактов 32 делают модель пригодной для многожильных кабельных сборок, где требуется передача как сигнальных, так и силовых цепей в пределах указанных токовых и вольтовых ограничений.

Кабельный корпус КУН и посадочное отверстие диаметром 30 миллиметров определяют способ установки: монтаж выполняется объёмным способом или пайкой. Негерметичное исполнение означает, что изделие не рассчитано на работу под давлением или в среде с прямым воздействием жидкостей, однако всеклиматическое исполнение В обеспечивает устойчивость к различным климатическим факторам в обычных условиях эксплуатации.

Серебряное покрытие контактов и вид сочленения Ш1 способствуют стабильному электрическому контакту при многократных сочленениях. Усилие расчленения до 343 ньютонов и сопротивление изоляции не менее 1000 до 5000 мегаом подтверждают пригодность разъёма для ответственных соединений. Ресурс до 5000 часов и срок хранения 25 лет позволяют использовать изделие в составе аппаратуры длительного срока службы.
