Назначение соединителя 2РМТ30КУН32Ш1В1В

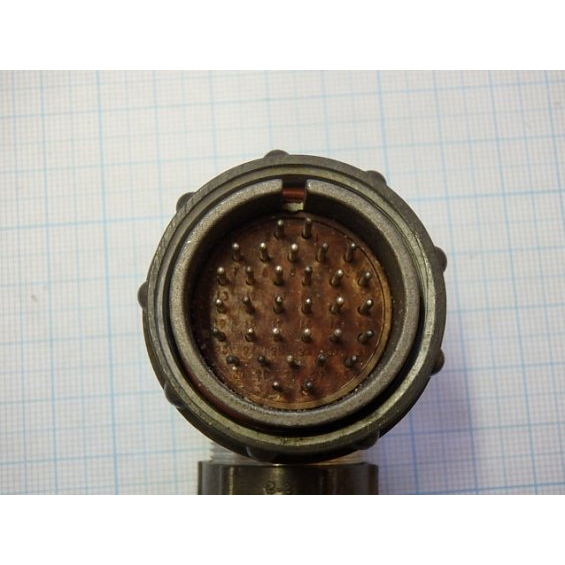

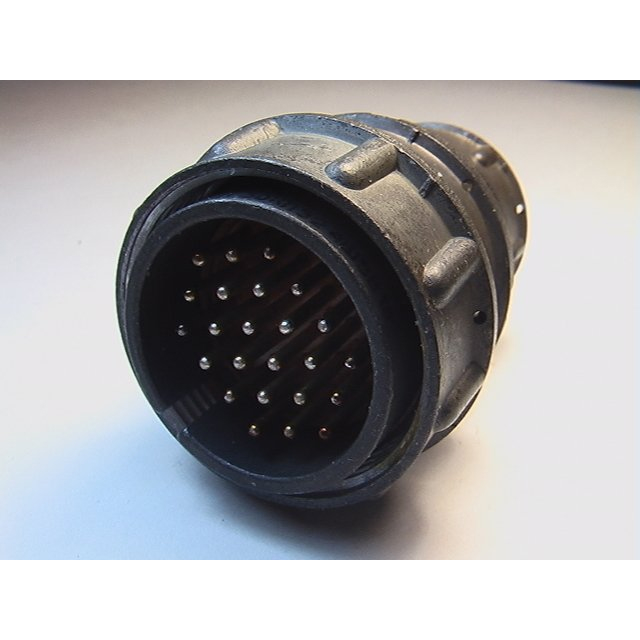

Разъём 2РМТ30КУН32Ш1В1В (артикул 80172) — это цилиндрический низкочастотный электрический соединитель серии 2РМТ, выполненный в виде кабельной вилки с резьбовой фиксацией и угловым патрубком. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц, в том числе в бортовых и промышленных системах, где предъявляются повышенные требования к надёжности и устойчивости к внешним воздействиям. Соединитель применяется совместно с ответной розеткой соответствующего типоразмера для замыкания цепей питания и передачи сигналов.

Расшифровка маркировки

Обозначение 2РМТ30КУН32Ш1В1В построено по стандартной схеме и содержит полную информацию о конструкции и исполнении изделия.

• 2РМТ — тип серии: цилиндрический низкочастотный разъём с резьбовым сопряжением.
• 30 — условный размер корпуса, диаметр посадочного отверстия около 30 мм.
• К — кабельный корпус.
• У — угловой патрубок для ввода кабеля.
• Н — гайка для неэкранированного кабеля.
• 32 — количество контактов.
• Ш — вилка (штыревая часть соединения).
• 1 — все контакты диаметром 1 мм, теплостойкость до плюс 100 градусов Цельсия.
• В1 — серебряное покрытие контактов и всеклиматическое исполнение.

Электрические параметры

Соединитель оснащён 32 штыревыми контактами диаметром 1 мм. Максимальное рабочее напряжение достигает 560 В. Токовая нагрузка на один контакт составляет до 4 А, а суммарная нагрузка — порядка 100–110 А в зависимости от условий коммутации. Сопротивление изоляции составляет не менее 1000–5000 МОм, сопротивление контактов — не более нескольких миллиом, что обеспечивает низкие потери и малый нагрев при эксплуатации.

Эксплуатационные и климатические свойства

Рабочий диапазон температур обычно составляет от минус 60 до плюс 100 градусов Цельсия. Изделие относится к всеклиматическому исполняемому варианту и пригодно для применения в умеренном, тропическом и холодном климате. Соединители серии 2РМТ30 имеют резьбовое сочленение с одношпоночной поляризацией, что исключает неправильное включение и обеспечивает устойчивое фиксированное положение. Конструкция рассчитана на многократные сочленения и расчленения — до нескольких сотен циклов — и обладает повышенной устойчивостью к вибрации, ударным нагрузкам и перепадам давления.

Минимальная наработка и срок сохраняемости в нормальных условиях измеряются тысячами часов и достигают десятков лет, что делает изделие пригодным для длительной эксплуатации в авиационной, судовой и промышленной технике.

Область применения

Благодаря сочетанию прочного резьбового корпуса, углового патрубка для удобной укладки кабеля и всеклиматического исполнения, соединитель 2РМТ30КУН32Ш1В1В востребован в бортовых системах летательных аппаратов, судовом оборудовании, промышленных установках и других устройствах, где необходима надёжная коммутация цепей питания и сигналов в условиях вибрации, перепадов давления и широкого диапазона температур.
