Назначение соединителя 2РМТ30КУН32Ш1В1В (Э)

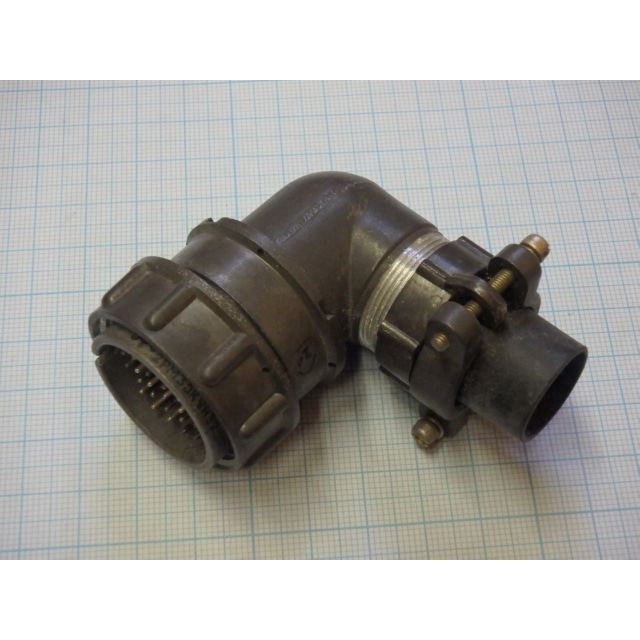

Соединитель 2РМТ30КУН32Ш1В1В (Э) представляет собой электрический низкочастотный цилиндрический негерметичный тропикоустойчивый разъём. Изделие предназначено для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Применение охватывает оборудование, где требуется компактное многоконтактное сочленение кабельных линий с возможностью периодического подключения и отключения.

Конструкция предусматривает кабельный корпус с угловым патрубком и гайкой, рассчитанной на неэкранированный кабель. Исполнение обеспечивает стойкость к воздействию тропических условий эксплуатации, что делает разъём пригодным для аппаратуры, работающей в регионах с повышенной влажностью и температурой.

Технические характеристики

Маркировка 2РМТ30КУН32Ш1В1В (Э) содержит полную информацию о конструктивных особенностях изделия. Ниже приведены подтверждённые параметры соединителя.

• Тип соединителя: 2РМТ
• Условный размер корпуса: 30
• Вид корпуса: кабельный (К)
• Вид патрубка: угловой (У)
• Гайка патрубка: для неэкранированного кабеля (Н)
• Количество контактов: 32
• Часть соединителя: вилка (Ш)
• Диаметр контактов: все контакты диаметром 1 миллиметр
• Покрытие контактов: серебро (В)
• Максимальное рабочее напряжение: до 560 вольт
• Токовая нагрузка на одиночный контакт: значение указано в технической документации на серию

Конструктивные особенности и применение

Угловой патрубок кабельного корпуса позволяет подводить неэкранированный кабель под углом к оси разъёма, что упрощает монтаж в стеснённых условиях и снижает радиус изгиба кабеля. Гайка патрубка фиксирует кабель и обеспечивает механическую разгрузку токопроводящих жил.

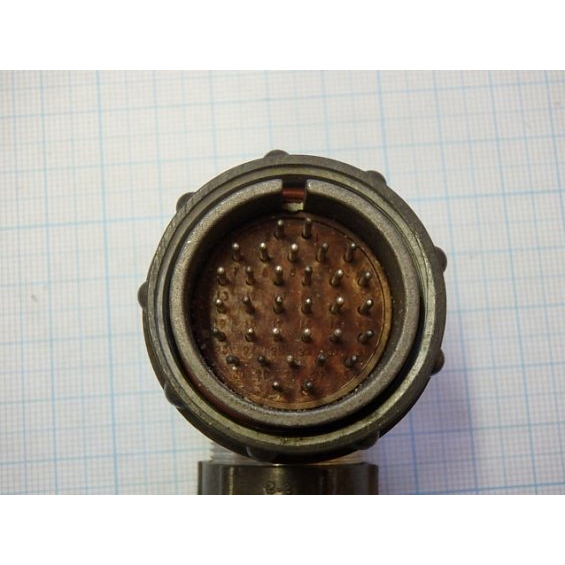

Тридцать два контакта одинакового диаметра, равного 1 миллиметру, с серебряным покрытием обеспечивают стабильное электрическое соединение с низким переходным сопротивлением. Такое покрытие применяется для повышения надёжности коммутации слаботочных и силовых цепей в составе одной связки.

Вилка как часть соединителя предназначена для сочленения с ответной частью соответствующего типоразмера. Негерметичное исполнение допускает эксплуатацию в закрытых объёмах и помещениях, защищённых от прямого воздействия воды. Тропикоустойчивое исполнение подтверждает пригодность изделия для аппаратуры, эксплуатируемой во влажном и тёплом климате.

Области применения

1. Электро- и радиоаппаратура различного назначения, где требуется многоконтактное кабельное соединение.
2. Пульты, блоки и стойки, в которых кабельные линии подключаются к корпусным разъёмам через угловой патрубок.
3. Оборудование, работающее в тропических условиях, при необходимости периодического подключения и отключения цепей.
4. Низкочастотные цепи с рабочим напряжением до 560 вольт при соблюдении ограничений по току на контакт.

Указания по подбору

Ответная часть и допустимая токовая нагрузка на одиночный контакт определяются по технической документации на серию 2РМТ с учётом условий эксплуатации. Артикул изделия в каталоге — 3912, категория — 2РМТ. Данные о производителе, комплектации, гарантии и стране изготовления в предоставленной информации не указаны.
