Назначение соединителя 2РМТ30КУН32Ш1В1В

2РМТ30КУН32Ш1В1В — это цилиндрический низкочастотный соединитель из серии 2РМТ. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется там, где требуется надёжное и многократно разъёмное соединение кабелей в составе электрических сетей и приборных комплексов.

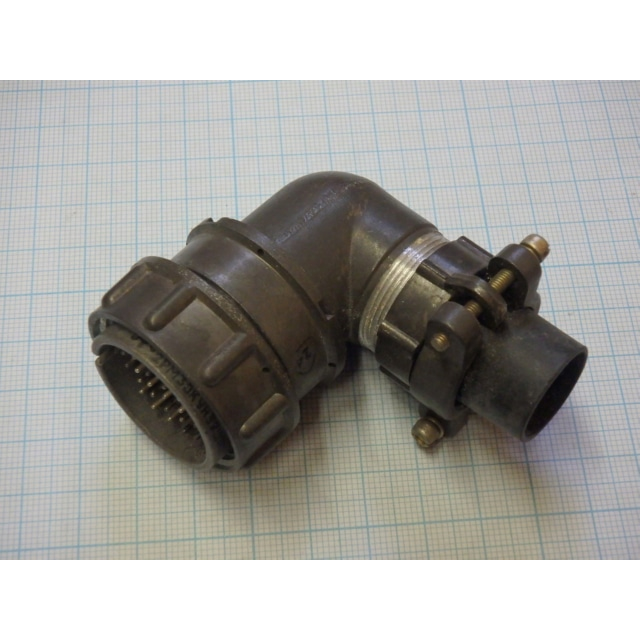

По конструктивному исполнению это кабельная вилка с 32 контактами диаметром 1 мм, резьбовой фиксацией и кабельным корпусом без патрубка. Резьбовое крепление обеспечивает устойчивость к вибрационным и ударным нагрузкам, а исполнение корпуса позволяет использовать разъём в подвижных и стационарных кабельных линиях.

Подтверждённые технические особенности

Ниже приведены характеристики, соответствующие данному исполнению соединителя 2РМТ.

• Максимальное рабочее напряжение: от 560 до 700 В.
• Токовая нагрузка на один контакт: до 50 А.
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Количество сочленений-расчленений: 500 циклов.
• Минимальная наработка: 5000 часов.

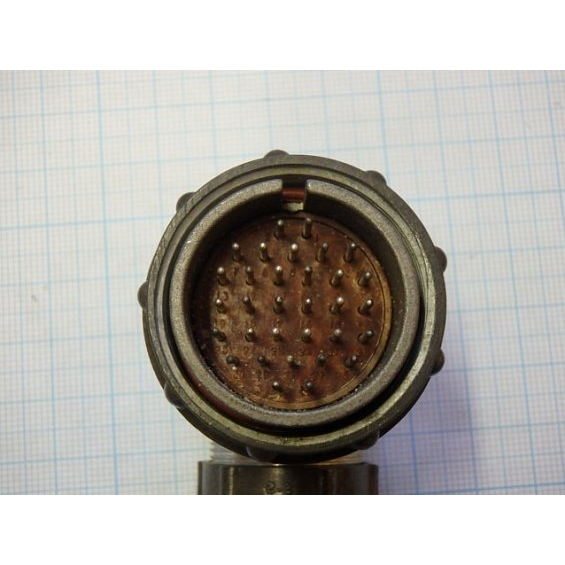

• Количество контактов: 32, диаметр контакта 1 мм.
• Диаметр посадочного отверстия: 30 мм.
• Частотный диапазон: до 3 МГц.

Соединитель является тропико- и всеклиматическим исполнением. Он выдерживает вибрацию в диапазоне от 1 до 5000 Гц, удары с ускорением до 1000 g, а также влажность до 98 процентов при температуре плюс 40 градусов Цельсия. Отдельно нормируется стойкость к линейному ускорению до 2000 g.

Разъём экранированный, контакты имеют серебряное или золотое покрытие. Монтаж выполняется пайкой либо объёмным способом, подключение внутреннее. Корпус негерметичный.

Конструкция и применение

Экранированное исполнение снижает влияние внешних электромагнитных помех и уменьшает собственное излучение кабельной сборки, что важно при передаче низкочастотных сигналов и питающих напряжений. Резьбовая фиксация препятствует самопроизвольному расчленению под действием вибрации, а кабельный корпус без патрубка упрощает монтаж в стеснённых условиях.

Благодаря сочетанию высокой токовой нагрузки, широкого температурного диапазона и стойкости к механическим воздействиям соединитель 2РМТ30КУН32Ш1В1В применяется в промышленности, авиационной технике и электронике. Типовые задачи — соединение кабелей между блоками оборудования, подключение датчиков и исполнительных механизмов, организация разъёмных линий питания и сигнальных цепей в условиях тропического и холодного климата.

1. Промышленное оборудование: межблочные и кабельные соединения в цепях управления и питания.
2. Авиационная техника: бортовые сети, работающие при вибрации, ударах и перепадах температур.
3. Электроника: подключение блоков, пультов и периферийных устройств с возможностью быстрой замены кабеля.

Изделие рассчитано на многократную коммутацию: ресурс в 500 циклов сочленения и расчленения покрывает потребности обслуживаемого и ремонтируемого оборудования. Артикул позиции — 3911, категория — 2РМТ. Комплектация, страна производства, сертификаты и гарантийные условия в предоставленных данных не указаны.
