Назначение и область применения

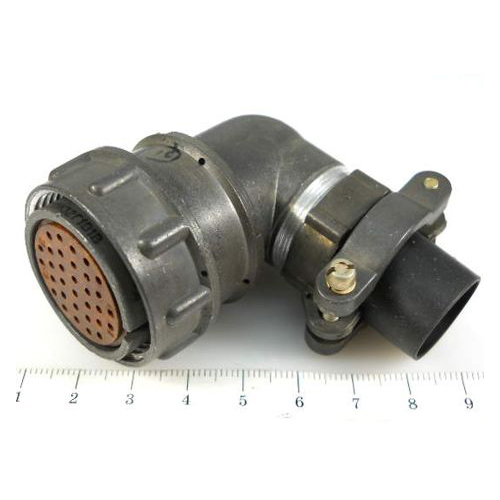

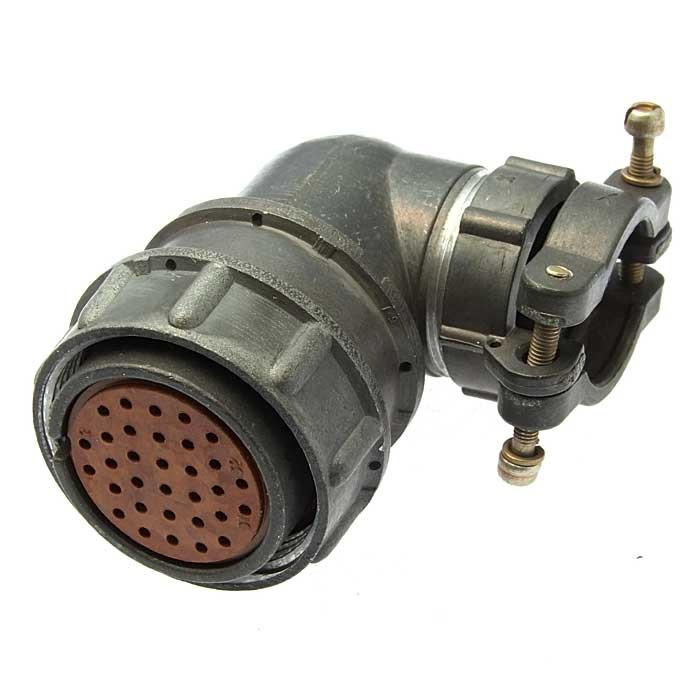

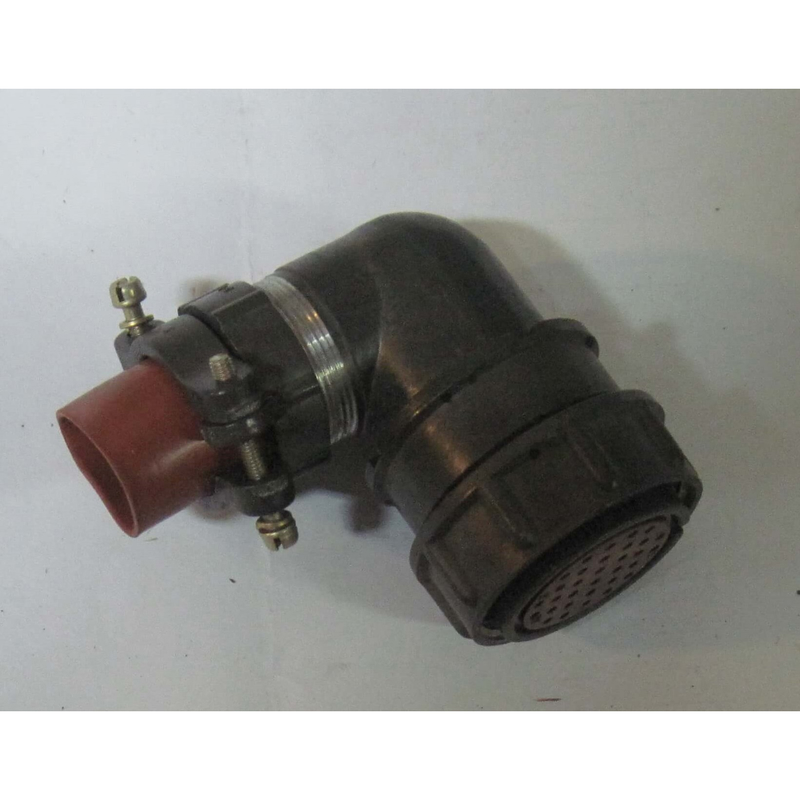

2РМТ30КУН32Г1В1В — это кабельная розетка с угловым патрубком, предназначенная для неэкранированного кабеля. Изделие применяется для внутреннего объёмного монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель обеспечивает коммутацию электрических цепей в составе кабельных сборок, приборов и устройств, где требуется надёжное механическое соединение и стабильный электрический контакт.

Данное исполнение относится к типу 2РМТ — электрический низкочастотный цилиндрический негерметичный тропикоустойчивый соединитель. Благодаря тропикоустойчивому исполнению изделие пригодно для эксплуатации в условиях повышенной влажности и температуры, характерных для тропического и морского климата.

Подтверждённые технические особенности

Конструкция соединителя определяется его обозначением и включает следующие подтверждённые параметры:

• Тип соединителя: 2РМТ — электрический низкочастотный цилиндрический негерметичный тропикоустойчивый.
• Размер корпуса: 30.
• Тип корпуса: кабельный (индекс К).
• Тип патрубка: угловой (индекс У).
• Гайка патрубка: для неэкранированного кабеля (индекс Н).
• Количество контактов: 32.
• Тип контактов: розетка (индекс Г).
• Сочетание контактов: все контакты диаметром 1 мм.
• Покрытие контактов: серебро (индекс В).
• Теплостойкость: до +100 градусов Цельсия.
• Исполнение: всеклиматическое (В2.1).
• Приёмка: «ОТК».
• Производитель: АО «Завод Элекон».
• Год выпуска, указанный в описании: 2015.

Применение и монтаж

Розетка предназначена для внутреннего объёмного монтажа. Это означает, что соединитель устанавливается внутри аппаратуры, шкафов, блоков и других устройств, где не требуется герметичность, но предъявляются требования к устойчивости к климатическим воздействиям. Угловой патрубок позволяет подводить неэкранированный кабель под углом, что удобно при ограниченном пространстве внутри корпуса и помогает организовать компактную кабельную разводку.

Все 32 контакта имеют диаметр 1 мм, что определяет область применения соединителя для передачи сигналов и питания в низкочастотных цепях. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и надёжную работу при многократных сочленениях и расчленениях.

Условия эксплуатации

Теплостойкость до +100 градусов Цельсия и всеклиматическое исполнение В2.1 позволяют применять розетку в широком диапазоне условий. Тропикоустойчивое исполнение делает её пригодной для эксплуатации в регионах с влажным и тёплым климатом, а также в условиях, где возможно воздействие плесени и повышенной влажности.

Приёмка «ОТК» подтверждает, что изделие прошло контроль качества на предприятии-изготовителе и соответствует установленным требованиям. Производителем является АО «Завод Элекон» — предприятие, выпускающее соединители данного типа.

Ключевые параметры для подбора

При подборе изделия следует учитывать тип соединителя 2РМТ, размер корпуса 30, кабельное исполнение корпуса, угловой патрубок для неэкранированного кабеля, количество контактов 32 розеточного типа с диаметром 1 мм и серебряным покрытием. Эти параметры определяют совместимость с ответными частями и применимость в конкретной электрической цепи. Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц и предназначен для внутреннего монтажа, что следует учитывать при проектировании кабельных сборок и компоновке аппаратуры.
