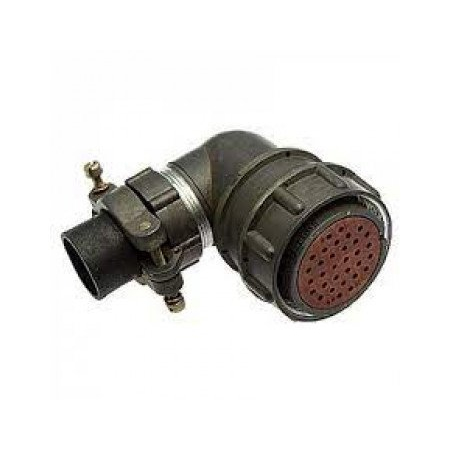

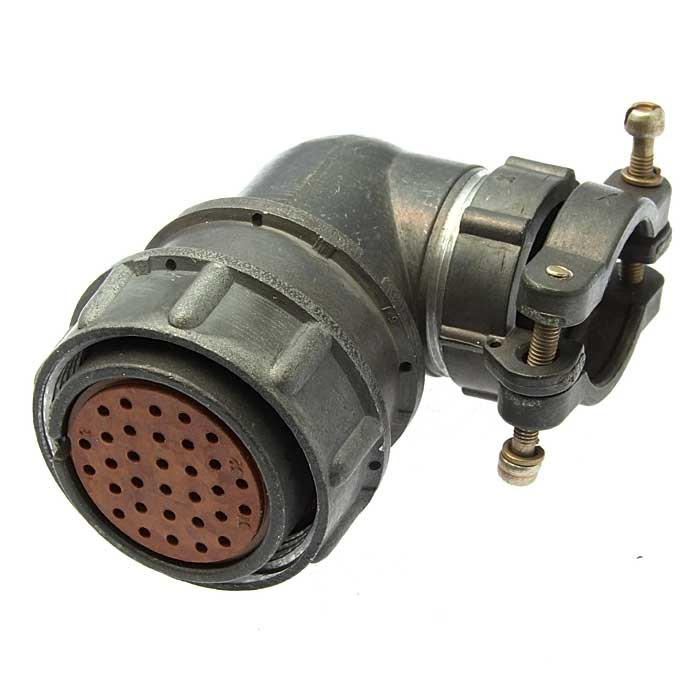

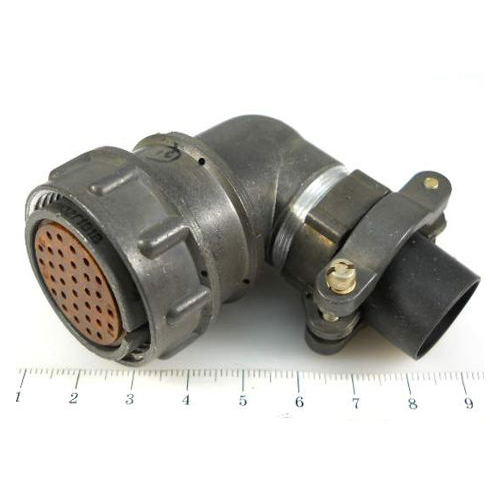

Назначение соединителя 2РМТ30КУН32Г1В1В

Разъём 2РМТ30КУН32Г1В1В производства Элекон представляет собой низкочастотный цилиндрический кабельный соединитель (розетку), изготовленный по техническим условиям и предназначенный для применения в промышленной и специальной аппаратуре. Изделие относится к серии 2РМТ — негерметичных цилиндрических низкочастотных соединителей, применяемых для соединения длинных электрических цепей. Артикул позиции — 50359, категория — 2РМТ.

Основное назначение модели — обеспечение разъёмного электрического соединения сигнальных и силовых цепей в составе стационарных и мобильных установок, где требуется надёжная коммутация при повышенных механических и климатических нагрузках.

Конструктивные особенности и подтверждённые характеристики

Исполнение КУН означает кабельную розетку с прямым карболитовым изолятором и кожухом либо патрубком для кабеля. Модель оснащена 32 контактами диаметром 1 мм; тип корпуса — 2РМТ-30 с условным размером 30 мм. Сочетание карболитового изолятора и защитного кожуха позволяет монтировать соединитель в экранированные кабели, обеспечивая электромагнитную совместимость и защиту от внешних помех.

Ключевые электрические параметры изделия:

• максимальное рабочее напряжение — до 560 В постоянного или переменного тока;
• максимальный рабочий ток на контакт диаметром 1 мм — до 4 А;
• сопротивление контактов — как правило, не более 5 мОм;
• сопротивление изоляции — не менее 1000 МОм, что гарантирует высокую надёжность в нормальных условиях эксплуатации;
• рабочий диапазон температур — примерно от минус 60 до плюс 100 градусов Цельсия;
• ресурс сочленений — порядка 500 циклов коммутации.

Соединитель устойчив к вибрации и ударным ускорениям, а резьбовое сочленение обеспечивает плотный и надёжный контакт при многократных переподключениях. Всеклиматическое исполнение позволяет эксплуатировать изделие в широком спектре климатических условий. Год позиции в каталоге — 2017. Краткое описание из каталога не указано, поэтому все приведённые сведения опираются на имеющееся описание модели.

Применение

Благодаря совокупности характеристик соединитель 2РМТ30КУН32Г1В1В применяется в промышленной автоматике, измерительной и радиоэлектронной аппаратуре, а также в специальной технике, в том числе военной, когда необходимо разъёмное соединение сигнальных и силовых цепей. Такое сочетание востребовано при построении кабельных трасс между отдельными блоками и шкафами, где важны стабильность переходного сопротивления и стойкость к помехам.

Разъём подходит для оборудования, работающего в сложных условиях: на промышленных объектах, транспорте, в стационарных и мобильных установках. Экранированный кожух и патрубок позволяют использовать его в цепях, чувствительных к электромагнитным наводкам, а широкий температурный диапазон и механическая прочность делают модель пригодной для техники, эксплуатируемой вне отапливаемых помещений. Страна производства — Россия, изготовитель — Элекон.

Порядок подбора и монтажа

1. Убедиться, что число контактов (32) и их диаметр (1 мм) соответствуют коммутируемой цепи.
2. Проверить допустимое рабочее напряжение (до 560 В) и ток на контакт (до 4 А).
3. Оценить условия эксплуатации по температуре (от минус 60 до плюс 100 градусов Цельсия) и механическим нагрузкам.
4. Подготовить экранированный кабель под патрубок кожуха для сохранения электромагнитной совместимости.
5. Выполнить сочленение с ответной частью по резьбе, контролируя плотность посадки.
