Назначение соединителя 2РМТ30КУН32Г1В1В

Соединитель 2РМТ30КУН32Г1В1В (артикул 80173) относится к категории 2РМТ и представляет собой цилиндрический низкочастотный электрический соединитель. По конструкции это кабельная розетка с угловым патрубком, предназначенная для присоединения неэкранированного кабеля. Изделие применяется для коммутации электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц, где требуется надёжное разъёмное соединение при воздействии внешних факторов.

Соединитель востребован в промышленной и специальной аппаратуре, в приборах и устройствах, эксплуатируемых в тяжёлых климатических условиях. Всеклиматическое исполнение позволяет использовать его как в закрытых помещениях, так и на открытом воздухе без дополнительной защиты от климатических воздействий.

Подтверждённые технические характеристики

Основные параметры изделия определяются его конструктивным исполнением и материалом контактной системы. Ниже перечислены характеристики, заявленные для данной модели.

• Количество контактов — 32, диаметр каждого контакта — 1 мм.
• Диаметр посадочного отверстия — 30 мм.
• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка на контакт — до 4 А.
• Сопротивление изоляции — не менее 1000 МОм.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Срок сохраняемости — до 25 лет.
• Минимальная наработка — 5000 часов.
• Число сочленений-расчленений — 500.
• Контакты прямые, покрытие — серебро, монтаж выполняется пайкой на кабель.

Конструкция и особенности монтажа

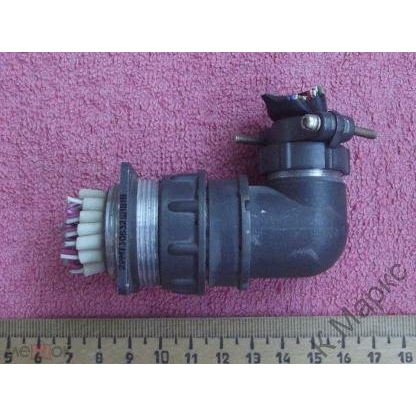

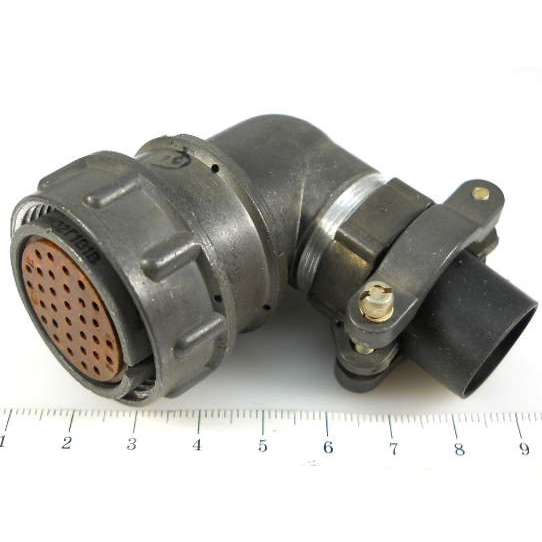

Корпус соединителя выполнен из металла, изолятор изготовлен из карболита. Розетка имеет угловой патрубок для ввода неэкранированного кабеля, что удобно при прокладке в стеснённых условиях и при необходимости изменить направление подводки. Сочленение фиксируется резьбовым соединением, что обеспечивает механическую прочность стыка и предотвращает самопроизвольное разъединение при вибрации.

Одношпоночная поляризация исключает неправильное сочленение ответных частей и гарантирует верное взаимное положение контактов. Монтаж осуществляется пайкой проводников к прямым контактам с серебряным покрытием, которое снижает переходное сопротивление и повышает стабильность электрического контакта.

Устойчивость к внешним воздействиям и применение

Соединитель выдерживает вибрацию в диапазоне от 1 до 1000 Гц с ускорением до 490 метров на секунду в квадрате, многократные удары с ускорением до 1000 метров на секунду в квадрате, а также акустические шумы уровнем до 170 дБ. Такие показатели делают его пригодным для оборудования, работающего в условиях интенсивных механических нагрузок.

Область применения охватывает электрические цепи постоянного и переменного тока до 3 МГц, в том числе в составе промышленных установок, измерительной и специальной техники, где требуется коммутация до 32 цепей одновременно при напряжении до 560 В и токе до 4 А на контакт. Всеклиматическое исполнение и широкий температурный диапазон от минус 60 до плюс 100 градусов Цельсия позволяют эксплуатировать изделие в различных климатических зонах.
