Назначение и область применения

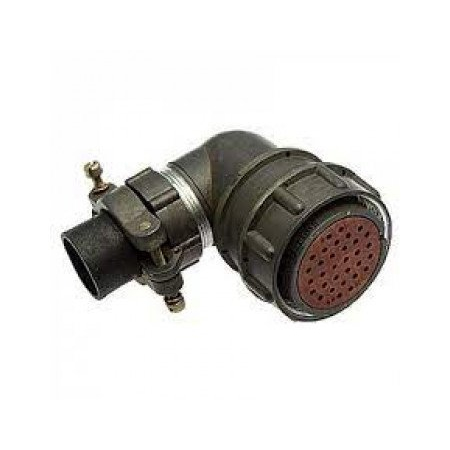

Соединитель 2РМТ30КУН32Г1В1В «5» представляет собой цилиндрический кабельный электрический разъем серии 2РМТ, выполненный в виде блочной или кабельной розетки с угловым кабельным патрубком. Изделие предназначено для коммутации многожильных кабелей в стационарных и переносных электротехнических устройствах, работающих в цепях постоянного и переменного тока. Допустимая рабочая частота достигает примерно 3 МГц, что позволяет использовать разъем в промышленной аппаратуре, средствах связи, измерительных системах и другой электронной технике, где требуется надежное разъемное соединение с фиксацией от самопроизвольного расчленения.

Соединение с ответной частью обеспечивается резьбовым фиксатором и одношпоночной поляризацией корпуса, исключающей неправильную ориентацию при сочленении. Благодаря этому разъем подходит для применения в условиях, где важна повторяемость монтажа и защита от ошибок оператора. Изделие относится к негерметичным всеклиматическим соединителям и может эксплуатироваться в составе аппаратуры, размещаемой как внутри помещений, так и под навесами или в укрытиях, не требующих герметизации разъемного узла.

Конструкция и материалы

Разъем имеет 32 контакта. Диаметр посадочного гнезда корпуса составляет порядка 30 мм, диаметр самих контактов — около 1 мм. Такое количество контактов при сравнительно компактных габаритах позволяет передавать значительное число сигнальных и управляющих цепей через один разъемный узел, сокращая количество отдельных соединителей в аппаратуре.

Корпус разъема выполнен из металла и обеспечивает механическую защиту внутренних элементов. Контакты изготавливаются из латуни и могут иметь серебряное или золотое покрытие, что снижает переходное сопротивление и повышает стойкость к окислению. Материал изолятора — карболит или аналогичный диэлектрик, обладающий достаточной электрической прочностью и стабильностью характеристик в широком диапазоне температур.

Конструкция предусматривает угловой кабельный патрубок, позволяющий подводить кабель под углом к оси разъема. Это упрощает компоновку аппаратуры в условиях ограниченного пространства и снижает механические напряжения в месте ввода кабеля.

Электрические параметры

• Максимальное рабочее напряжение — не более 560 В.
• Суммарный допустимый ток зависит от режима работы и схемы распределения нагрузки между контактами.
• Сопротивление изоляции в нормальных климатических условиях — обычно не менее 1000–5000 МОм.
• Парная емкость между соседними контактами — не более нескольких пикофарад.
• Контактное сопротивление — порядка единиц миллиом на контакт.

Указанные электрические характеристики позволяют применять разъем в низкочастотных и высокочастотных цепях до указанного предела, в том числе для передачи сигналов малой амплитуды, где важно низкое и стабильное переходное сопротивление. При проектировании аппаратуры суммарный ток через разъем следует рассчитывать с учетом количества задействованных контактов и допустимой токовой нагрузки на каждый контакт, исходя из рабочей температуры и условий охлаждения.

Климатические и механические характеристики

Изделие рассчитано на эксплуатацию в широком диапазоне рабочих температур: примерно от минус 60 °C до плюс 100 °C, что соответствует всеклиматическому исполнению. Это позволяет использовать разъем в аппаратуре, работающей как в условиях холодного климата, так и при повышенных температурах окружающей среды.

Разъем рассчитан на многократные сочленения и расчленения — порядка 500 циклов. Механическая прочность конструкции обеспечивает устойчивость к серьезным вибрационным и ударным нагрузкам, включая многократные удары с ускорением до сотен g. Такие характеристики важны для аппаратуры, эксплуатируемой на подвижных объектах, в промышленных установках с высоким уровнем вибраций, а также в условиях транспортировки и монтажа.

Приемка и комплектность

Изделие имеет приемку «5», что подтверждает соответствие установленным требованиям для данной категории продукции. Год выпуска — 90–91. Артикул изделия — 40402. Категория — 2РМТ.

Разъем поставляется как самостоятельное изделие. Точная комплектность, включая наличие ответных частей, кабельных вводов или монтажных элементов, определяется условиями конкретной поставки и не входит в базовое описание.
