Назначение разъёма 2РМТ30КУН32Г1В1В «5»

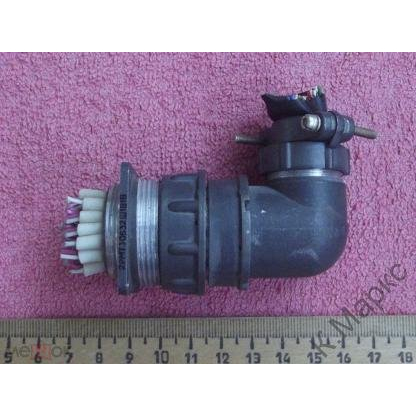

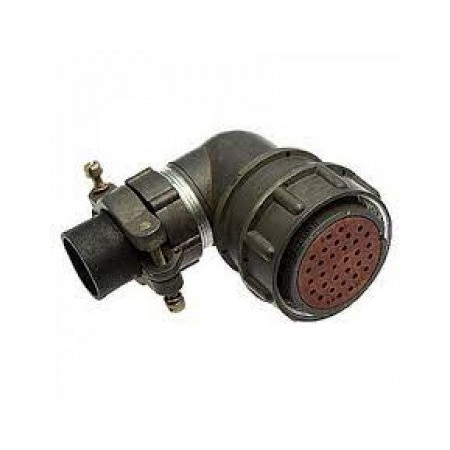

2РМТ30КУН32Г1В1В «5» — это кабельная розетка серии 2РМТ, относящаяся к цилиндрическим электроразъёмам с резьбовым соединением и всеклиматическим исполнением. Изделие предназначено для соединения кабельных линий в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Розетка применяется в составе ответных частей — блоковых вилок, с которыми соединяется посредством резьбового сочленения. Такая конструкция обеспечивает надёжный механический контакт и сохраняет электрические параметры при воздействии вибрации и ударных нагрузок.

Подтверждённые технические особенности

Электрические и эксплуатационные характеристики разъёма подтверждаются следующими данными:

• максимальное рабочее напряжение — 560 В;
• максимальное испытательное напряжение в нормальных условиях — около 1850 В, при пониженном давлении — порядка 350 В;
• токовая нагрузка на одиночный контакт — 4 А, суммарная нагрузка на весь разъём — до 106 А;
• сопротивление контактов — не более 5 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• ёмкость между контактами — не более 6 пФ;
• корпус и изолятор, как правило, выполняются из карболита;
• максимальное число сочленений-расчленений — 500;
• гарантированная минимальная наработка — 1000 часов.

Код «В1В» в обозначении указывает на всеклиматическое исполнение В2.1 по ГОСТ 15150-69, максимальную допустимую температуру среды до 100 °C и покрытие контактов серебром.

Маркировка «||5|2006|Октябрь|» в обозначении указывает на вид приёмки (5), а также дату и цикл выпуска. Эти сведения относятся к порядку контроля и приёмки продукции на производстве, но не влияют на схему подключения или внешние габариты.

Устойчивость к механическим воздействиям

Разъём переносит линейные ускорения до 2000 м/с², многократные удары с пиковым ускорением до 1000 м/с² и одиночные удары до 5000 м/с². Совокупность этих параметров делает изделие пригодным для применения в вибрационно-ударных условиях эксплуатации.

Применение и комплектация

Кабельная розетка 2РМТ30КУН32Г1В1В «5» востребована в электрических цепях постоянного и переменного тока с частотой до 3 МГц, где требуется стойкость к климатическим и механическим нагрузкам. Изделие поставляется в заводской упаковке.

Приёмка «5» подтверждает соответствие принятому порядку контроля на производстве. Указанный год выпуска — 2015. Производитель в данных о товаре не указан.
