Назначение и область применения

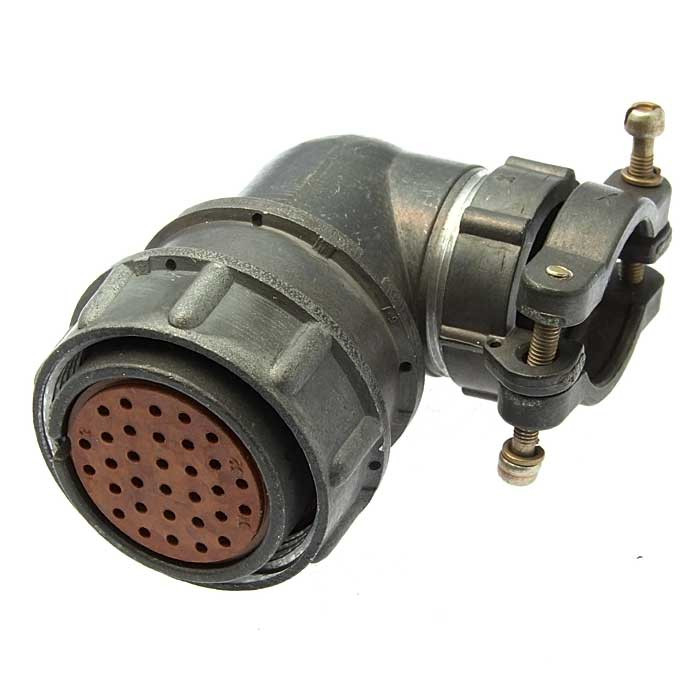

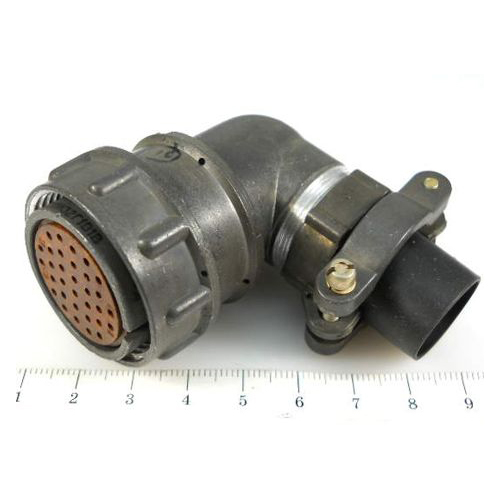

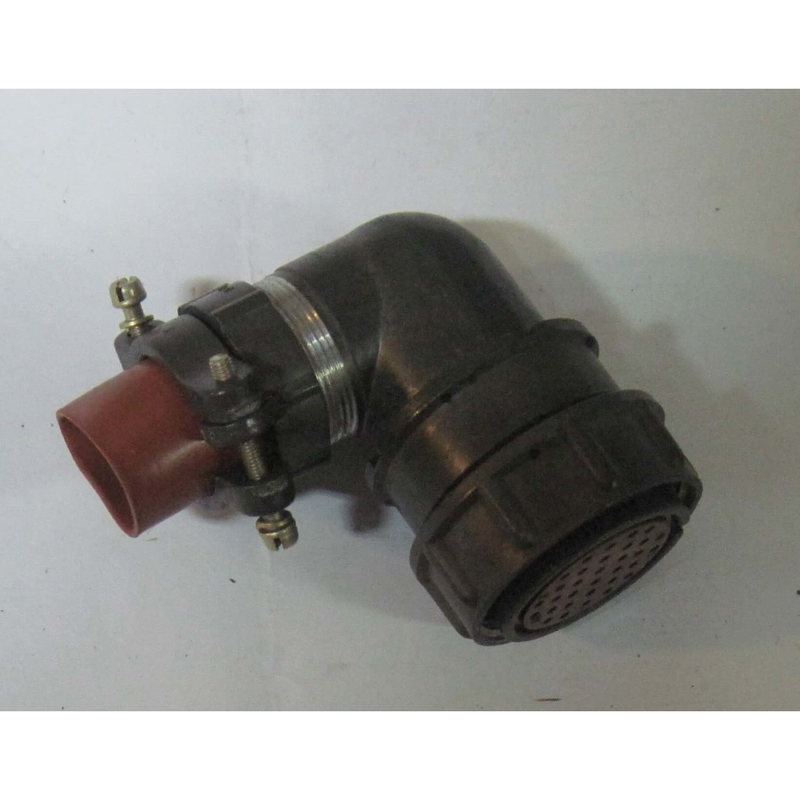

2РМТ30КУН32Г1В1В — это кабельная розетка цилиндрического низкочастотного соединителя серии 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Розетка применяется в составе кабельных сборок и соединительных узлов, где требуется надёжная коммутация цепей питания и сигнала при воздействии внешних дестабилизирующих факторов.

Благодаря всеклиматическому исполнению В1 или В2 и высокой стойкости к механическим нагрузкам, розетка востребована в аппаратуре, работающей в тяжёлых условиях эксплуатации: на подвижных объектах, в промышленном оборудовании и в системах, где предъявляются повышенные требования к вибро- и ударопрочности.

Технические характеристики

Электрические параметры

• Максимальное рабочее напряжение: 560 В.
• Токовая нагрузка на одиночный контакт: 4 А.
• Суммарная токовая нагрузка на соединитель: до 106 А.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая частота: до 3 МГц.

Конструктивные параметры

• Количество контактов: 32.
• Диаметр контактов: 1,0 мм.
• Тип сочленения: резьбовое.
• Патрубок: прямой, для экранированного кабеля.
• Монтаж: пайка с внутренним креплением.
• Посадочный диаметр: 30 мм.
• Исполнение: всеклиматическое В1 или В2.

Показатели надёжности

• Минимальная наработка: 1000 часов.
• Число сочленений-расчленений: 500.
• Срок сохраняемости: 15 лет при γ = 99,5%.

Устойчивость к механическим воздействиям

Розетка рассчитана на эксплуатацию в условиях интенсивных динамических нагрузок. Подтверждённые параметры устойчивости приведены ниже.

• Вибрация: до 10 кГц с уровнем 170 дБ.
• Многократные удары: до 1000 м/с².
• Одиночные удары: до 5000 м/с².
• Линейное ускорение: до 2000 м/с².

Особенности применения

Кабельная розетка 2РМТ30КУН32Г1В1В устанавливается на кабель с экранирующей оплёткой, что обеспечивает защиту передаваемых сигналов от внешних электромагнитных помех. Резьбовое сочленение гарантирует механическую фиксацию ответной части и стабильность электрического контакта при вибрации.

Пайка с внутренним креплением упрощает монтаж и обеспечивает надёжное соединение проводников с контактами диаметром 1,0 мм. Посадочный диаметр 30 мм определяет геометрию установочного места при монтаже розетки на панель или в корпус прибора.

Всеклиматическое исполнение В1 или В2 позволяет применять изделие в широком диапазоне климатических условий без потери рабочих характеристик. Совокупность электрических и механических параметров делает розетку пригодной для ответственных узлов коммутации в составе соединителей серии 2РМТ.

Комплектация и идентификация

Поставка осуществляется под наименованием 2РМТ30КУН32Г1В1В, артикул 3907, категория 2РМТ. Производитель в предоставленных данных не указан. Год: 2026. Иные сведения о комплектации, стране производства, сертификатах и гарантии в исходных данных отсутствуют.
