2РМТ30КУН32Г1В1В: надежный цилиндрический разъем для многоконтактных соединений

2РМТ30КУН32Г1В1В — цилиндрический низкочастотный электрический соединитель серии 2РМТ, предназначенный для формирования надежных разъемных соединений в цепях постоянного и переменного тока. Исполнение с 32 контактами подходит для внутреннего объемного монтажа аппаратуры, где важны компактность, устойчивость контакта и защита от случайного рассоединения.

Разъем относится к негерметичным, всеклиматическим и тропикоустойчивым изделиям. Его конструкция рассчитана на эксплуатацию в радиоэлектронной, радиотехнической, промышленной и специальной аппаратуре при воздействии температурных перепадов, вибраций и механических нагрузок.

Конструктивные особенности

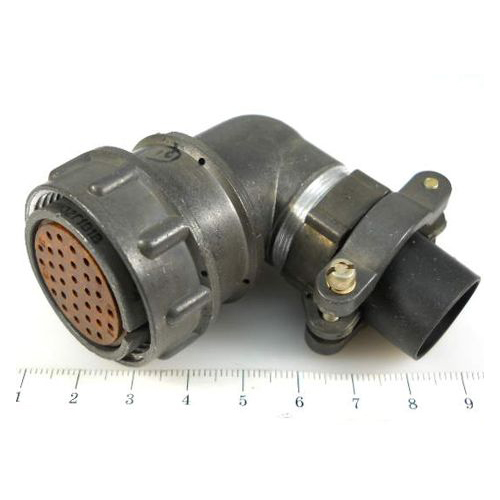

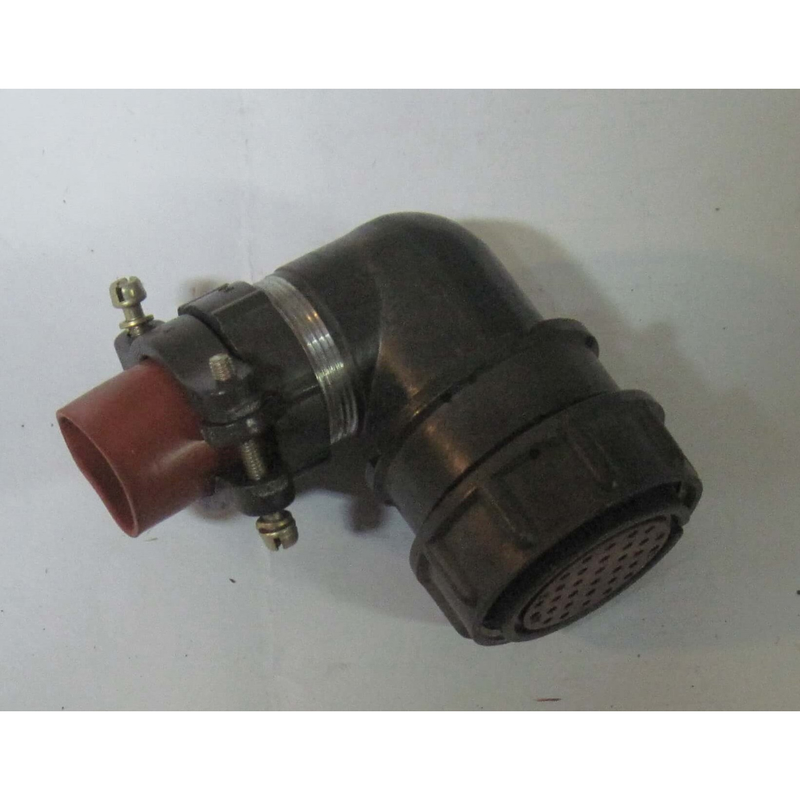

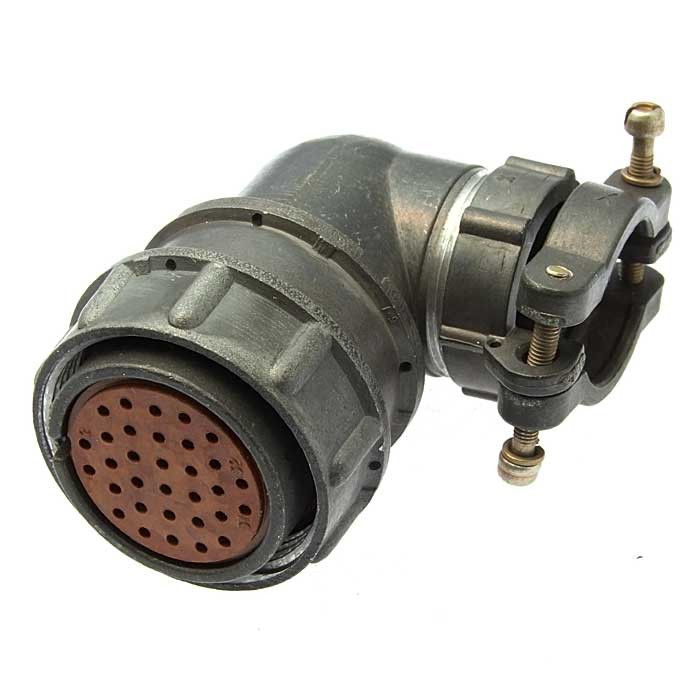

2РМТ30КУН32Г1В1В представляет собой кабельную розетку с угловым патрубком для неэкранированного кабеля. Цилиндрический корпус и резьбовое сочленение обеспечивают надежную фиксацию пары разъемов, а одношпоночная поляризация помогает исключить неправильную ориентацию при подключении.

Ключевые особенности конструкции:

• 32 электрических контакта для одновременного подключения нескольких цепей.

• Кабельное исполнение розетки с угловым патрубком.

• Резьбовое соединение, устойчивое к вибрационным и механическим воздействиям.

• Одношпоночная поляризация корпусов.

• Извлекаемые контакты, упрощающие обслуживание и монтаж.

• Контактные элементы с защитным покрытием из золота или серебра в зависимости от исполнения.

Основные характеристики

Соединитель 2РМТ30КУН32Г1В1В рассчитан на рабочее напряжение до 560 В. Для исполнения с контактами диаметром 1 мм указывается токовая нагрузка до 4 А на отдельный контакт и до 106 А суммарно на соединитель. Сопротивление электрического контакта составляет не более 5 мОм, а межконтактная емкость — не более 6 пФ.

Указанные параметры могут зависеть от конкретной технической документации, приемки и исполнения изделия, поэтому при проектировании оборудования важно сверять характеристики с требованиями применяемого ТУ.

Устойчивость к внешним факторам

Разъем 2РМТ30КУН32Г1В1В разработан для работы в условиях, характерных для промышленной и специальной электроники. Он сохраняет работоспособность в широком диапазоне температур, при высокой влажности и значительных механических воздействиях.

Среди заявленных эксплуатационных возможностей — работа при температуре от −60 до +100 °C, воздействие синусоидальной вибрации в диапазоне от 1 до 5000 Гц, а также устойчивость к одиночным и многократным ударам. Допускается эксплуатация при относительной влажности до 98% при температуре +40 °C.

Такие свойства делают соединитель востребованным в аппаратуре, которая эксплуатируется в сложной производственной среде, на транспорте, в измерительных комплексах, системах автоматизации и радиоэлектронных устройствах.

Где применяется 2РМТ30КУН32Г1В1В

Многоконтактная конфигурация разъема удобна для оборудования, в котором требуется объединить питание, сигнальные линии и управляющие цепи в одном соединительном узле. Благодаря резьбовой фиксации разъем сохраняет стабильность контакта при вибрациях и перемещениях оборудования.

Типичные области применения:

• Радиоэлектронная и радиотехническая аппаратура.

• Контрольно-измерительные системы.

• Промышленные шкафы управления и автоматика.

• Приборостроение.

• Коммутационные устройства и испытательные стенды.

• Оборудование, работающее в условиях вибраций, перепадов температур и высокой влажности.

2РМТ30КУН32Г1В1В сочетает многоконтактность, механическую прочность и электрическую надежность. Это практичное решение для создания долговечных разъемных соединений в цепях низкой частоты, где особенно важны фиксированное сопряжение, корректная поляризация и устойчивость к внешним воздействиям.
