Назначение и область применения

2РМТ30КУЭ32Ш1В1В — это кабельная вилка из серии цилиндрических низкочастотных разъёмов производства АО «Завод Элекон» (серия 2РМТ). Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в различных радио- и электронных устройствах. Разъём применяется в стационарных и бортовых электронных системах, где требуется надёжное соединение при высоких механических нагрузках.

Благодаря всеклиматическому исполнению и широкому температурному диапазону вилка может использоваться в составе аппаратуры, работающей в сложных условиях эксплуатации. Резьбовое сочленение обеспечивает механическую фиксацию ответной части и устойчивость к вибрации.

Конструкция и технические особенности

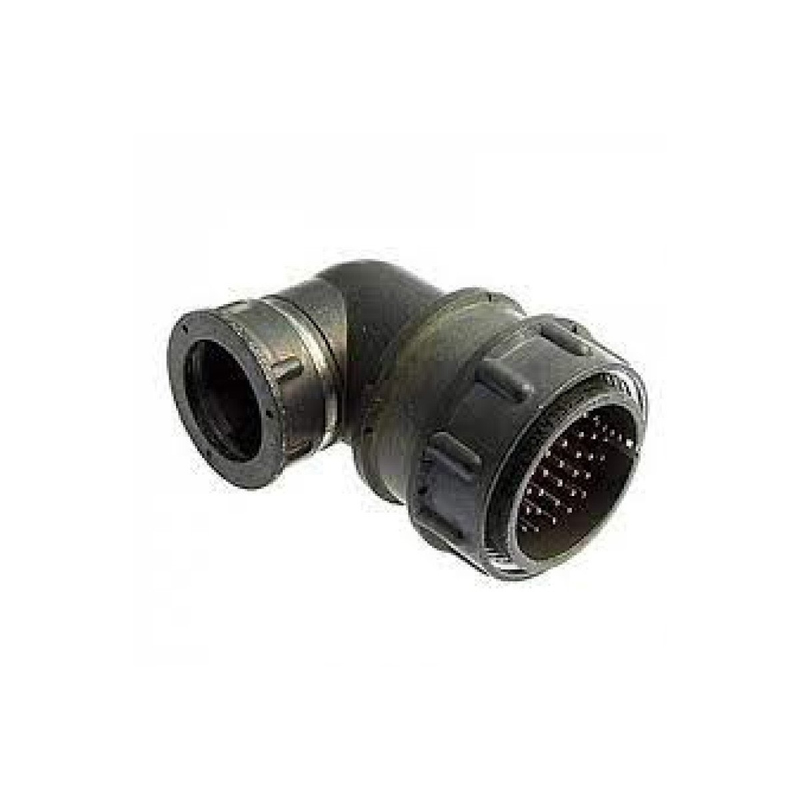

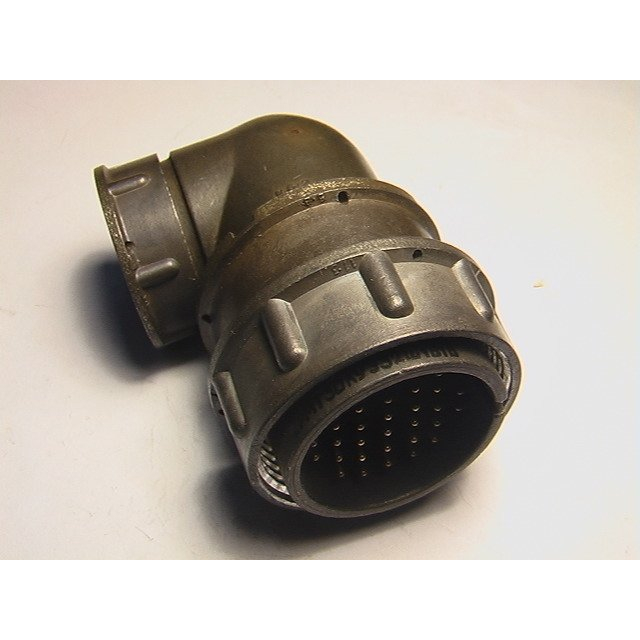

Тип разъёма — вилка кабельная с резьбовым сочленением, условный размер корпуса 30. Корпус изготовлен из алюминиевого сплава А-22, негерметичный, рассчитан на любое рабочее положение. Контакты выполнены в виде 32 штырей круглой формы диаметром 1 мм. Покрытие контактов — серебро, что обозначено буквой «В» в маркировке. Исполнение всеклиматическое.

В обозначении модели отражены конструктивные особенности: буква «У» указывает на угловой патрубок, буква «Э» — на специальную гайку для экранированного кабеля. Такое исполнение облегчает монтаж экранированных кабельных сборок и обеспечивает защиту от электромагнитных помех.

Электрические и механические характеристики

• Максимальное рабочее напряжение — до 560 В.
• Рабочий ток на один контакт — до 4 А.
• Общий рабочий ток разъёма — примерно 106 А.
• Сопротивление контакта — не более 5 мОм для контактов диаметром 1 мм.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — около 1850 В.
• Теплостойкость — до 100 °С.
• Вибрация — до 50 g.
• Многократные удары — до 100 g.
• Однократные удары — до 500 g.

Низкое переходное сопротивление контактов обеспечивает минимальное падение напряжения и стабильность соединения при длительной эксплуатации. Высокая стойкость к вибрационным и ударным нагрузкам делает разъём пригодным для бортовой аппаратуры.

Применение и совместимость

Вилка 2РМТ30КУЭ32Ш1В1В применяется для подключения кабельных линий к блокам и приборам радиоэлектронной аппаратуры. Резьбовое сочленение и угловой патрубок позволяют организовать надёжный монтаж в стеснённых условиях, а гайка для экранированного кабеля — обеспечить целостность экрана.

Разъём рассчитан на работу в цепях как постоянного, так и переменного тока, что расширяет область его применения. Сочетание электрических параметров и механической прочности делает данную модель востребованной в системах, где предъявляются повышенные требования к надёжности коммутации.
