Назначение разъема

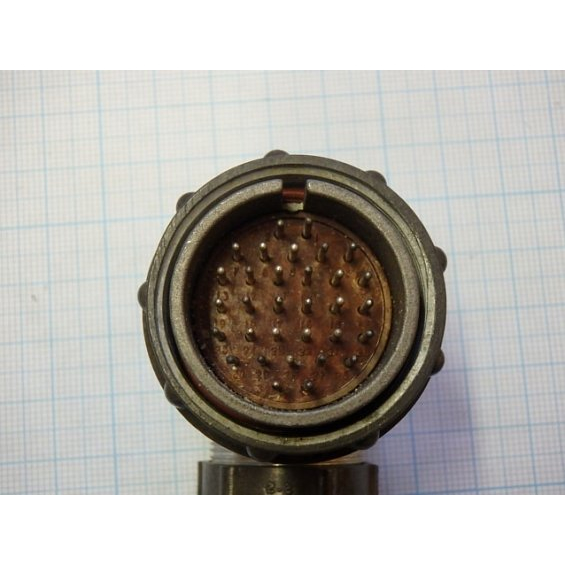

2РМТ30КУЭ32Ш1В1В — это кабельная вилка цилиндрического низкочастотного разъема серии 2РМТ производства АО «Завод Элекон». Изделие предназначено для пайки на кабель и применяется для электрического соединения цепей в составе кабельных сборок и приборных комплексов. Разъем выпускается с приемкой категории «5» (ВП, ПЗ) и соответствует требованиям ТУ ГЕ0.364.126 ТУ. Категория приемки «5» подтверждает, что изделие прошло дополнительные испытания и допущено к применению в ответственных системах, включая военную технику.

Конструктивные и технические особенности

Разъем имеет условный размер корпуса 30 и оснащен 32 контактами диаметром 1 мм. Материал изолятора — карбитол (карболит), корпус выполнен из металла. Габаритные размеры корпуса: диаметр 39 мм, длина 61,6 мм, высота 49 мм. Масса изделия составляет около 50 г. Контакты имеют серебряное покрытие, что обеспечивает стабильное переходное сопротивление. Накидная гайка имеет резьбу M33 на 1,5 мм. Год выпуска указанной позиции — 2006.

Электрические параметры разъема подтверждены следующими значениями:

• рабочее напряжение — до 560 В;
• электрическая прочность изоляции — 1850 В;
• сопротивление изоляции — не менее 5000 МОм;
• максимальный ток на контакт диаметром 1 мм — 4 А;
• суммарный максимальный ток на весь разъем — 106 А;
• диапазон рабочих частот — от 1 до 5000 Гц.

Теплостойкость изделия соответствует классу 1 и достигает 100 градусов Цельсия. Нижняя граница рабочей температуры составляет минус 60 градусов Цельсия.

Устойчивость к внешним воздействиям

Разъем серии 2РМТ рассчитан на эксплуатацию в жестких условиях. Подтверждена устойчивость к следующим факторам:

• вибрационные нагрузки с ускорением до 50 g в диапазоне частот от 1 до 5000 Гц;
• акустические шумы уровнем до 170 дБ;
• многократные удары с ускорением до 100 g длительностью от 1 до 3 мс;
• однократные удары с ускорением до 500 g длительностью от 0,1 до 2 мс.

Такие характеристики позволяют использовать разъем в составе оборудования, подвергающегося интенсивным механическим и акустическим нагрузкам.

Область применения

Благодаря высоким электрическим и механическим параметрам, а также наличию приемки категории «5», разъем 2РМТ30КУЭ32Ш1В1В применяется в военной и гражданской технике, авиации, судоходстве, системах связи, на электростанциях и железнодорожном транспорте. Функциональная группа изделия — соединители. Код ТН ВЭД — 8536508008. Разъем подходит для монтажа кабельных линий, где требуется надежное соединение при повышенных требованиях к вибростойкости, ударопрочности и температурному диапазону.
