Назначение разъёма 2РМТ30КУЭ32Ш1В1В

Разъём 2РМТ30КУЭ32Ш1В1В с обозначением приёмки «5» представляет собой цилиндрический кабельный соединитель серии 2РМТ, выпускаемый заводом АО «Элекон» по техническим условиям ГЕ0.364.126ТУ. Изделие предназначено для электрического соединения кабелей в стационарных и подвижных устройствах, где предъявляются повышенные требования к вибро- и ударостойкости. Обозначение приёмки «5» (ВП, ПЗ) указывает на особый порядок контроля и поставки, применяемый для ответственных применений, в том числе в военной, авиационной и транспортной технике.

Конструктивные особенности

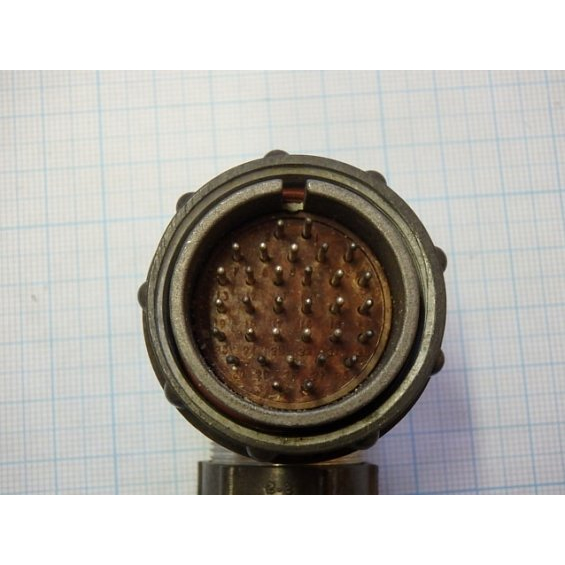

Разъём выполнен в виде кабельной вилки. Корпус изготовлен из металла, изолятор — из карболита, что обеспечивает достаточную теплостойкость и электрическую изоляцию. Уровень теплостойкости указан как 1, что соответствует рабочей температуре до 100 градусов Цельсия. Корпус цилиндрической формы имеет резьбу М33 на 1,5 на накидной гайке. Диаметр корпуса составляет около 39 мм, длина корпуса — порядка 61,6 мм, высота — 49 мм.

Количество контактов — 32. Контакты прямые, предназначены для пайки на кабель. Диаметр контактов составляет 1 мм.

Электрические параметры

• Рабочее напряжение, максимум: до 560 В.
• Рабочий ток на один контакт: до 4 А для контактов диаметром 1 мм.
• Максимальный ток на весь разъём: до 106 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: 1850 В при частоте от 1 до 5000 Гц.

Стойкость к механическим воздействиям

Разъём рассчитан на серьёзные ударные и вибрационные нагрузки. Многократные механические удары достигают 100 g при длительности от 1 до 3 мс. Однократные удары — до 500 g при длительности от 0,1 до 2 мс. Вибрация выдерживается с ускорением до 50 g, акустический шум — до 170 дБ.

Применение

Благодаря совокупности характеристик разъём 2РМТ30КУЭ32Ш1В1В применяется в системах, где требуется надёжное соединение в условиях повышенных вибраций, ударов и широкого диапазона температур. К таким системам относятся промышленные и военные электронные комплексы, авиационная и транспортная техника. Металлический корпус и карболитовый изолятор обеспечивают механическую прочность и электрическую изоляцию при эксплуатации в ответственных устройствах.

Дополнительные сведения

• Производитель: АО «Элекон».
• Серия: 2РМТ.
• Артикул: 20482.
• Год выпуска: 2006.
• Приёмка: «5» (ВП, ПЗ).
• Тип исполнения: вилка кабельная.
• Материал корпуса: металл.
• Материал изолятора: карболит.
• Количество контактов: 32.
• Тип контактов: прямые, под пайку.
• Резьба накидной гайки: М33 на 1,5.

Изделие выпускается по техническим условиям ГЕ0.364.126ТУ и относится к категории соединителей, предназначенных для эксплуатации в составе ответственных электротехнических и электронных систем.
