Назначение разъема 2РМТ30КУЭ32Ш1В1В

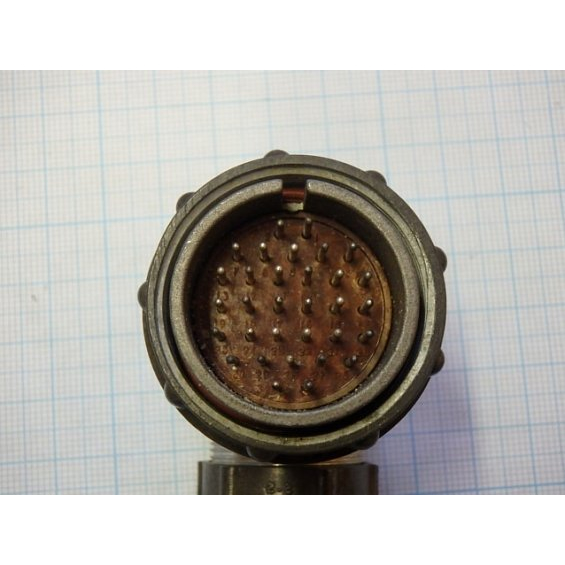

Кабельная вилка 2РМТ30КУЭ32Ш1В1В производства АО «Завод Элекон» относится к серии цилиндрических электрических соединителей 2РМТ и предназначена для коммутации электрических цепей в составе кабельных сборок. Изделие выпускается с приемкой «5», что соответствует военному представительству и подтверждает пригодность разъема для применения в ответственных системах. Разъем монтируется на кабель и обеспечивает надежное механическое и электрическое соединение с ответной частью посредством резьбовой накидной гайки.

Конструкция рассчитана на эксплуатацию в жестких условиях: при повышенных вибрациях, ударах, акустических нагрузках и широком диапазоне температур. Это делает вилку востребованной как в военной, так и в гражданской технике, где предъявляются повышенные требования к надежности соединения.

Технические характеристики

Разъем имеет 32 контакта диаметром 1 миллиметр, предназначенных для пайки. Изолятор выполнен из карболита, корпус металлический, контакты имеют серебряное покрытие. Основные параметры изделия приведены ниже.

• Количество контактов: 32, диаметр каждого 1 миллиметр, способ монтажа — пайка.
• Материал изолятора: карболит; корпус металлический с серебряным покрытием контактов.
• Размеры: диаметр корпуса 39 миллиметров, длина 61,6 миллиметра, высота 49 миллиметров.
• Масса: 50,2 грамма.
• Резьба накидной гайки: M33 на 1,5.
• Рабочее напряжение: до 560 вольт, максимальное — 700 вольт.
• Электрическая прочность изоляции: 1850 вольт.
• Сопротивление изоляции: 5000 мегаом.
• Рабочий ток на контакт: до 4 ампер; на весь разъем: до 106 ампер.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия, класс теплостойкости 1.

Устойчивость к механическим и климатическим воздействиям

Вилка рассчитана на вибрацию в диапазоне от 1 до 5000 герц с ускорением 50 g, акустические шумы до 170 децибел и линейное ускорение 200 g. Кроме того, изделие устойчиво к многократным механическим ударам с ускорением 100 g длительностью от 1 до 3 миллисекунд и к однократным ударам с ускорением 500 g длительностью от 0,1 до 2 миллисекунд.

Применение и совместимость

Разъем 2РМТ30КУЭ32Ш1В1В используется в военной и гражданской технике, авиации, судоходстве, системах спутниковой связи, на электростанциях и железнодорожном транспорте. Соответствие техническим условиям ТУ ГЕ0.364.126 подтверждает заявленные характеристики и допустимость применения в перечисленных областях.

Год выпуска указанного исполнения — 2001. Приемка «5» гарантирует, что изделие прошло контроль военного представительства. Для правильного подбора ответной части и монтажа следует учитывать тип разъема, количество и диаметр контактов, а также параметры резьбового соединения накидной гайки.

Комплектация и условия эксплуатации

Изделие поставляется как отдельный кабельный разъем. Монтаж предполагает пайку проводников к контактам и последующую сборку корпуса, обеспечивающую защиту контактной группы. При эксплуатации необходимо соблюдать допустимые токовые и температурные режимы, указанные выше, чтобы сохранить электрическую прочность изоляции и целостность серебряного покрытия контактов.

Благодаря металлическому корпусу и карболитовому изолятору разъем выдерживает значительные механические нагрузки, что особенно важно для авиационной и железнодорожной техники, а также для систем спутниковой связи, где отказ соединения недопустим.
